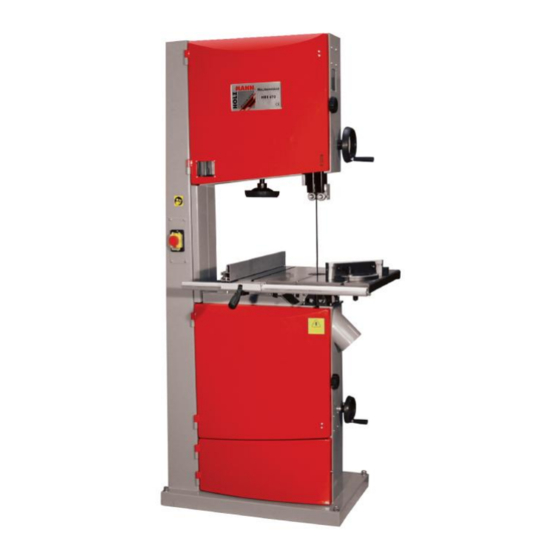

HBS 470 PROFI
Holzbandsäge
Wood bandsaw
Bedienungsanleitung und
Sicherheitshinweise lesen
und beachten!
Read the operation manual
carefully before first use!
Holzbandsäge
Wood bandsaw
Technische Änderungen
sowie Druck- und Satz-
fehler vorbehalten!
Technical data subject to
changes, errors excepted!
Ausgabe/Edition: 2014 – Revision 02 – DE/EN
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Holzmann HBS 470 PROFI
Inhaltszusammenfassung für Holzmann HBS 470 PROFI
- Seite 1 DE Original Betriebsanleitung Holzbandsäge EN User Manual Wood bandsaw HBS 470 PROFI Holzbandsäge Wood bandsaw Bedienungsanleitung und Technische Änderungen Sicherheitshinweise lesen sowie Druck- und Satz- und beachten! fehler vorbehalten! Read the operation manual Technical data subject to carefully before first use! changes, errors excepted! Ausgabe/Edition: 2014 –...
-
Seite 2: Inhaltsverzeichnis
6.12 Geschwindigkeitswechsel ___________________________________________________________13 6.13 Sägebandwechsel _________________________________________________________________13 Wartung _____________________________________________________________________14 Fehlerbehebung _______________________________________________________________15 Preface ______________________________________________________________________16 Technical data _______________________________________________________________17 10.1 Constructional indication ___________________________________________________________17 10.1 Technical data ____________________________________________________________________18 Safety Guidelines _____________________________________________________________19 11.1 Proper usage _____________________________________________________________________19 Seite 2 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Holzbandsäge/ Wood bandsaw HBS 470PROFI... - Seite 3 TROUBLE SHOOTING __________________________________________________________28 SCHALTDIAGRAMM/ wiring DIAGRAM ___________________________________________29 Ersatzteile / Spare Parts _______________________________________________________30 17.1 Ersatzteilbestellung ________________________________________________________________35 17.2 Spare part order __________________________________________________________________35 Konformitätserklärung / Certificate of Conformity __________________________________36 Garantieerklärung____________________________________________________________37 Guarantee terms _____________________________________________________________38 Seite 3 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Holzbandsäge/ Wood bandsaw HBS 470PROFI...
-
Seite 4: Sicherheitszeichen / Safety Signs
The operator is obligated to wear proper ear protection, safety goggles and safety shoes CE-KONFORM - Dieses Produkt entspricht den EG-Richtlinien. EC-CONFORM - This product complies with the EC-directives. Seite 4 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Holzbandsäge/ Wood bandsaw HBS 470PROFI... -
Seite 5: Vorwort
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Bean- standungen bei der Übernahme durch den Zusteller auf dem Frachtbrief! Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden. Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung überneh- men. Urheberrecht ©... -
Seite 6: Technik
3454 mm Laufrollendurchmesser 470 mm Motorleistung S1 (100%) / S6 1,5kW/2,1kW Absauganschluss 100 mm Netzspannung 230 V / 400 V Nettogewicht ca. 162 kg Versandgewicht 170 kg Verpackungsmaße 2000x800x490 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 6 Holzbandsäge/ Wood bandsaw HBS 470PROFI... -
Seite 7: Sicherheit
dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt. Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verant- wortung oder Garantieleistung. Generelle Sicherheitshinweise Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wur- ... -
Seite 8: Produktspezifische Sicherheitswarnungen
Sicherheitshinweisen nicht angeführt ist. Es ist immer größte Vorsicht beim Arbeiten mit solchen Maschinen geboten. Gerade bei bereits geübten Maschinenbetreibern steigt das Unfallrisiko durch Routine. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 8 Holzbandsäge/ Wood bandsaw... -
Seite 9: Restrisiken
Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird. Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine wie der HBS 470 PROFI der wichtigste Sicherheitsfaktor. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 9 Holzbandsäge/ Wood bandsaw... -
Seite 10: Inbetriebnahme Und Bedienung
Montieren Sie das große Handrad 1 und das kleine Handrad 2, mit einem 14mm bzw. 10mm Schraubenschlüssel an die im Bild skizzierte Position. Einstellungen Um die gewünschte Präzision der Maschine gewährleisten zu können müssen vorab einige Grund- einstellungen vorgenommen werden: Seite 10 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Holzbandsäge/ Wood bandsaw HBS 470PROFI... -
Seite 11: Tisch Einrichten
Schrauben wieder fest anziehen. c) Stellen Sie nun durch Lösen der Schraube „C“ die hintere Führungsrolle so ein, sodass ein druckloses aufliegen des La- gers am Sägebandrücken gewährleistet ist. Seite 11 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Holzbandsäge/ Wood bandsaw HBS 470PROFI... -
Seite 12: Montage Führung & Anschlaglineal Und Noniusskala
Zur Verstellung muss die Fixierung gelöst und die Höhe mit dem Verstellrad angepasst werden. Anschließend die Fixie- rung wieder fest anziehen. Der Richtige Abstand zwischen Werkstückoberfläche und Führungsunterkante beträgt: 35- 40mm. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 12 Holzbandsäge/ Wood bandsaw HBS 470PROFI... -
Seite 13: Geschwindigkeitswechsel
Starten Sie die Maschine und kontrollieren Sie den korrekten lauf des eingelegten Säge- bandes. Falls der Lauf des Bandes nicht korrekt sein sollte wiederholen Sie die zuvor be- schriebenen Schritte. Seite 13 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Holzbandsäge/ Wood bandsaw HBS 470PROFI... -
Seite 14: Wartung
Einfluss von Witterungsbedingungen geschützt werden. Kontrollieren Sie zumindest wöchentlich alle Schraubverbindungen auf festen Sitz. Die Beseitigung von Defekten erledigt Ihr Fachhändler Reparaturtätigkeiten dürfen nur von Fachpersonal durchgeführt werden Seite 14 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Holzbandsäge/ Wood bandsaw HBS 470PROFI... -
Seite 15: Fehlerbehebung
2. verschlissene Keilriemen riert unnatür- 2. Wechseln Sie die Keilriemen 3. Motor nicht ordnungsge- lich 3. Ziehen Sie die Schrauben mit denen der mäß fixiert Motor fixiert ist fest. Seite 15 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Holzbandsäge/ Wood bandsaw HBS 470PROFI... -
Seite 30: Ersatzteile / Spare Parts
ERSATZTEILE / SPARE PARTS ERSATZTEILE / SPARE PARTS Seite 30 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Holzbandsäge/ Wood bandsaw HBS 470PROFI... - Seite 31 Seite 31 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Holzbandsäge/ Wood bandsaw HBS 470PROFI...
- Seite 32 Seite 32 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Holzbandsäge/ Wood bandsaw HBS 470PROFI...
- Seite 33 Seite 33 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Holzbandsäge/ Wood bandsaw HBS 470PROFI...
- Seite 34 232/233 End Cap End cap screw HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 34 Holzbandsäge/ Wood bandsaw HBS 470PROFI...
-
Seite 35: Ersatzteilbestellung
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation. 17.2 Spare part order With original Holzmann spare parts you use parts that are attuned to each other and shorten the installation time and elongate your machines lifespan. I M P O R T A N T The installation of non-original parts renders warranty null and void. -
Seite 36: Konformitätserklärung / Certificate Of Conformity
EC directives. Any manipulation or change of the machine not being explicitly authorized by us in advance renders this document null and void. Haslach, 11.02.2014 Klaus Schörgenhuber, CEO Ort/place, Datum/date Unterschrift / sign Seite 36 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Holzbandsäge/ Wood bandsaw HBS 470PROFI... -
Seite 37: Garantieerklärung
>> Bei Anforderung von Ersatzteilen eine Kopie der Ersatzteilzeichnung, mit den benötigten Ersatzteilen markiert. Die Garantieabwicklung und der Ort der Garantieerfüllung erfolgt nach Maßgabe der HOLZMANN GmbH. Leicht zu behebende Mängel werden durch unsere Vertriebspartner beseitigt, bei komplexeren Defekten behalten wir uns eine Begutachtung in 4707 Haslach, Österreich vor. -
Seite 40: Produktbeobachtung
