- Seite 1 Bedienungsanleitung Tisch-/Kapp-/Gehrungssäge Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Technische Änderungen sowie Druck- und Satzfehler vorbehalten! Ausgabe: 2010 – Revision 03 - DEUTSCH...
- Seite 2 Sehr geehrter Kunde! Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Tisch-/ Kapp-/ Gehrungssäge TKG 305. Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewah- ren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie...
-
Seite 3: Inhaltsverzeichnis
Arbeitsbedingungen ................6 Unzulässige Verwendung ................7 Allgemeine Sicherheitshinweise ..............7 Sicherheitseinrichtungen der Tisch-/ Kapp-/ Gehrungssäge TKG 305 .... 8 Restrisiken ..................... 8 3 MONTAGE 9 Vorbereitende Tätigkeiten ................9 ... - Seite 4 INHALTSVERZEICHNIS 6 FEHLERBEHEBUNG 16 7 SCHAHLTDIAGRAMM 17 8 ERSATZTEILE 18 9 KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY 21 10 PRODUKTBEOBACHTUNG 22 ...
-
Seite 5: Technik

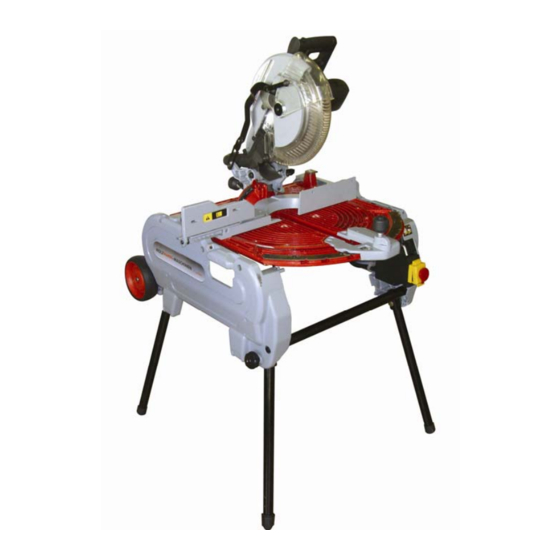

TECHNIK 1 TECHNIK Komponenten Rückseite: Ein/Aus/NOTAUS Schalter Arbeitstisch Anschlag Motor Schutzhaube Standfuß Halterung für Schiebestock Anschluss für Absaugung Halterung für Spaltkeil und Ringschlüssel... -
Seite 6: Technische Daten
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder un- wirksam zu machen! Die Tisch-/ Kapp-/ Gehrungssäge TKG 305 ist ausschließlich zum Schneiden von Holzmaterialien bestimmt. Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung oder Garantieleis-... -
Seite 7: Unzulässige Verwendung
Das Klettern auf die Maschine ist verboten! Schwere Verletzungen durch Herunterfallen oder Kippen der Maschine sind möglich! Die TKG 305 darf nur vom eingeschulten Fachpersonal bedient werden. Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden Maschine fern zu halten! Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar. -
Seite 8: Sicherheitseinrichtungen Der Tisch-/ Kapp-/ Gehrungssäge Tkg 305
Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungs- gemäß und von entsprechend geschultem Fachpersonal bedient wird. Trotz aller Sicherheits- vorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine wie der TKG 305 der wichtigste Sicher- heitsfaktor! -
Seite 9: Montage
MONTAGE 3 MONTAGE Vorbereitende Tätigkeiten 3.1.1 Der Arbeitsplatz Wählen Sie einen passenden Platz für die Maschine; Beachten Sie dabei die Sicherheits- anforderungen aus Kapitel 2! Der gewählte Platz muss einen passenden Anschluss an das elektrische Netz gewährleis- ten. Vergewissern Sie sich, dass der Boden die Last der Maschine tragen kann; die Maschine muss an allen Stützpunkten gleichzeitig nivelliert werden. -
Seite 10: Anschluss An Die Absauganlage
MONTAGE Anschluss an die Absauganlage Die TKG 305 sollte nur gemeinsam mit einer Absaugeinrichtung betrieben werden! Ihre Absaugeinrichtung für Späne und Staub muss zeitgleich mit dem Motor der Maschine in Betrieb genommen werden. Der Anschluss für die Absaugung befindet sich auf der Rückseite der Maschine. -
Seite 11: Bedienung
BEDIENUNG 4 BEDIENUNG Arbeiten vor der Erstinbetriebnahme 4.1.1 Überprüfen der Schraubverbindungen Kontrollieren Sie alle Schrauben (besonders die Blattfixierung) und ziehen Sie die locke- ren Schrauben bei Bedarf nach. Betrieb Kapp- bzw. Gehrungssäge W A R N U N G Für sämtliche Umrüstarbeiten ist die TKG_305 von der Netzspannung zu trennen. -
Seite 12: Schneiden
BEDIENUNG 4.2.5 Schneiden Legen Sie das Werkstück auf den Arbeitstisch und lassen Sie es am Anschlag anstehen. Schalten Sie die Maschine ein. Betätigen Sie nun den Schutzhebel für die Blattabdeckung D, den Knopf gegen versehentliches Einschalten E, und den Starthebel F gleichzeitig. Dadurch startet der Motor und Sie können mit dem Schnitt beginnen. -
Seite 13: Einstellung Schnitttiefe
BEDIENUNG 4.3.2 Einstellung Schnitttiefe Die ideale Schnitthöhe ist annähernd: Werkstückhöhe + Sägezahntiefe + Sie lässt sich am sternförmigen Handrad K einstellen. 4.3.3 Einstellung Blattneigung Sie lässt sich über den gleichen Hebel, wie in der Funktion als Kappsäge einstellen (hier L). 4.3.4 Schneiden Stellen Sie den Anschlag auf das gewünschte Maß... -
Seite 14: Wartung
WARTUNG 5 WARTUNG A C H T U N G Bei Reinigung und Instandhaltung bei angeschlossener Maschine: Sachschaden und schwere Verletzungen durch unbeabsichtigtes Einschalten der Maschine möglich! Daher gilt: Vor Wartungsarbeiten Maschine ausschalten und von der ρ Spannungsversorgung trennen Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhal- tung unterziehen muss. -
Seite 15: Instandhaltung
WARTUNG Instandhaltung 5.1.1 Wechseln des Kreissägeblattes Als erstes muss die Schutzhaube zurückgeschoben werden. Öffnen Sie danach die Schraube und schieben Sie die fixe Blattabdeckung zurück. Drücken Sie nun den Einrastknopf M und drehen Sie das Säge- blatt solange, bis der Bolzen einrastet und sich das Blatt nicht mehr drehen lässt. -
Seite 16: Fehlerbehebung
FEHLERBEHEBUNG 6 FEHLERBEHEBUNG Bevor Sie die Arbeit zur Beseitigung von Defekten beginnen, trennen Sie die Ma- schine von der Stromversorgung. Fehler Mögliche Ursache Behebung Maschine startet nicht Maschine ist nicht ange- Alle el. Steckverbindungen ρ schlossen überprüfen Sicherung oder Schutz kaputt Sicherung wechseln, ρ... -
Seite 17: Schahltdiagramm
SCHALTDIAGRAMM 7 SCHAHLTDIAGRAMM... -
Seite 18: Ersatzteile
ERSATZTEILE 8 ERSATZTEILE... - Seite 19 ERSATZTEILE...
- Seite 20 ERSATZTEILE...
-
Seite 21: Konformitätserklärung/Certificate Of Conformity
HOLZMANN MASCHINEN AUSTRIA Schörgenhuber GmbH A-4170 Haslach, Marktplatz 4 Tel.: +43/7289/71562-0; Fax.: +43/7289/71562-4 www.holzmann-maschinen.at Bezeichnung(en) / Name(s) Tisch-/ Kapp-/ Gehrungssäge TKG 305 Type(n)/ Model(s) Holzmann TKG 305 EG-Richtlinien / EC-Directive(s) EG-Maschinenrichtlinie 98/37/EG Niederspannungsrichtlinie 2006/95/EG Prüfnummer(n) / Test Report Number(s) •... -
Seite 22: Produktbeobachtung
Erfahrungen, die für andere Benutzer wichtig sein können λ Wir bitten Sie, derartige Beobachtungen zu notieren und an uns zu senden: HOLZMANN MASCHINEN Schörgenhuber GmbH A-4170 Haslach, Marktplatz 4 Tel 0043 7289 71562 - 0 Fax 0043 7289 71562 - 4...
