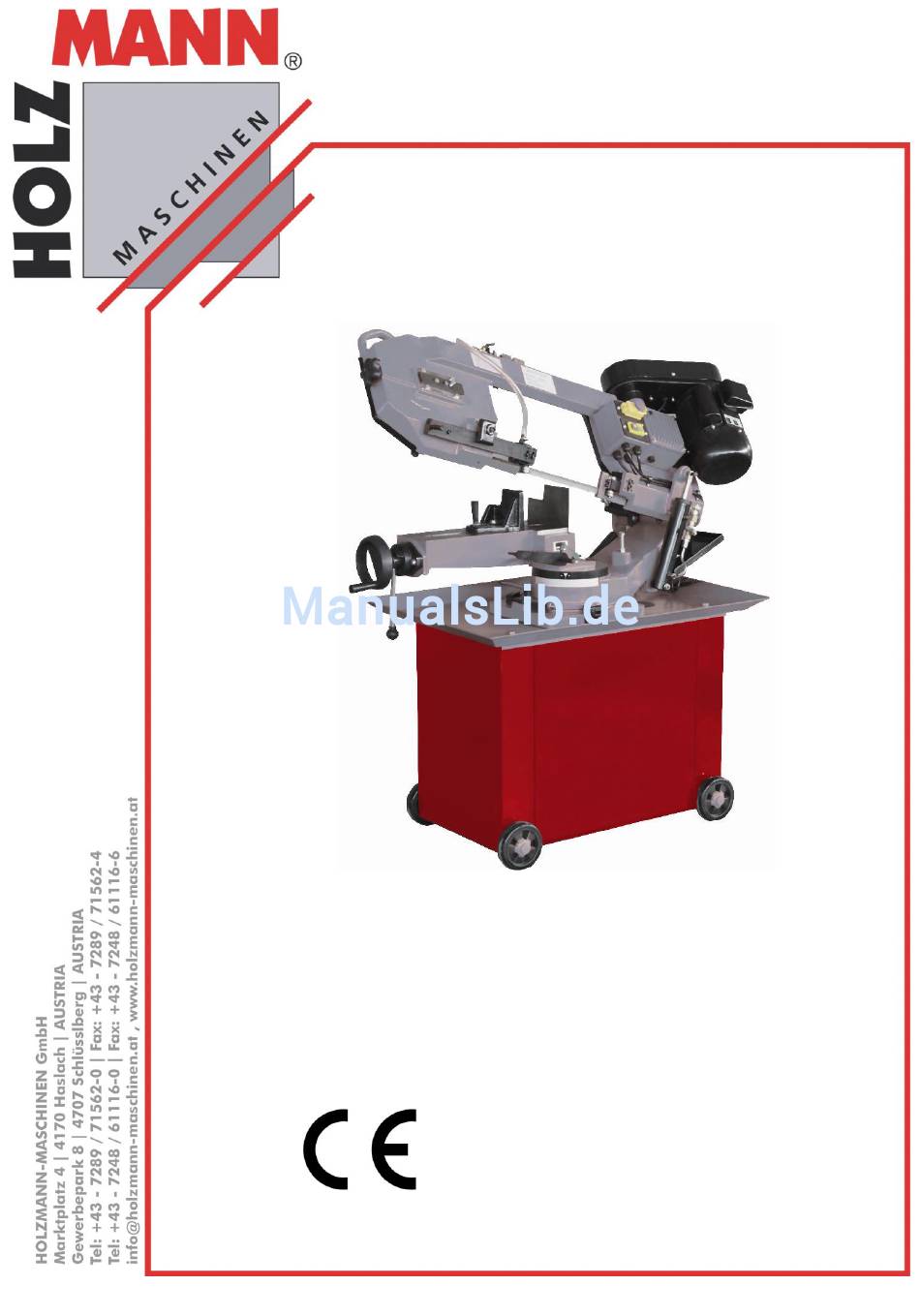

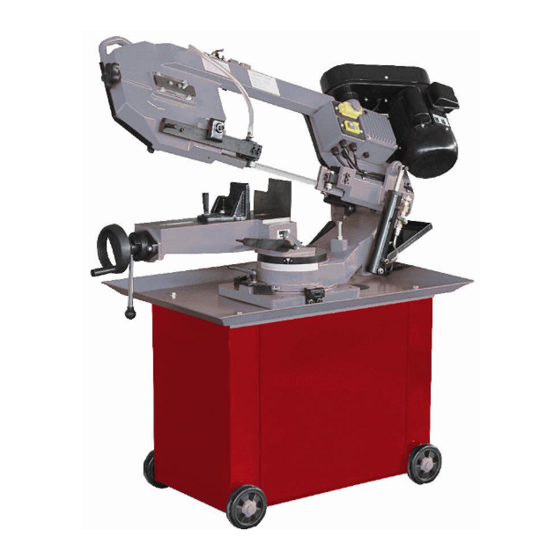

- Seite 1 Original Betriebsanleitung Metallbandsäge BS 712PRO Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Technische Änderungen sowie Druck- und Satzfehler vorbehalten! Ausgabe: 2011 – Revision 04 - DEUTSCH...
-
Seite 2: Urheberrecht
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Bean- standungen bei der Übernahme durch den Zusteller auf dem Frachtbrief! Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden. Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung überneh- men. Urheberrecht ©... -
Seite 3: Inhaltsverzeichnis
2.1 Bestimmungsgemäße Verwendung ..............6 2.1.1 Arbeitsbedingungen ..................6 2.2 Unzulässige Verwendung ..................7 2.3 Allgemeine Sicherheitshinweise ................7 2.4 Sicherheitseinrichtungen der Metallbandsäge BS 712PRO........8 2.5 Restrisiken ......................9 3 MONTAGE 3.1 Vorbereitende Tätigkeiten ................... 9 3.1.1 Lieferumfang ....................9 3.1.2 Der Arbeitsplatz ..................... - Seite 4 5.2 Kühlmittel ......................16 5.3 Instandhaltung ....................16 5.3.1 Wechseln des Sägeblattes ................16 6 FEHLERBEHEBUNG 7 ELEKTRISCHE SCHALTUNGEN 8 ERSATZTEILE 8.1 Explosionszeichnungen ..................20 8.2 Ersatzteilbestellung ................... 30 9 KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY PRODUKTBEOBACHTUNG HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 4 Metallbandsäge BS 712PRO...
-
Seite 5: Technik
ERSATZTEILE 1 TECHNIK 1.1 Komponenten und Bedienelemente Maschinenhauptkörper Sägearm Motor Hydraulischer Senkzylinder mit Einstellschraube Klemmschraube für Gehrungswinkel Hebegriff Handrad für Schraubstock Exzenter-Spannhebel Ein- /Aus/NOTAUS HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 5 Metallbandsäge BS 712PRO... -
Seite 6: Technische Daten
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder un- wirksam zu machen! Die Metallbandsäge BS 712PRO ist ausschließlich zum Schneiden von Metallen bestimmt. Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwor- tung oder Garantieleistung. -
Seite 7: Unzulässige Verwendung
Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind! D.h. auch bei automatischem Senken KEIN VERLASSEN des Arbeitsplatzes! Bedienen Sie die BS 712PRO niemals unter Einfluss von Alkohol, Drogen oder Medikamen- ten. Verwenden Sie zum Kühlen von Magnesium niemals Öle oder Emulsionen (Wasser-Öl- Gemische)! 2.3 Allgemeine Sicherheitshinweise... -
Seite 8: Sicherheitseinrichtungen Der Metallbandsäge Bs 712Pro
ERSATZTEILE Die BS 712PRO darf nur vom eingeschulten Fachpersonal bedient werden. Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden Maschine fern zu halten! Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar. -
Seite 9: Restrisiken
Man muss außerdem einen Abstand von mindestens 0.8 m um die Maschine rundum sichern. Vor und hinter der Maschine muss für notwendigen Abstand für die Zufuhr von langen Werkstücken gesorgt werden. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 9 Metallbandsäge BS 712PRO... -
Seite 10: Transport / Ausladen Der Maschine
H I N W E I S Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an den Oberflächen! Daher gilt: Bei der Reinigung nur milde Reinigungsmittel verwenden. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 10 Metallbandsäge BS 712PRO... -
Seite 11: Montage Der Zum Transport Abmontierten Teile
ERSATZTEILE 3.2 Montage der zum Transport abmontierten Teile Die BS 712PRO ist im Prinzip fertig zusammengebaut. Sie müssen lediglich das Untergestell zusammenbauen. Montieren Sie dazu als erstes die Räder. Danach muss das Untergestell zusammengebaut werden (Verschrau- bung innen mit dem Fahrgestell). -
Seite 12: Bedienung
Führen Sie sämtliche Umrüstarbeiten bei Trennung vom elektrischen Netz durch! 4.3.1 Wählen des Vorschubs Der Vorschub lässt sich über das Handrad einstellen. Wählen Sie den Vorschub laut der folgenden Tabelle. Material Vorschub Werkzeugstahl Rostfreies Metall Bronze Stahl Messing Aluminium, Plastik HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 12 Metallbandsäge BS 712PRO... -
Seite 13: Einstellung Der Schnittgeschwindigkeit
Stellen Sie die Halterung so ein, dass sie sich etwa 2cm vor dem Werk- stück befindet. Lösen Sie das Handrad und verschieben Sie die Halterung. Ziehen Sie die Schraube danach wieder an. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 13 Metallbandsäge BS 712PRO... -
Seite 14: Einstellen Der Sägebandführung
Vor Wartungsarbeiten Maschine ausschalten und von der Spannungsversorgung trennen Um zu gewährleisten, dass die Maschine Ihre vorgesehene Lebensdauer und Genauigkeit hält, ist es zwingend notwendig alle beweglichen Teile regelmäßig zu schmieren (vor jeder Benützung). HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 14 Metallbandsäge BS 712PRO... -
Seite 15: Reinigung
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an der Maschine! Daher gilt: Bei der Reinigung nur Wasser und ggf. milde Reinigungsmittel verwenden Blanke Flächen der Maschine gegen Korrosion imprägnieren (z.B. mit Rostschutzmittel WD40) HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 15 Metallbandsäge BS 712PRO... -
Seite 16: Kühlmittel
Entfernen Sie die Abdeckung auf beiden Seiten des Senkkopfes. Entfernen Sie danach die beiden Führungen. Nun können Sie das alte Sägeband entfernen und das neue einlegen. hen Sie zum Einbauen sinngemäß rückwärts vor. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 16 Metallbandsäge BS 712PRO... -
Seite 17: Fehlerbehebung
Sorgfalt schneiden nigt, Einschlüsse durch Gießsand oder Schweißreste) Flüssigkeitsstand kontrollieren. Schmier- oder Kühlmittel zu wenig Schläuche und Kühlmitteldüsen oder falsch auf Durchlass prüfen. Sägeband schlecht geschweißt Schweißoberfläche muss glatt Sägeband ist gebrochen HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 17 Metallbandsäge BS 712PRO... - Seite 18 Motorbefestigung ist lose Befestigungsschrauben anziehen Bandspannungsfeder ist abgenützt Feder austauschen oder gebrochen Schlechter Schnitte Zu großer Vorschub Wählen Sie einen kleineren Vor- schub Sägeband ist locker Spannen Sie das Sägeband HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 18 Metallbandsäge BS 712PRO...
-
Seite 19: Elektrische Schaltungen
ERSATZTEILE 7 ELEKTRISCHE SCHALTUNGEN HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 19 Metallbandsäge BS 712PRO... -
Seite 20: Ersatzteile
ERSATZTEILE 8 ERSATZTEILE 8.1 Explosionszeichnungen HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 20 Metallbandsäge BS 712PRO... - Seite 21 ERSATZTEILE HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 21 Metallbandsäge BS 712PRO...
- Seite 22 ERSATZTEILE HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 22 Metallbandsäge BS 712PRO...
- Seite 23 ERSATZTEILE HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 23 Metallbandsäge BS 712PRO...
- Seite 24 ERSATZTEILE HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 24 Metallbandsäge BS 712PRO...
- Seite 25 ERSATZTEILE HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 25 Metallbandsäge BS 712PRO...
- Seite 26 ERSATZTEILE HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 26 Metallbandsäge BS 712PRO...
- Seite 27 ERSATZTEILE HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 27 Metallbandsäge BS 712PRO...
- Seite 28 ERSATZTEILE HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 28 Metallbandsäge BS 712PRO...
- Seite 29 ERSATZTEILE HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 29 Metallbandsäge BS 712PRO...
-
Seite 30: Ersatzteilbestellung
ERSATZTEILE 8.2 Ersatzteilbestellung Mit Originalteilen von Holzmann verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Pass- genauigkeit der Teile verkürzen die Einbauzeiten und erhalten die Lebensdauer. H I N W E I S Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Ga-... -
Seite 31: Konformitätserklärung/Certificate Of Conformity
Hereby we declare that the mentioned machine fulfil the above stated EC-Directives. Any manipulation of the machines not authorized by us renders this document invalid. Haslach, 23.11.2011 Ort / Datum Unterschrift / signature HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 31 Metallbandsäge BS 712PRO... - Seite 32 >> Bei Anforderung von Ersatzteilen eine Kopie der Ersatzteilzeichnung, mit den benötigten Ersatzteilen markiert. Die Garantieabwicklung und der Ort der Garantieerfüllung erfolgt nach Maßgabe der HOLZMANN GmbH. Leicht zu behebende Mängel werden durch unsere Vertriebspartner beseitigt, bei komplexeren Defekten behalten wir uns eine Begutachtung in 4707 Haslach, Österreich vor.
-
Seite 33: Produktbeobachtung
Wir bitten Sie, derartige Beobachtungen zu notieren und an uns zu senden: HOLZMANN MASCHINEN GmbH A-4170 Haslach, Marktplatz 4 Tel 0043 7289 71562 - 0 Fax 0043 7289 71562 – 4 info@holzmann-maschinen.at HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 33 Metallbandsäge BS 712PRO...
