Instandhaltung - Fimap FIMOP Bedienungsanleitung Und Wartungsanleitung

12
9
ACHTUNG: Während dieses Vorgangs den Fuß nicht auf das
Gerät stellen.

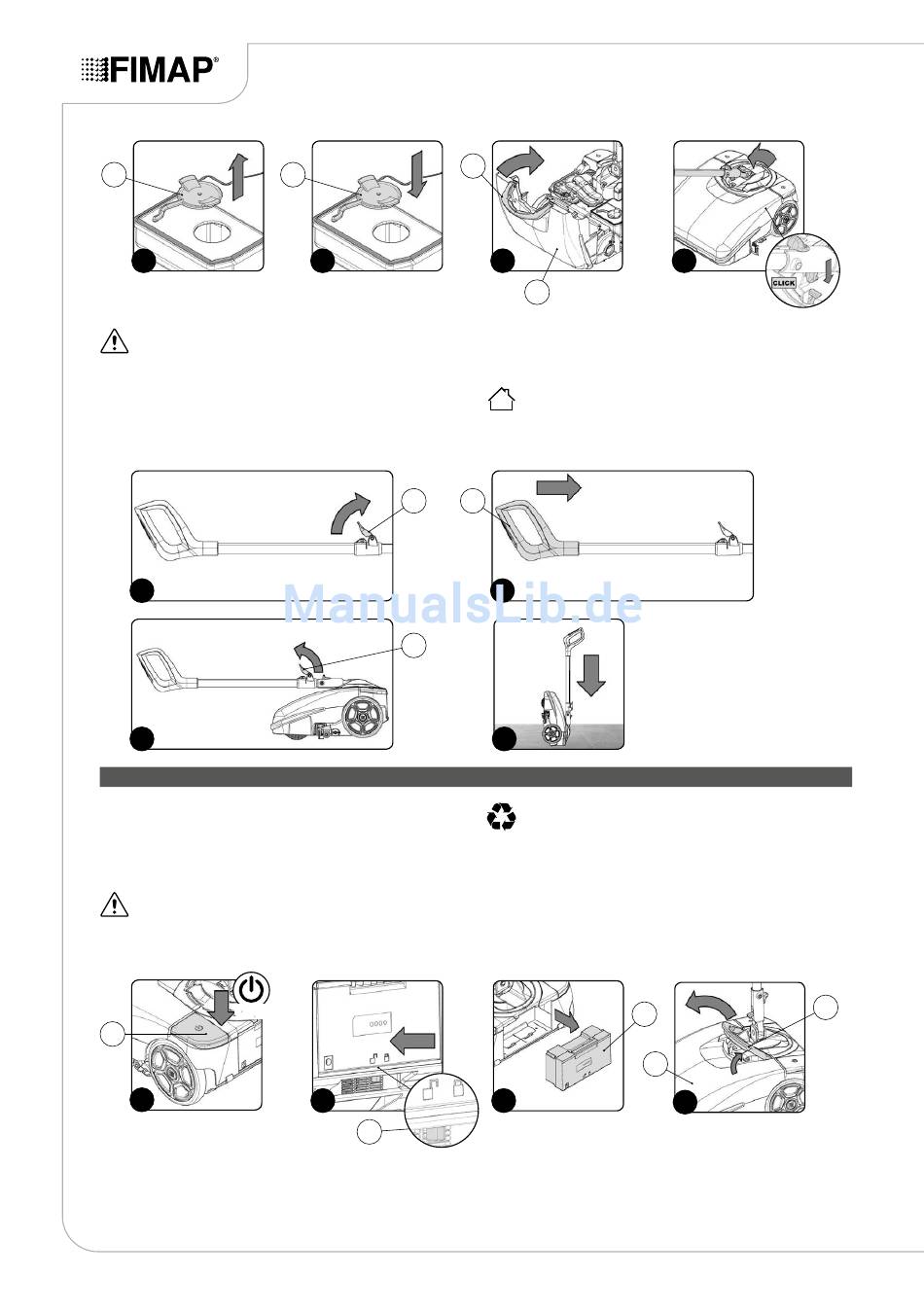

22. Drehen Sie den Feststellhebel des Lenkers (13) in Pfeilrichtung
(Abb. 13).
23. Schließen Sie den Lenker wieder, schieben Sie dazu den Griff
(14) in Richtung Gerätegestell (Abb. 14).
24. Drehen Sie den Feststellhebel des Lenkers (13) in Pfeilrichtung
(Abb. 15).
13
15
Führen Sie bei Arbeitsende und vor jeglicher Wartung folgende
Maßnahmen durch:
1. Schalten Sie das Gerät mit dem Hauptschalter (1) aus (Abb.1).
2. Drehen Sie den Lenker in die senkrechte Stellung.
ACHTUNG: Während dieses Vorgangs den Fuß nicht auf das
Gerät stellen.
3. Verbringen Sie das Gerät an den für seine Instandhaltung
vorgesehenen Ort.
OFF
1
1
12
10
13
13

INSTANDHALTUNG

2
3
6
11
5
25. Verbringen Sie das Gerät an seinen Abstellplatz.
26. Positionieren Sie das Gerät so, dass der hintere Teil den
Fußboden berührt (Abb.16).
ACHTUNG: Stellen Sie das Gerät an einem geschlossenen
Ort auf einer ebenen Fläche ab. In der Nähe des Geräts
dürfen keine Gegenstände sein, die das Gerät oder sich
selbst beschädigen könnten, wenn sie mit ihm in Berührung
kommen.
14
14
16
ACHTUNG: Der für diesen Vorgang vorgesehene Ort muss
den geltenden Umweltschutzbestimmungen entsprechen.
4. Entfernen Sie die Versorgungsbatterie (2) aus dem Gerätegestell.
Zum Lösen der Batterie aus ihrem Sitz den Feststellhebel (3) in
Pfeilrichtung verstellen (Abb. 2).
5. Ziehen Sie die Batterie mithilfe des in das Gehäuse eingelassenen
Griffs aus dem Gerätegestell (Abb.3).
6. Drehen Sie das vordere Gehäuse (4) mithilfe des Griffs (5) bis
zum Endanschlag (Abb.4).
3
14
12
2
4
4
5
