Montage

5.1

Allgemeine Montagehinweise

Die vordere Hauptlinse (D) des Bewegungsmelders verfügt
über vier Erfassungsebenen mit
• 9 oberen,
• 8 mittleren,
• 5 unteren und
• 2 Unterkriech-Segmenten.
Damit lässt sich bei einem Öffnungswinkel von 90 Grad eine
Reichweite von bis zu 12 m erzielen. Die folgende Abbildung

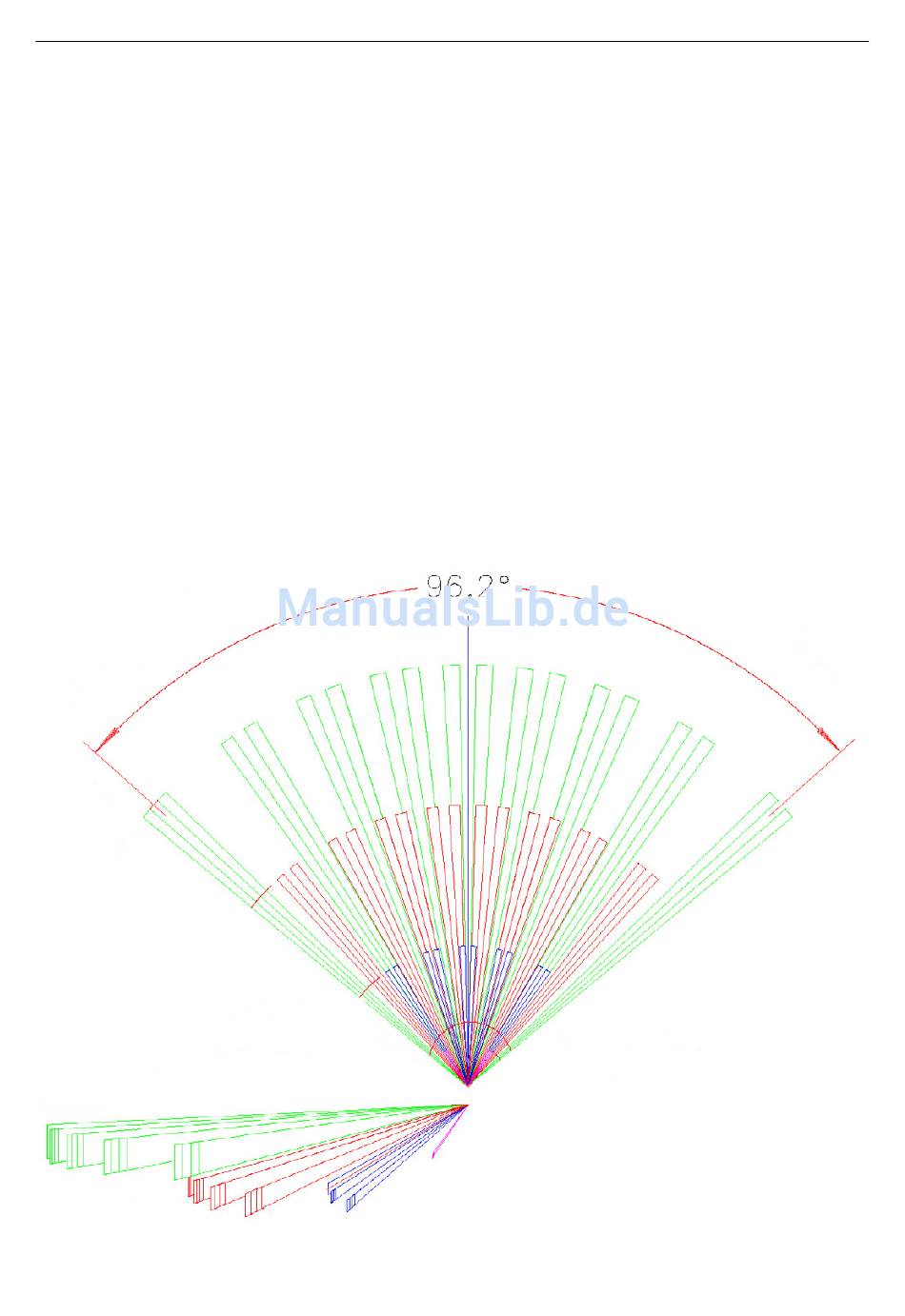

zeigt den Erfassungsbereich der Hauptlinse (D):
