- Seite 1 Montage- und Bedienungsanleitung Funk-Bewegungsmelder mit Taster HM-Sen-MDIR-WM55 ELV Elektronik AG Maiburger Straße 29–36 · 26789 Leer · Germany Telefon 0491/6008-88 · Telefax 0491/7016 www.elv.de …at …ch...
- Seite 2 1. Ausgabe Deutsch 02/2015 Dokumentation © 2015 eQ-3 AG Alle Rechte vorbehalten. Ohne schriftliche Zustim- mung des Herausgebers darf diese Bedienungsan- leitung auch nicht auszugsweise in irgendeiner Form reproduziert oder vervielfältigt werden. Es ist möglich, dass die vorliegende Bedienungsanlei- tung noch druck tech nische Mängel oder Druckfehler aufweist.
-
Seite 3: Inhaltsverzeichnis
Funktion ......8 Allgemeine Systeminformation zu HomeMatic . 10 Allgemeine Hinweise zum Funkbetrieb ..11 Montage . -
Seite 4: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsan- leitung. - Seite 5 Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Ver- ändern des Produktes nicht gestattet. Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständi- ger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus.
- Seite 6 Jeder andere Einsatz dieser Bedienungsanleitung beschrieben nicht bestimmungsgemäß führt Gewährleistungs- und Haftungsausschluss. Sollten für die Montage bzw. Installation des Gerätes Änderungen oder Arbeiten an der Hausinstallation (z. B. Ausbau, Überbrücken von Schalter- oder Steckdoseneinsätzen) oder an der Niederspannungsverteilung erforderlich sein, ist unbedingt folgender Sicherheitshinweis zu beachten: Installation nur durch Personen mit einschlä- gigen elektrotechnischen Kenntnissen und Er-...
- Seite 7 (*1) Erforderliche Fachkenntnisse für die Installation Für die Installation sind insbesondere folgende Fach- kenntnisse erforderlich: • Die anzuwendenden ‚5 Sicherheitsregeln‘: Freischal- ten; gegen Wiedereinschalten sichern; Spannungs- freiheit feststellen; Erden und Kurzschließen; be- nachbarte, unter Spannung stehende Teile abdecken oder abschranken; •...
-
Seite 8: Funktion

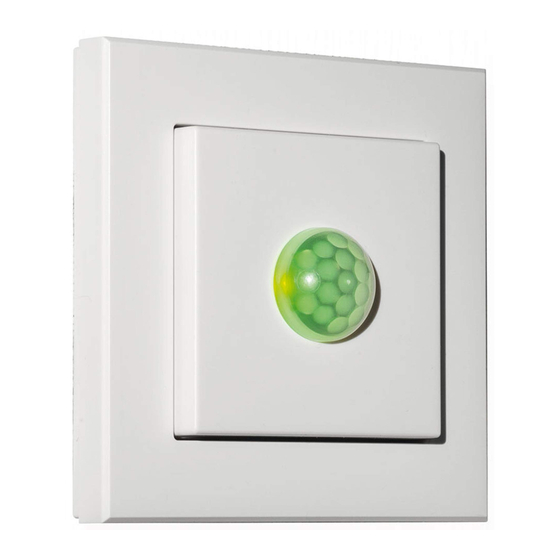

Funktion HomeMatic Funk-Bewegungsmelder dienen der An- steuerung von Empfängern, an die sie angelernt sind und kombiniert Wandtaster und Bewegungsmelder. Registriert der Bewegungsmelder in seinem Erfas- sungsbereich eine sich bewegende Wärmequelle (z. B. Person, Tier) und liegt die Umgebungshelligkeit unterhalb der eingestellten Schwelle, sendet das Gerät an die angelerneten Empfänger (z. - Seite 9 Mauerwerk, Möbeln, Fliesen oder Glas sehr einfach. Ein Stemmen oder Schlitzen von Mauerwerk ist nicht erforderlich. Die Wandmontage kann im mitgelieferten Rahmen erfolgen. Zusätzlich ist es auch möglich, den HomeMatic Funk-Bewegungsmelder in bestehende Schalterserien zu integrieren (siehe Abschnitt 6.4). (A) Montageplatte (B) Wechselrahmen...
-
Seite 10: Allgemeine Systeminformation Zu Homematic
Allgemeine Systeminformation zu HomeMatic ® Dieses Gerät ist Teil des HomeMatic-Haussteuerungs- systems und arbeitet mit dem bidirektionalen BidCoS ® Funkprotokoll. Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Ge- rätes über ein Programmiergerät und Software konfi- gurierbar. -
Seite 11: Allgemeine Hinweise Zum Funkbetrieb
Luftfeuchtigkeit neben baulichen Ge- gebenheiten vor Ort eine wichtige Rolle. Hiermit erklärt die eQ-3 AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderun- gen und den anderen relevanten Vorschriften der Richt- linie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie unter www.HomeMatic.com. -
Seite 12: Montage
Montage 6.1. Lieferumfang • 1x HomeMatic Funk-Bewegungsmelder • 1x Montageplatte • 1x Wechselrahmen Zubehör: • 2x Klebestreifen • 2x Holzschrauben 3,0 x 30 mm • 2x Dübel 5 mm • 1x Bedienungsanleitung können HomeMatic Bewegungsmelder entweder an eine Wand schrauben oder kleben. -
Seite 13: Klebestreifen-Montage
die Gefahr eines elektrischen Schlages. In diesem Fall sollten Sie eine Befestigung mit Klebestreifen wählen. 6.2 Klebestreifen-Montage • Wählen Sie einen beliebigen Ort zur Befestigung aus. Der Untergrund muss sauber, trocken und fettfrei sein. • Bringen Sie den Bewegungsmelder im zusammen- gebauten Zustand an. -
Seite 14: Schraub-Montage
6.3 Schraub-Montage • Wählen Sie einen geeigneten Montageort aus. • Stellen Sie sicher, dass in der Wand keine Leitungen verlaufen. • Halten Sie die Montageplatte an die gewünschte Montageposition. Achten Sie darauf, dass der Pfeil auf der Vorderseite der Montageplatte nach oben zeigt. -
Seite 15: Montage In Mehrfachkombinationen
1,5 mm Bohrer verwenden, um das Eindrehen der Schrauben zu erleichtern.) • Montieren Sie die Montageplatte durch Eindrehen der mitgelieferten Schrauben und Dübel. • Bringen Sie nun den Wechselrahmen auf der Montageplatte an. • Setzen Sie anschließend den Bewegungsmelder ein. Achten Sie darauf, dass die Pfeile auf der Rückseite nach oben zeigen und die Klammern der Montageplatte in die Öffnungen der Elektronikeinheit rasten. -
Seite 16: Inbetriebnahme
Der HomeMatic Funk-Bewegungsmelder passt in die Rahmen folgender Hersteller: Hersteller Rahmen Berker S.1, B.1, B.3, B.7 Glas ELSO GIRA System 55, Standard 55, E2, E22, Event, Espirit merten 1-M, Atelier-M, M-Smart, M-Arc, M-Star, M-Plan JUNG A 500, AS 500, A plus, A creation Inbetriebnahme 7.1 Batterien einlegen (wechseln) - Seite 17 • Drehen Sie den Bewegungsmelder auf die Rückseite, um die Batterien einzulegen bzw. zu entnehmen. • Nach Entnahme der Batterien sollten ca. 10 Se- kunden gewartet werden. • Legen Sie 2 LR03 Batterien (Micro/AAA) polungs- richtig gemäß Markierung in die Batteriefächer ein. •...
-
Seite 18: Gehtest
Normale Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen. Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschließen. Es besteht Explosionsgefahr! Batterie-Entsorgungshinweis! Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle! 7.2. Gehtest Bis 10 Minuten nach Einlegen der Batterien signalisiert die Geräte-LED jeweils durch kurzes, rotes Aufleuchten eine erkannte Bewegung. -
Seite 19: Direktes Anlernen An Aktoren
Damit HomeMatic-Komponenten miteinander kommu- nizieren können, müssen diese aneinander angelernt werden. Der Bewegungsmelder unterstützt drei verschiedene Modi: • Anlernmodus (Anlernen von HomeMatic Komponen-ten) • Konfigurationsmodus (zum Ändern von Parametern des Bewegungsmelders) • Bedienmodus (Normalfall) Zum Anlernen müssen beide zu verknüpfenden Geräte in den Anlernmodus gebracht werden. - Seite 20 Anlernmodus gebracht werden: • Halten Sie den Bewegungsmelder seitlich an den in der folgenden Abbildung gekennzeichneten Punkten fest. • Drücken Sie nach dem Umdrehen mit der anderen Hand kurz auf die Anlerntaste A. Der Konfigurations- modus wird durch grünes Blinken der Geräte-LED angezeigt. Beim Anlernen an andere HomeMatic Geräte muss zwischen Anlernen der Tasten und An- lernen des Bewegungsmelders unterschieden werden.
- Seite 21 Im Konfigurationsmodus ist der gewünschte Kanal (Be- wegungsmelder oder Taster) wie folgt auszuwählen: - Anlernen des Tastenpaars: Drehen Sie den Wandtaster gemäß Abbildung (Pfeilrichtung nach oben) auf die Vorderseite und drücken Sie kurz eine der Bedientasten. - Anlernen des Bewegungsmelders ohne Helligkeitsschwelle (Schalten auch bei Helligkeit): Drücken Sie erneut kurz die Konfigurations- taste auf der Rückseite - Anlernen des Bewegungsmelder mit Hellig- keitsschwelle 10 Lux: Halten Sie die Konfigruationstaste auf der Rückseite mindesten 4 Sekunden gedrückt. Nach Auswahl des Kanals blinkt die Geräte-LED orange.
- Seite 22 • Bringen Sie jetzt den Aktor in den Anlernmodus. • Sobald beide Komponenten den Anlernvorgang abgeschlossen haben, verlöschen die LEDs und der Aktor kann über den Bewegungsmelder in einer Standardkonfiguration bedient werden. • Sofern Sie den Anlernmodus abbrechen möchten, drücken Sie nochmals kurz die Anlerntaste. •...
-
Seite 23: Anlernen An Eine Zentrale
7.3.2 Anlernen an eine Zentrale • V ersetzen Sie die Zentrale in den automatischen Anlernmodus (Direktes Anlernen): • Innerhalb der nächsten 60 Sekunden drücken Sie kurz auf die Anlerntaste A auf der Rückseite des Gerätes. • D ann startet der Anlernmodus. Halten Sie dabei einen Mindestabstand zur Zentrale von 1 m ein. Achten Sie darauf, das Gerät an den Seiten zu erfassen, um nicht versehentlich einen der Bedientaster, die sich oben und unten befinden, zu drücken. • S oland der Anlernvorgang abgeschlossen ist, verlischt die LED und das Gerät erscheint im Posteingang der WebUI, und es kann dann über diese konfiguriert werden. - Seite 24 Geräte im Anlernmodus, werden diese an die Zentrale angelernt. Neu angelernte Geräte konfigurieren: Nachdem Sie Ihr Gerät an die HomeMatic Zentrale angelernt haben, wird es in den „Posteingang“ ver- schoben. Hier muss Ihr Gerät und die dazugehörigen Kanäle zunächst konfiguriert werden, damit es für Be- dien- und Konfigurationsaufgaben zur Verfügung steht.
-
Seite 25: Bedien- Und Bewegungsmelderfunktionen
AN/AUS geschaltet werden, bzw. langer Tastendruck führt zum Dimmen oder Jalousieak- toren fahren rauf bzw. runter. 8.2 Bewegungsmelderfunktionen Der HomeMatic Funk-Bewegungsmelder erfasst Be- wegungen von Menschen und warmblütingen Tieren, sein Erfassungsbereich ist kegelförmig und hat einen Öffnungswinkel von ca. 60 Grad. Die Erfassungsreich- weite beträgt bis zu 6 m. - Seite 26 Empfindlichkeit besteht bei direkter Bewegung auf den Bewegungsmelder zu oder von ihm weg. Eine Aus- werteschaltung wandelt den detektierten Zustand in HomeMatic-Funkbefehle um. Der Bewegungsmelder kann für das Ansprechen auch bei Helligkeit oder für das Ansprechen bei einer festen Helligkeitsschwelle...
-
Seite 27: Zurücksetzen In Den Auslieferungszustand
Zurücksetzen in den Auslieferungszustand Bevor Sie die Werkseinstellungen des Gerätes wieder herstellen, löschen Sie es zuerst aus der HomeMatic Bedienoberfläche WebUI. Der Bewegungsmelder kann jederzeit in den Ausliefe- rungszustand zurückgesetzt werden. Das Zurückset- zen erfolgt dabei in fünf Schritten: Schritt 1: Ziehen Sie die den Bewegungsmelder von der Grundplatte ab. - Seite 28 Sofern Sie das Zurücksetzen abbrechen möch- ten, können Sie dies nach Schritt 2 mit einem kurzen erneuten Tastendruck auf die Anlern- taste tun oder Sie warten 15 Sekunden. In bei- den Fällen stoppt das langsame rote Blinken. Mögliche Fehlermeldungen: Beginnt die Geräte-LED nach 5 Sekunden Drücken nicht zu blinken, sondern leuchtet dauerhaft auf, kann das Gerät nicht zurück- gesetzt werden! In diesem Falle ist die Ver-...
-
Seite 29: Fehler- Und Rückmeldungen Durch Die Geräte-Led
10 Fehler- und Rückmeldungen durch die Geräte-LED 10.1 Blinkcodes und Fehlermeldungen Die Rückmeldungen gelten sowohl für den Be- trieb mit als auch ohne Zentrale. Blinkcode Bedeutung Mind. 2 s grüne Anlernen erfolgreich Geräte-LED Oranges Blinken Nur Bewegungsmelder im Anlernmodus Kurzes oranges Blin- Anderes Gerät im Anlern- ken und 2 s rot oder modus und Bewegungs-... -
Seite 30: Befehl Nicht Bestätigt
Stunde). Die Geräte dürfen bei Erreichen des 1 %- Limits nicht mehr senden, bis diese zeitliche Be- grenzung vorüber ist. Gemäß dieser Richtlinie, werden HomeMatic-Geräte zu 100 % normenkonform entwi- ckelt und produziert. Im normalen Betrieb wird der Duty Cycle in der Regel... -
Seite 31: Wartung Und Reinigung
nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle Limits wird durch einmal langes und einmal kurzes rotes Blin- ken der Geräte-LED angezeigt und kann sich durch temporär fehlende Funktion des Gerätes äußern. -
Seite 32: Technische Daten
12 Technische Daten Geräte-Kurzbezeichnung: ..HM-Sen-MDIR-WM55 Versorgungsspannung: ..2x 1,5 V LR03/Micro/AAA Stromaufnahme: ......... 40 mA max. Batterielebensdauer: ........1 Jahr (typ.) Schutzart: ...............IP20 Umgebungstemperatur: ....... 5 bis 35 °C Funkfrequenz: ..........868,3 MHz Empfängerkategorie: ......SRD Category 2 Typ. Funk-Freifeldreichweite: ......> 100 m Duty Cycle: .......... - Seite 33 Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgerä- te zu entsorgen. Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wen- det und keine Zusicherung von Eigenschaften beinhaltet.
