Anschließen
HINWEIS
7-2
Ausgang Impulssperre
Ausgang Fehlermeldung
Bremswiderstand
Kondensatormodul
Zwischenkreisverschienung X3
externe DC24 V Einspeisung
Melde-LED
DC24 V Ausgang,
RS485 (USS)
Operation Panel
Halterung für
Operation Panel
Netzanschluss

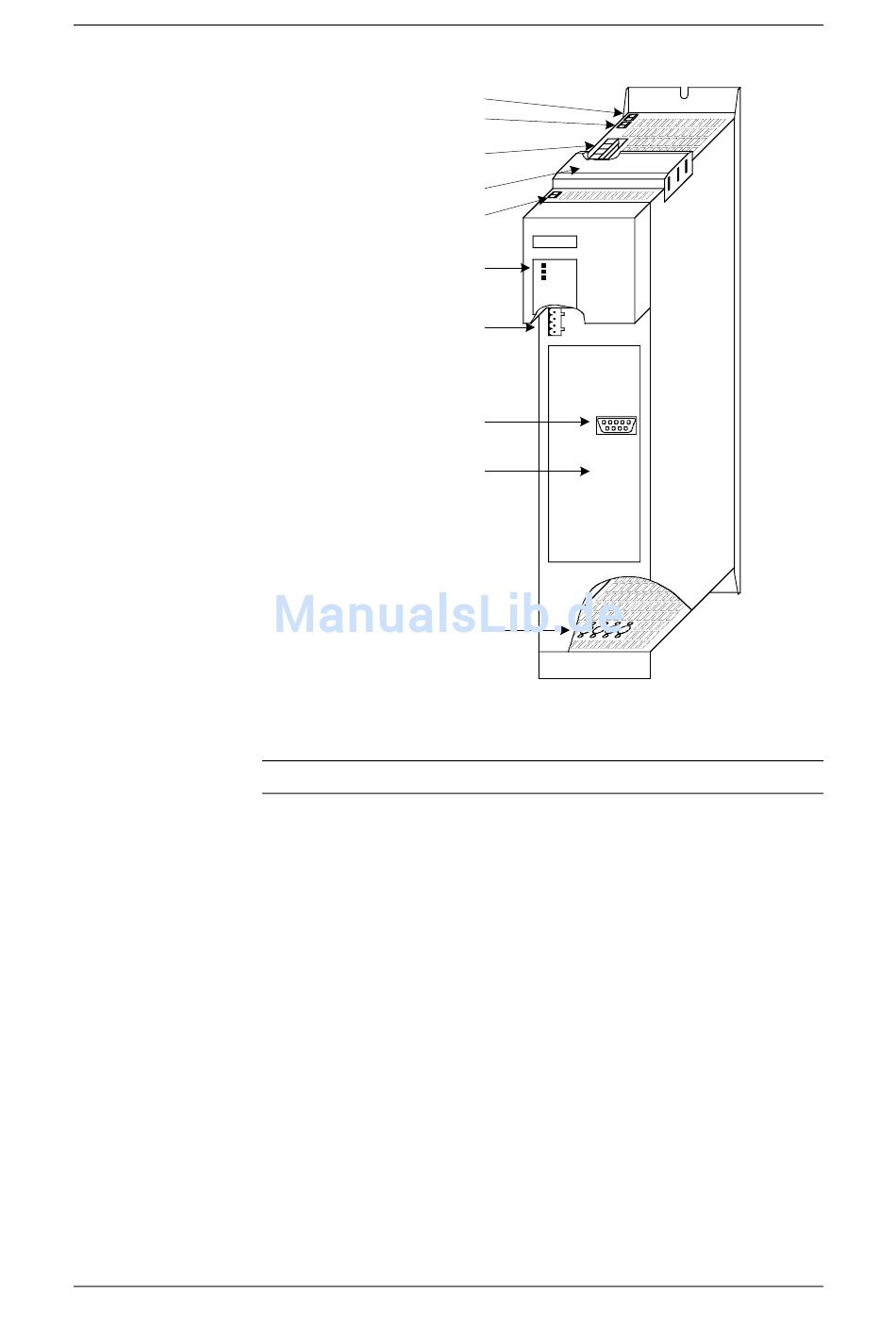

Bild 7-1 Anschlussübersicht E-Einheit 15 kW
Klemme X92 ist nur bei 6SE7024-1EP85-0AA1 vorhanden.
X92
X91
X6
X9
SIEMENS
Run
Failure
Chopper
active
X100
X100
X320
X1
6SE7087-6NP85-0AA0
Betriebsanleitung
05.2005
PE3
−
+
