- Seite 1 B E T R I E B S A N L E I T U N G B E T R I E B S A N L E I T U N G MIG/MAG WIG 301i DC WIG 301i AC/DC...
- Seite 3 WIG 301i DC , AC/DC Allgemeine Informationen: Diese Betriebsanleitung soll Sie dabei unterstützen, mit dem Schweißgerät effektiv und sicher zu arbeiten. Bitte lesen Sie die Anleitung vor Inbetriebnahme der Anlage gründlich durch. Die Informationen dieser Betriebsanleitung müssen dem Bedienungspersonal zugänglich gemacht werden. Die Anleitung sollte als Nachschlagewerk immer griffbereit in der Nähe der Anlage sein.
-
Seite 4: Eg-Konformitätserklärung
D – 88339 Bad Waldsee Hiermit erklären wir, daß nachfolgend aufgeführte Stromquelle den Sicherheitsanforderungen der EG-Richtlinien entspricht. Bezeichnung der Anlage: WIG Schweißanalge Typ der Anlage: WIG 301i DC, WIG 301i AC/DC Einschlägige EG-Richtlinien: EMV-Richtlinie 2004/108/EG (seit 20.07.2007) Niederspannungsrichtlinie 2006/95/EG (seit 16.01.2007) Angewandte harmonisierte Normen: EN 60 974 –... -
Seite 5: Inhaltsverzeichnis
10. Schaltpläne ......................... 21 Abbildungsverzeichnis Seite Abbildung 4-1 Bedienelemente .................... 8 Abbildung 8-1 Frontansicht ....................17 Abbildung 8-2 Seitenansichten ..................19 Schaltplan WIG 301i DC ....................21 Schaltplan WIG 301i AC/DC ....................22 Irrtümer und technische Änderungen vorbehalten ! Version 2.00 Dezember 2008... -
Seite 6: Kurzbeschreibung

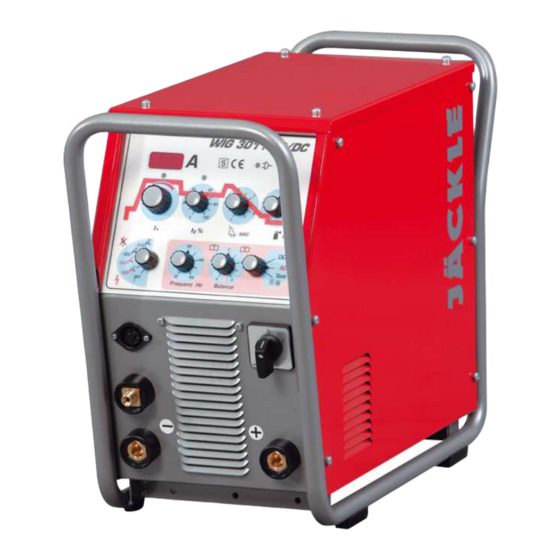

Einsatz modernster Technologie führt auch zu einer deutlichen Gewichtsreduzie- rung gegenüber konventionellen Geräten. Die WIG - Anlagen WIG 301i DC und WIG 301i AC/DC sind leistungsstarke, tragbare Ge- räte mit einem stabilen Gehäuse und einem zusätzlich schützenden Rohrrahmen. Sie be- stehen auch rauen Montageeinsatz. -
Seite 7: Technische Daten
WIG 301i DC , AC/DC 2. Technische Daten Stromquelle WIG 301 i DC WIG 301 i AC/DC Netzspannung, 50 Hz 400V, 3 Phasen 400V, 3 Phasen Absicherung träge Max. Leistungsaufnahme 14 kVA 14kVA Cos phi Stromart AC/DC Elektrode Elektrode Einstellbereich stufenlos... -
Seite 8: Sicherheitshinweise
WIG 301i DC , AC/DC 3. Sicherheitshinweise Die Anlage ist nach den einschlägigen internationalen Normen gebaut. Wie bei jedem technischen Produkt können aber von der Anlage bei unsachgemäßer oder nicht bestimmungsgemäßer Benutzung Gefahren ausgehen. Die Anlage ist ausschließlich für das WIG -und Elektroden- Schweißen bestimmt. -
Seite 9: Verhütung Von Elektrischen Schlägen
WIG 301i DC , AC/DC 3.2 Verhütung von elektrischen Schlägen Warnung: Das Berühren stromführender Teile kann tödliche elektrische Schläge oder schwere Verbrennungen verursachen. Beim Schweißen entsteht ein Stromkreis über den Brenner, das Werkstück (alle damit verbundenen Teile) und das Massekabel, zurück in die Anlage. -
Seite 10: Strahlung
WIG 301i DC , AC/DC 3.3 Strahlung Die Strahlung des Lichtbogens kann zu Augenschä- den und Hautverbrennungen führen. Deshalb sollte zum Schutz der Augen ein Schweißschild oder ein Schutzhelm verwendet werden. Die Haut muß durch geeignete Schutzbekleidung (Schweißerhandschuhe, Lederschürze, Sicherheits- schuhe) geschützt werden. -
Seite 11: Gasdruckausrüstung
WIG 301i DC , AC/DC 3.5 Rauchgas Beim Schweißen entstehen Rauchgase bzw. toxische Dämpfe. Deshalb darf die Schweißanlage nur in gut belüfteten Hallen, im Freien oder in geschlossenen Räumen mit starker Absaugung (am besten unterhalb der Schweißzone absaugen) verwendet werden. -
Seite 12: Weitere Vorschriften
WIG 301i DC , AC/DC 3.7 Weitere Vorschriften Neben den Hinweisen in dieser Betriebsanleitung sind die allgemeingültigen Sicherheitsvorschriften zu beachten, insbesondere die Unfallverhütungsvorschriften BGV A3 (Elektrische Anlagen und Betriebsmittel) und BGR 500 Kap. 2-26 (Schweißen, Schneiden und verwandte Arbeitsverfahren) Außerdem weisen wir darauf hin, daß die Anlage in bestimmten Einsatzbereichen trotz eingehaltener Aussendungsgrenzwerte elektromagnetische Störungen verursachen kann... -
Seite 13: Bedienelemente
WIG 301i DC , AC/DC 4. Bedienelemente JÄCKLE WIG 301 i AC/DC Test Balance Abbildung 4-1 Bedienelemente Hauptschalter Stellung „0“ Anlage ausgeschaltet Stellung „1“ Anlage eingeschaltet, Kontrollleuchte „Netz“ leuchtet, Stromanzeige leuchtet. Werkstückanschlussbuchse Anschluss der Masseklemme (Bei DC: Anschluss + ). - Seite 14 WIG 301i DC , AC/DC Schweißkabelsteckbuchse Für den Anschluss eines WIG - Schweißbrenners (Schweißstrom) oder eines Elektrodenhalters. WIG - Schweißbrenneranschluß Gewinde G ¼“ für den Anschluss eines WIG - Schweißbrenners (Gas und Schweißstrom). Steuersteckdose Zum Anschluss der Steuerleitung des Schweißbrenners. Belegung (Tuchel 5pol.) siehe Stromlaufplan...
- Seite 15 WIG 301i DC , AC/DC WIG-2-Takt-Betrieb mit HF - für kurze Schweißnähte und Heftarbeiten 1. Takt: Brennertaster drücken. Das Schutzgas strömt vor. Nach einer kurzen Gasvorströmzeit zündet der Lichtbogen mit der am Poti I1 eingestellten Stromstärke. 2. Takt: Brennertaster wieder loslassen. Die Stromstärke sinkt in der eingestellten Zeit (Poti Schweißstromabsenkzeit Pos.
- Seite 16 WIG 301i DC , AC/DC Poti-Drehknopf Strom I2 Zur stufenlosen Einstellung von Schweißstrom I2, prozentual zu einge- stelltem Wert von I1. Durch einen 2. Taster am Brenner (siehe 2 Wert-Taster S2 im Strom- laufplan) kann während des Schweißvorganges von Strom 1 auf Strom 2 umgeschaltet werden.
- Seite 17 WIG 301i DC , AC/DC thermische Belastung der Elektrode und die Reinigungswirkung der je- weiligen Schweißaufgabe angepasst werden. Erhöhung der Minushalbwelle (Drehen nach rechts) bewirkt: • Tieferer Einbrand, schmälere Schweißnaht • Höhere Strombelastbarkeit der Elektrode • Geringere thermische Belastung der Wolframelektrode •...
-
Seite 18: Inbetriebnahme Und Schweißen
WIG 301i DC , AC/DC 5. Inbetriebnahme und Schweißen Es ist zu Beachten das beim Einsatz als Elektrodenschweißgerät einige der nachfolgen- den Punkte wegfallen. Im weiteren ist das Kapitel 4 mit den beschriebenen Einstellungen zu berücksichtigen. Anlage aufstellen Achten Sie bei der Aufstellung auf ausreichenden Platz für Eintritt und Austritt der Kühlluft, damit die angegebene Einschaltdauer erreicht werden kann. -
Seite 19: Pflege Und Sicherheitsprüfung
WIG 301i DC , AC/DC 6. Pflege und Sicherheitsprüfung Die Wartung der Anlage sollte in regelmäßigen Zeitabständen in Abhängigkeit von Benut- zungsgrad und Arbeitsplatzverhältnis erfolgen. Vor Beginn der Wartungsarbeiten Netzstecker ziehen ! Innenraum der Anlage je nach Verschmutzungsgrad mit Staubsauger reinigen. -
Seite 20: Störungen, Fehler, Ursache Und Beseitigung
WIG 301i DC , AC/DC 8. Störungen, Fehler, Ursache und Beseiti- gung Fehler und Defekte an der elektrischen Anlage dürfen nur von einer Elektro- fachkraft behoben werden Störungen / Fehler Ursache Beseitigung Netz angeschlossen und Netzspannung ausgefallen Netzsicherung prüfen, Hauptschalter ein / Netzkabel prüfen... - Seite 21 WIG 301i DC , AC/DC Betriebsanleitung Seite 16...
-
Seite 22: Ersatzteile
WIG 301i DC , AC/DC 9. Ersatzteile Abbildung 9-1 Frontansicht Betriebsanleitung Seite 17... - Seite 23 WIG 301i DC , AC/DC Bezeichnung Bestell- AC/DC Nummer Haube 715.095.012 Seitenblech links 715.095.004 Klebeschild Inverter Seitenblech 304.095.005 Drehknopf D28 blau 711.028.011 Drehknopf D20 blau 711.020.012 Flanschdose 5-pol. m. Litzen 707.095.002 Brenneranschluss kpl. G1/4-6 703.015.017 Klebeschild "-" D 16 mm 304.095.004...
-
Seite 24: Abbildung 8-2 Seitenansichten
WIG 301i DC , AC/DC Abbildung 9-2 Seitenansichten Betriebsanleitung Seite 19... - Seite 25 WIG 301i DC , AC/DC Bezeichnung Bestell- AC/DC Nummer Netzkabel 4x2,5 mm , 5m, Stecker 16A 704.025.013 Flanschdose 17-polig Schraubverschluss 410.017.099 Stecker 17-polig mit Schraubverschluss 410.017.100 Staubschutzkappe 310.350.051 Magnetventil 42V NW 2,5 465.018.009 Gasanschluss G1/4 A-G1/4 A 357.141.003 Gasanschlussschlauch 6x3 /1,5m 709.150.001...
-
Seite 26: Schaltpläne
Flachband 16 pol. zu INV2CB1 Platine INV28P11.1 Platine INV2xS32AC.1 INV28CNT31.1 Platine INV28CNT31.1 Flachband 16 pol. Platine INV CB 40 HF- Zündgerät Netzentstörfilter INV28EMV C1,C2 Netzent- Kondensator 0,1µF/630V störfilter F1,F2 Sicherung Flachband 26 pol. Glättungsdrossel HF- Impulssperrdrossel INV28EMV Ringkernwandler HF- Filter DGF 3 M1,M2 Ventilatoren Hauptschalter... -
Seite 27: Schaltplan Wig 301I Ac/Dc
Flachband 16 pol. zu INV2CB1 Platine INV28P11.1 Flachband 16 pol. INV28CNT31.1 Platine INV2xS32AC.1 Platine INV2xACL12.1 Flachband 16 pol. Platine INV28CNT31.1 Platine INV CB 40 HF- Zündgerät Netzentstörfilter INV28EMV Netzent- C1,C2 Kondensator 0,1µF/630V störfilter F1,F2 Sicherung Flachband 26 pol. Glättungsdrossel HF- Impulssperrdrossel INV28EMV Ringkernwandler HF- Filter DGF 3... - Seite 28 JÄCKLE Schweiß- u. Schneidtechnik GmbH Riedweg 4 u. 9 D-88339 Bad Waldsee GERMANY www.jaeckle-sst.de info@jaeckle-sst.de Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Irrtümer und Änderungen vorbehalten. Contents corresponding to technical standard at printing. Errors and subjects to change without notice excepted. 05/09, online: www.jaeckle-sst.de, copyrightJÄCKLE GmbH Bad Waldsee, Germany...
