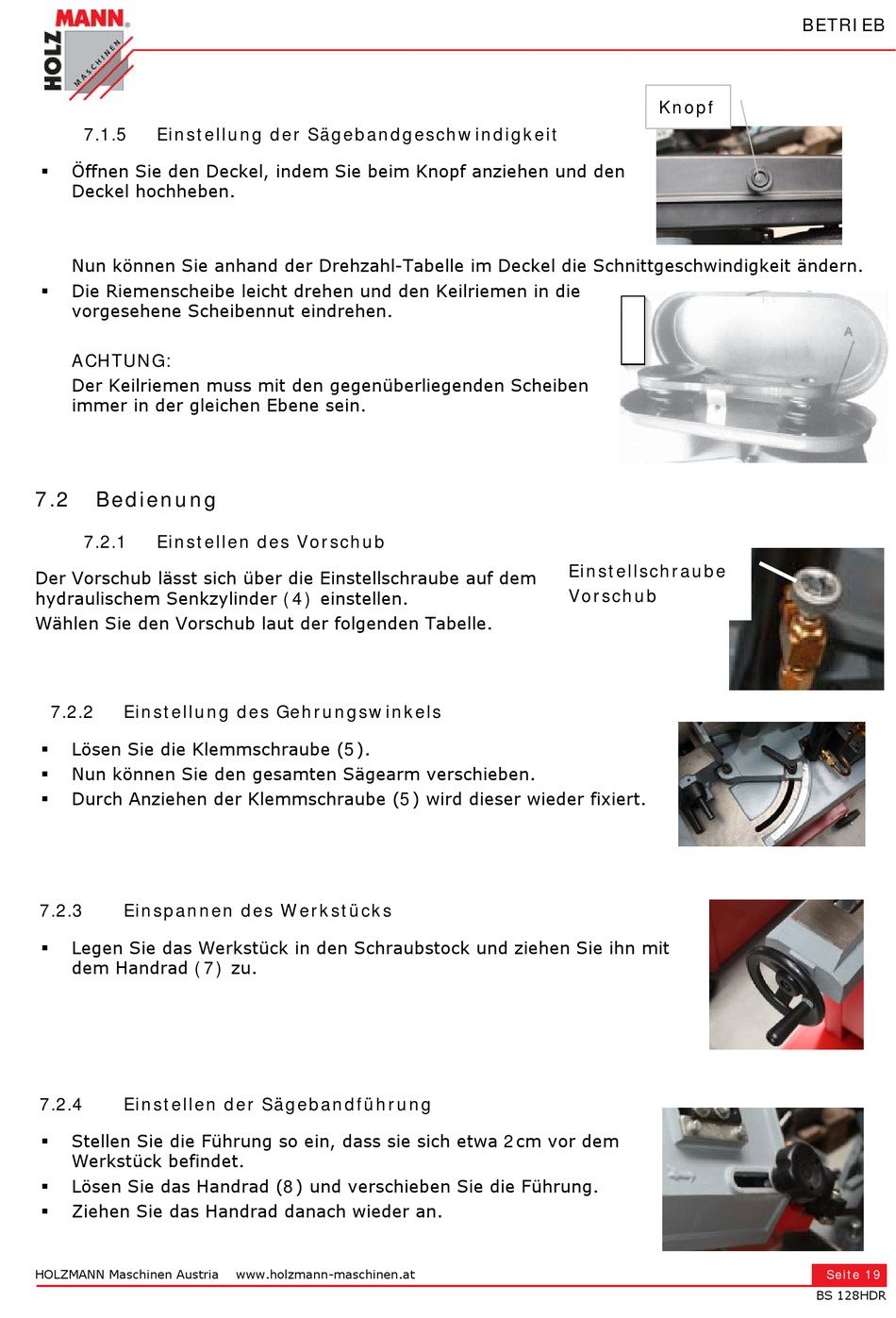

7.1.5 Einstellung der Sägebandgeschwindigkeit
Öffnen Sie den Deckel, indem Sie beim Knopf anziehen und den

Deckel hochheben.
Nun können Sie anhand der Drehzahl-Tabelle im Deckel die Schnittgeschwindigkeit ändern.
Die Riemenscheibe leicht drehen und den Keilriemen in die

vorgesehene Scheibennut eindrehen.
ACHTUNG:
Der Keilriemen muss mit den gegenüberliegenden Scheiben
immer in der gleichen Ebene sein.
7.2

Bedienung

7.2.1

Einstellen des Vorschub

Der Vorschub lässt sich über die Einstellschraube auf dem
hydraulischem Senkzylinder (4) einstellen.
Wählen Sie den Vorschub laut der folgenden Tabelle.
7.2.2

Einstellung des Gehrungswinkels

Lösen Sie die Klemmschraube (5).

Nun können Sie den gesamten Sägearm verschieben.

Durch Anziehen der Klemmschraube (5) wird dieser wieder fixiert.

7.2.3 Einspannen des Werkstücks
Legen Sie das Werkstück in den Schraubstock und ziehen Sie ihn mit

dem Handrad (7) zu.
7.2.4 Einstellen der Sägebandführung
Stellen Sie die Führung so ein, dass sie sich etwa 2cm vor dem

Werkstück befindet.
Lösen Sie das Handrad (8) und verschieben Sie die Führung.

Ziehen Sie das Handrad danach wieder an.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at
Knopf
Einstellschraube
Vorschub
BETRIEB
Seite 19
BS 128HDR
