Einstellung Der Drehzahl Für Sägeblatt- Und Frässpindelgeschwindigkeit; Hinweise Zur Anwendung Der Kreissäge Querschneiden Von Werkstücken Aus Massivholz; Zuschneiden Von Platten - Holzmann K5 315VF-2000 Originalbetriebsanleitung

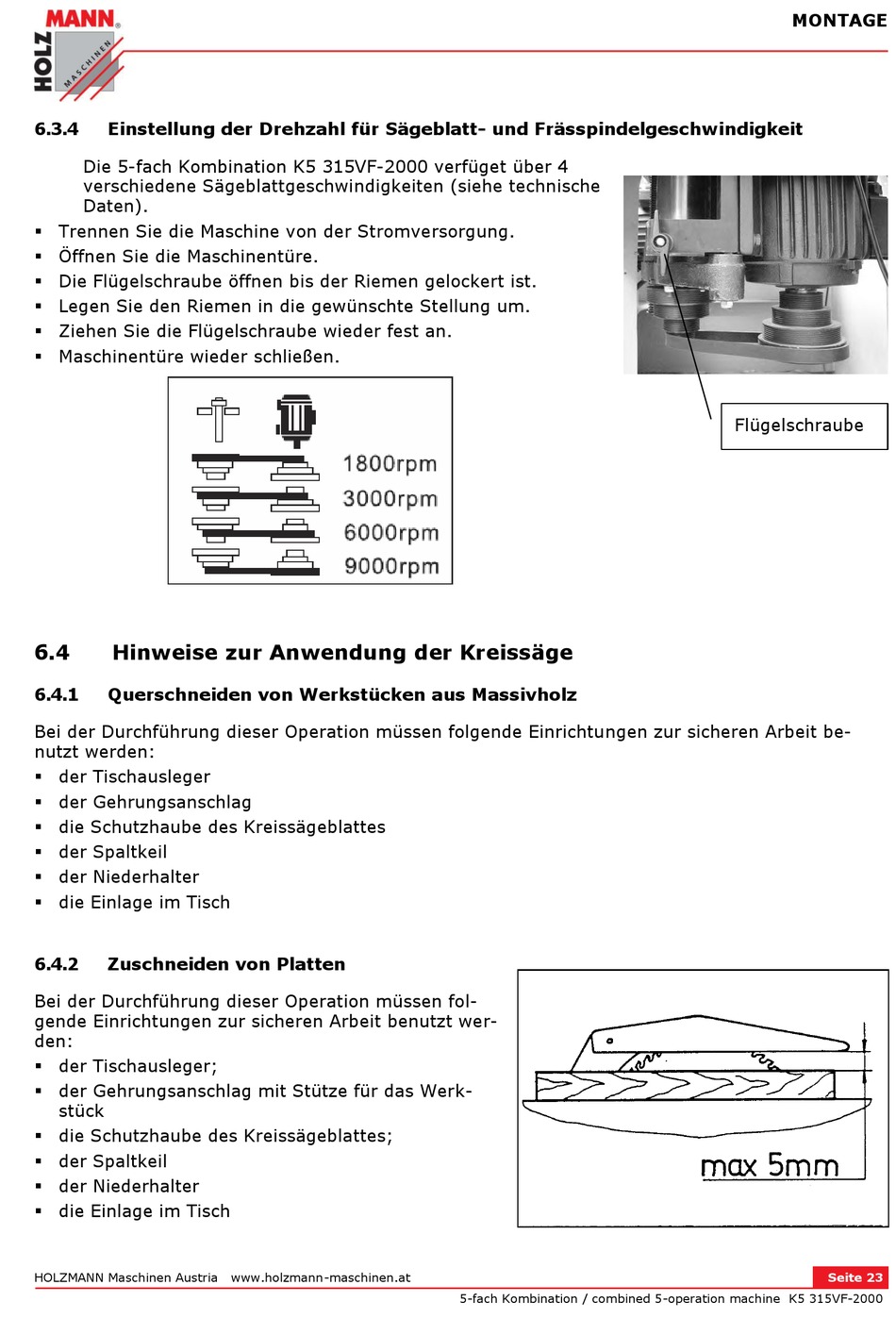

6.3.4 Einstellung der Drehzahl für Sägeblatt- und Frässpindelgeschwindigkeit
Die 5-fach Kombination K5 315VF-2000 verfüget über 4
verschiedene Sägeblattgeschwindigkeiten (siehe technische
Daten).
 Trennen Sie die Maschine von der Stromversorgung.
 Öffnen Sie die Maschinentüre.
 Die Flügelschraube öffnen bis der Riemen gelockert ist.
 Legen Sie den Riemen in die gewünschte Stellung um.
 Ziehen Sie die Flügelschraube wieder fest an.
 Maschinentüre wieder schließen.
6.4 Hinweise zur Anwendung der Kreissäge
6.4.1 Querschneiden von Werkstücken aus Massivholz
Bei der Durchführung dieser Operation müssen folgende Einrichtungen zur sicheren Arbeit be-
nutzt werden:
 der Tischausleger
 der Gehrungsanschlag
 die Schutzhaube des Kreissägeblattes
 der Spaltkeil
 der Niederhalter
 die Einlage im Tisch
6.4.2

Zuschneiden von Platten

Bei der Durchführung dieser Operation müssen fol-
gende Einrichtungen zur sicheren Arbeit benutzt wer-
den:
 der Tischausleger;
 der Gehrungsanschlag mit Stütze für das Werk-
stück
 die Schutzhaube des Kreissägeblattes;
 der Spaltkeil
 der Niederhalter
 die Einlage im Tisch
HOLZMANN Maschinen Austria www.holzmann-maschinen.at
5-fach Kombination / combined 5-operation machine K5 315VF-2000
MONTAGE
Flügelschraube
Seite 23
