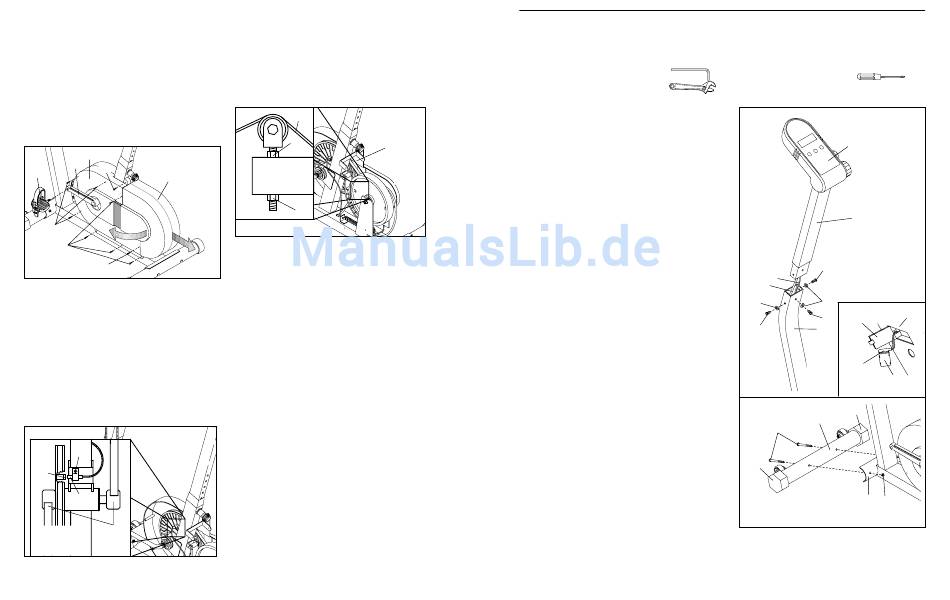

EINSTELLEN DES MEMBRANENSCHALTERS
Sollte der Computer eine falsches Wiedergabe anzei-
gen, sollten Sie den Membranenschalter neu einstel-
len. Um den Membranenschalter einzustellen, entfer-
nen Sie die Linke Seitenschutzplatte (24) und den
Schwungraddeckel (31). Drehen Sie das Linke Pedal
(20) mit Hilfe eines verstellbaren Schraubenschlüssels
im Uhrzeigersinn und entfernen Sie es. Als Nächstes,
nehmen Sie die gezeigten Schrauben (2, 32, 35, 49)
ab. Drehen Sie den Linken Tretkurbelarm (66) an der
gezeigten Stelle, und entfernen Sie die linke
Seitenschutzplatte.
24
66
32
20
31
2
35
49
Als Nächstes suchen Sie den Membranenschalter (4).
Drehen Sie die Tretkurbel so, dass der Magnet (33)
dem Membranenschalter gegenüber liegt. Lockern Sie
die angezogene M4 x 16mm Schraube (35), entfernen
Sie sie jedoch nicht. Schieben Sie den Membranen-
schalter entweder etwas näher zum Magneten hin
oder etwas weiter vom Magneten weg. Ziehen Sie die
Schraube wieder an. Drehen Sie die Tretkurbel ein
paar Mal. Wiederholen Sie diesen Vorgang so lange,
bis der Computer die richtige Wiedergabe anzeigt.
Wenn der Membranenschalter richtig eingestellt ist,
befestigen Sie die linke Seitenschutzplatte, das
Schwungrad und das Pedal wieder.
35
33
4
Tretkurbel
Vorder
Arms
Ansicht
EINSTELLEN DES ANTRIEBGURTES
Der Antriebgurt (1) des Heimfahrrades muss immer
richtig eingestellt sein. Sollte sich der Gurt während
der Benutzung lösen, sollte er wieder stramm gezo-
gen werden. Dafür nehmen Sie die linke Seiten-
schutzplatte und den Schwungraddeckel ab. Sehen
Sie die Anweisungen auf links und entfernen Sie
diese Teile.
1
44
1
44
Um den Antriebgurt (1) anzuziehen, lösen Sie die
unterem M10 Nylon-Verschlussmutter (44), dann zie-
hen Sie die obere M10 Nylon-Verschlussmutter ein
bisschen an; Seien Sie vorsichtig, damit Sie den
Antriebgurt nicht zu fest ziehen. Wenn der
Antriebgurt richtig eingestellt ist, ziehen Sie die untere
M10 Nylon-Verschlussmutter an und befestigen Sie
wieder die linke Seitenschutzplatte, den
Schwungraddeckel, und das Linke Pedal.
12
MONTAGE
Legen Sie alle Teile des Heimfahrrades auf einer dafür freigemachten Fläche aus und entfernen Sie alle
Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage komplett fertiggestellt ist.
Zusätzlich zu den beigelegten Inbusschlüsseln
zwei verstellbare Schraubenschlüssel
1. Wenn Sie den Lenkerpfosten (19) befestigen,
achten Sie darauf, dass Sie nicht am
Widerstandskabel (6) ziehen. Wenn das
Widerstandskabel weiter aus dem Rahmen (13) her-
ausgezogen ist, wird es schwer sein es wieder hin-
einzuschieben. Der Lenkerpfosten wird dann
schwer zu montieren, und den Widerstandsknopf
wird vielleicht nicht richtig funktionieren.
Halten Sie den Lenkerpfosten (19) neben dem
Rahmen (13), wie gezeigt. Führen Sie das
Widerstandskabel (6) und der Membranen-
schalterdraht (4) in den Rahmen, dann schieben Sie
den Lenkerpfosten in den Rahmen. Achten Sie
darauf, dass das Widerstandskabel oder der
Membranenschalterdraht nicht eingeklemmt
werden. Befestigen Sie den Lenkerpfosten mit drei
M10 x 22mm Bolzen (55) und drei M10 Verschluss-
Unterlegscheiben (61).
Der Computer (5) benötigt eine 9V Batterie (nicht
inbegriffen). Eine alkalische Batterie ist empfohlen.
(Sehen Zeichnung.) Sie finden den Batterien Deckel
am hinteren Teil des Computers. Schieben Sie den
Batteriendeckel nach links und machen Sie ihn wie
gezeigt auf. Drücken Sie eine Batterie in die
Batterienklammer, und installieren Sie so die
Batterie im Computer. Machen Sie die Batterientür
zu und schieben Sie sie nach rechts.
2. Achten Sie darauf, dass die Verstellbare
Endkappen (25) auf den Enden des Vorderen
Stabilisators (27) angebracht sind.
Halten Sie den Vorderen Stabilisator (27) gegen
den Sattel am vorderen Teil des Rahmens (13).
Achten Sie darauf, dass der Vordere Stabilisator
so gedreht ist, daß die Räder (26) den Boden
nicht berühren, außer wenn das Heimfahrrad für
Bewegung gekippt ist. Befestigen Sie den Vorderen
Stabilisator mit zwei M10 x 75mm Schraubenbolzen
(54) und mit zwei M10 Nylon-Verschlussmuttern
(44).
, braucht man einen Kreuzschlüssel
.
1
5
19
55
4
6
61
61
Batterie-
55
deckel
55
13
Batterie-
klammer
Batterie
2
25
27
54
25
13
44
5
und
5
