TEILELISTE—Modell-Nr. PFEVEL29010
Nr.
Zahl
Beschreibung
1
1
Rahmen
2
1
Pfosten
3
1
Vorderer Stabilisator
4
1
Hinterer Stabilisator
5
1
Computer
6
1
Linker Seitenschutz
7
1
Rechter Seitenschutz
8
2
Abdeckungsscheibe
9
1
Linke Haltestange
10
1
Rechte Haltestange
11
2
Schaumstoffgriff
12
1
Rechtes Pedal
13
1
Linkes Pedal
14
1
Linker Pedalarm
15
4
Hintere Pedalarm-Buchse
16
8
Vordere Pedalarm-Buchse
17
6
M4 x 19mm Flansch-Schraube
18
1
Rechter Pedalarm
19
1
Rahmen-Abstandsstück
20
1
Niederer Drahthalter
21
4
Klemmring
22
2
M8 x 19mm knopfförmige Schraube
23
2
Haltestange-Kappe
24
4
Haltestange-Buchse
25
2
Haltestange-Abstandsstück
26
2
Pfosten-Abstandsstück
27
2
M10 x 92mm knopfförmiger Bolzen
28
4
M4 x 12mm selbstschneidende
Schraube
29
8
M10 Nylon-Verschlussmutter
30
1
Pfosten-Buchse
31
1
Linke vordere Endkappe
32
2
Rad
33
2
M6 x 72mm Radbolzen
34
4
M10 x 112mm Einsteckbolzen
35
2
Hintere Stabilisator Endkappe
36
2
Kurbelarm
37
2
Rolle
38
4
Große M10 Unterlegscheibe
39
1
Kurbel
40
2
Kurbellager
41
1
Schwungrad
42
2
Schwungrad-Lager
43
1
Magnet
Anmerkung: # weißt auf ein nicht-abgebildetes Teil hin. Veränderungen zu den Angaben sind dem Hersteller,
ohne Benachrichtigung, vorbehalten.
R0202A
Nr.
Zahl
Beschreibung
44
1
Schwungrad-Achse
45
6
M8.5mm Unterlegscheibe
46
4
M8 Nylon-Verschlussmutter
47
2
Kurbelschraube
48
1
Leerlauf-Arm
49
1
J-förmiger Bolzen
50
1
M10 x 25mm flache Schraube
51
2
Leerlauf-Lager
52
1
Leerlauf-Rad
53
3
M10 kleine Unterlegscheibe
54
1
"C" Magnett
55
1
Motor
56
1
Riemen
57
4
M8 x 33mm knopfförmige Schraube
58
4
M8 x 22mm knopfförmige Schraube
59
1
M6 x 38mm Stopp-Bolzen
60
3
M6 Mutter
61
4
M5 Nylon-Verschlussmutter
62
4
M5 x 12mm Bolzen
63
1
M10 x 88mm knopfförmiger
Bolzen
64
2
M4 x 6mm Schraube
65
8
M5 x 33mm Schraube
66
11
M4 x 16mm Schraube
67
4
M4 x 25mm Schraube
68
1
Rechte vordere Endkappe
69
1
Membranenschalter-Klemme
70
4
M10 gespaltene Unterlegscheibe
71
3
M10 x 27mm Schraube
72
2
Verstellfuß
73
1
M5 x 16mm Schraube
74
1
U-förmige Klammer
75
1
M6 Ösenbolzen
76
1
Feder
77
1
Membranenschalter
78
1
Membranenschalter-Klammer
79
2
M5 Mutter
80
1
Seitenschutz-Abdeckung
81
1
Handgriff-Pulssensor
82
1
Oberer Drahthalter
#
1
Batteriendeckel
#
1
Inbusschlüssel
#
1
Schmiermittel
#
1
Bedienungsanleitung
14
BEVOR SIE ANFANGEN
Wir gratulieren Ihnen zur Wahl des revolutionären
PROFORM
®
640 S Ellipsentrainer. Der PROFORM
®
640 S ist ein unglaublich flüssig verlaufendes Trainings-
gerät, das Ihre Füße auf natürlichem, elliptischem Weg
führt, so dass der Aufprall auf Ihre Knie- und Fußgelen-
ke minimal wird. Der einzigartige 640 S bietet verstell-
baren Widerstand und einen leicht brauchbaren
Computer, um Ihnen das beste Training zu ermöglichen.
Zu Ihrem eigenen Vorteil, lesen Sie bitte diese
Bedienungsanleitung genauestens durch bevor
Sie Ihren Ellipsentrainer in Verwendung nehmen.
Sollten Sie noch irgendwelche Fragen oder Probleme
Computer
Haltestange
VORDERSEITE
Rad
Verstellfuß
Pedal
LINKE SEITE
haben, setzen Sie sich bitte mit unserem Kundendienst
unter der Service-Telefon-Nr. 01805 231 244 in Verbin-
dung. Halten Sie bitte vor Ihrem Anruf die Modell- und
die Serien-Nummer Ihres Gerätes bereit. Die Modell-
Nummer ist PFEVEL29010. Die Serien-Nummer kön-
nen Sie auf einem Aufkleber am Ellipsentrainer finden
(die genaue Stelle des Aufklebers ersehen Sie aus der
Vorderseite dieser Bedienungsanleitung).

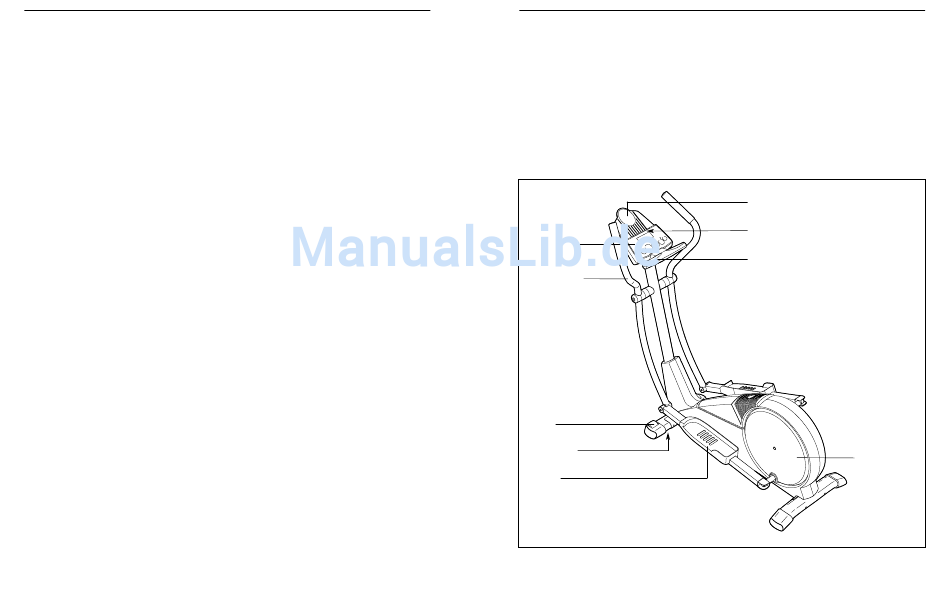

Bevor Sie nun weiterlesen, werfen Sie bitte zunächst
einen Blick auf die untenstehende Zeichnung und
machen Sie sich mit den gekennzeichneten Einzeltei-
len vertraut.
Wasserflaschenhalter*
Buchhalter
Handgriff-Pulssensor
RÜCKSEITE
Pedalscheibe
*Wasserflasche
nicht beigelegt.
3
