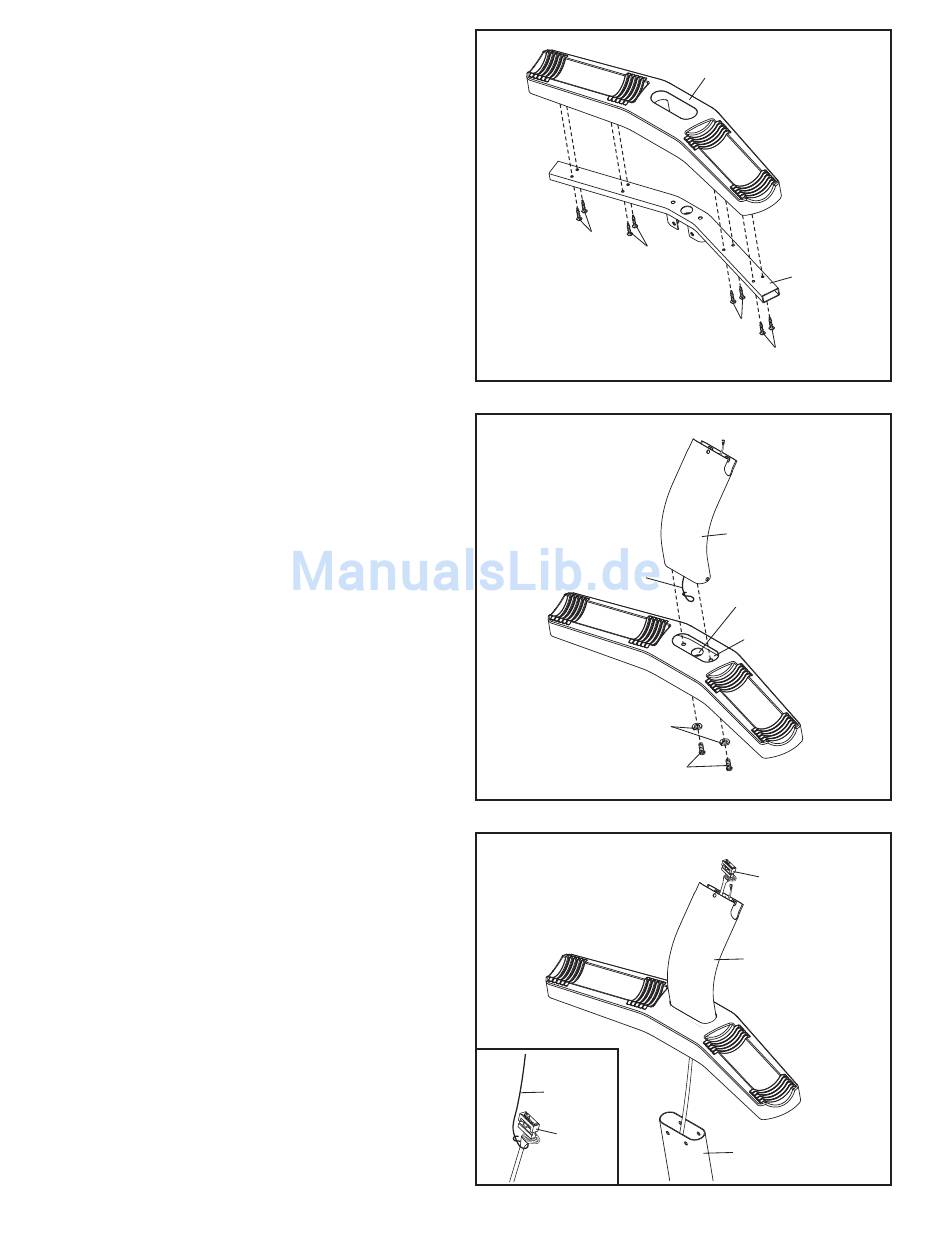

5. Befestigen Sie die Gewichtablage (42) mit acht
M5 x 38mm Schrauben (40) am Gewichtablage-
rahmen (41). Ziehen Sie die Schrauben noch
nicht fest.
6. Finden Sie die Drahtbefestigung innerhalb des
oberen Pfostens (36). Schieben Sie die
Drahtbefestigung durch das Loch im
Gewichtablagerahmen (41).
Befestigen Sie dann den oberen Pfosten (36)
mit zwei M10 x 50mm Schrauben mit Nylon-
Klemmteil (51) und zwei M10 Fedderringen (38)
am Gewichtablagerahmen (41).
7. Eine zweite Person soll den oberen Pfosten (36)
an den unteren Pfosten (1) hinhalten.
Siehe eingesetzte Detailzeichnung. Befestigen
Sie das untere Ende der Drahtbefestigung am
Kabelbaum (43), wie angedeutet. Ziehen Sie
dann am oberen Ende der Drahtbefestigung bis
der Kabelbaum durch den oberen Pfosten (36)
durchgeführt ist.
5
40
40
6
Drahtbefestigung
7
Draht-
befesti-
gung
43
9
42
41
40
40
36
Loch
41
38
51
43
36
1
