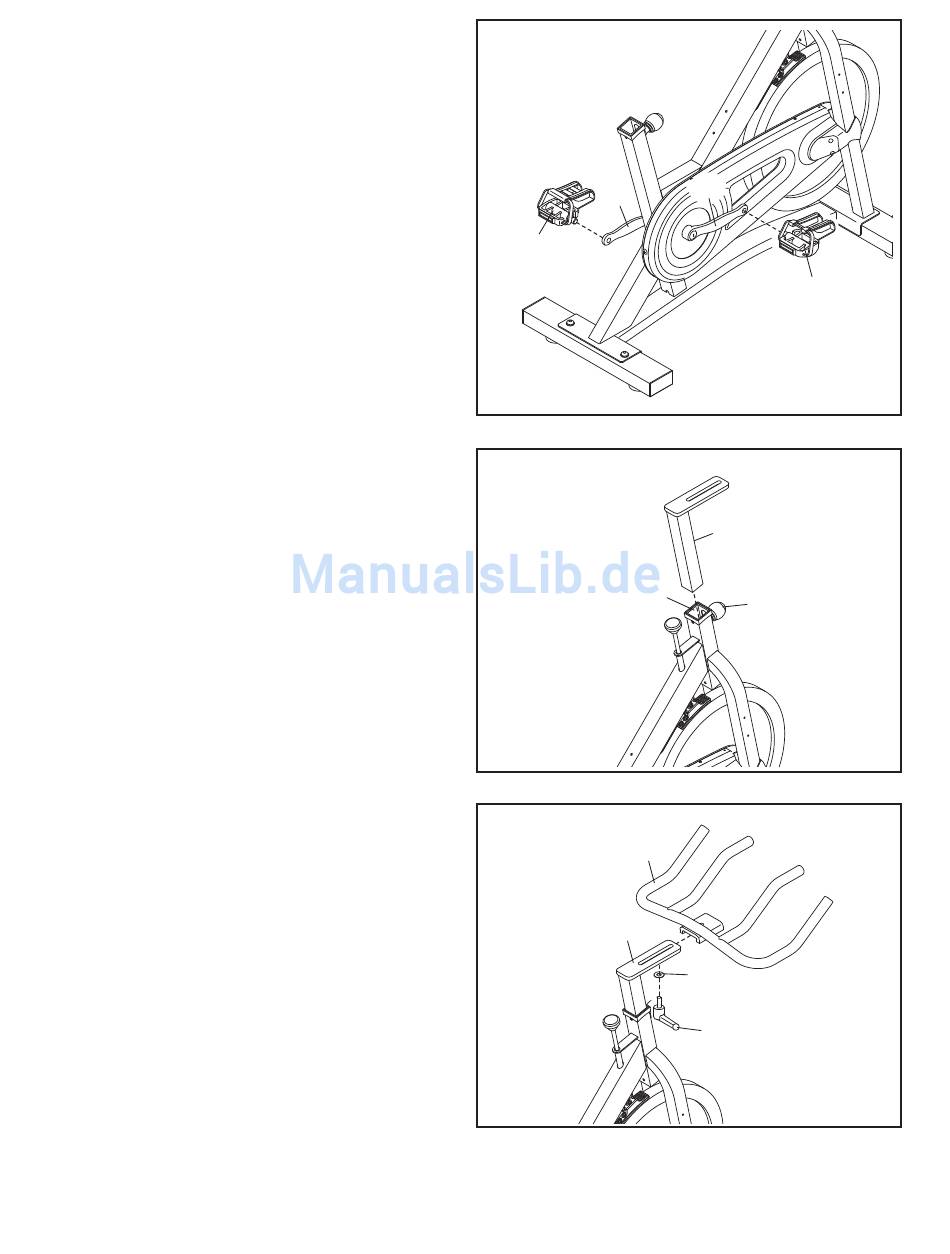

3. Identifizieren Sie das rechte Pedal (60), welches
mit einem "R" markiert ist (L oder Left bedeutet
links; R oder Right bedeutet rechts).
Benutzen Sie ein Schraubenschlüssel, um das
rechte Pedal (60) im Uhrzeigersinn in die rechte
Kurbel (42) fest zu ziehen.
Ziehen Sie das linke Pedal (35) gegen den
Uhrzeigersinn in die linke Kurbel (36) an.
4. Legen Sie die Griffstangenstütze (21) wie
angezeigt aus.
Finden Sie den Verstellknopf (3) an der
Vorderseite des Rahmens (1). Lockern Sie den
Verstellknopf und ziehen Sie ihn nach außen.
Anschließend fügen Sie die Griffstangenstütze
(21) in den Rahmen ein.
Bewegen Sie die Griffstangenstütze (21) nach
oben oder nach unten auf die gewünschte
Position, rasten Sie den Verstellknopf (3) in ein
Verstellloch in der Griffstangenstütze ein und
ziehen Sie den Verstellknopf fest. Sorgen Sie
dafür, dass der Verstellknopf sicher in ein
Verstellloch eingerastet ist.
5. Befestigen Sie die Griffstange (22) mit einem
Handgriff (25) und eine M10 Unterlegscheibe
(23) an die Griffstangenstütze (21).
Anmerkung: Der Handgriff (25) dient als
Sperrvorrichtung. Drehen Sie den handgriff
im Uhrzeigersinn, ziehen Sie ihn nach außen,
drehen Sie ihn dann gegen den Uhrzeigersinn,
drücken Sie den Handgriff wieder rein und
drehen Sie ihn wieder im Uhrzeigersinn.
Wiederholen Sie diesen Prozess bis der
Handgriff fest ist.
3
36
35
4
5
22
21
6
42
60
21
1
3
23
25
