Digital-Output-Modul (DOM)
2.2
Das DOM ist das zentrale Steuerelement des VARIODYN
sämtlichen Ein-/Ausgabebaugruppen, verwaltet und überwacht die Lautsprecherkreise. An ein DOM werden
z.B. die Sprechstellen, die Doppelendverstärker sowie die Lautsprecher angeschlossen.
1

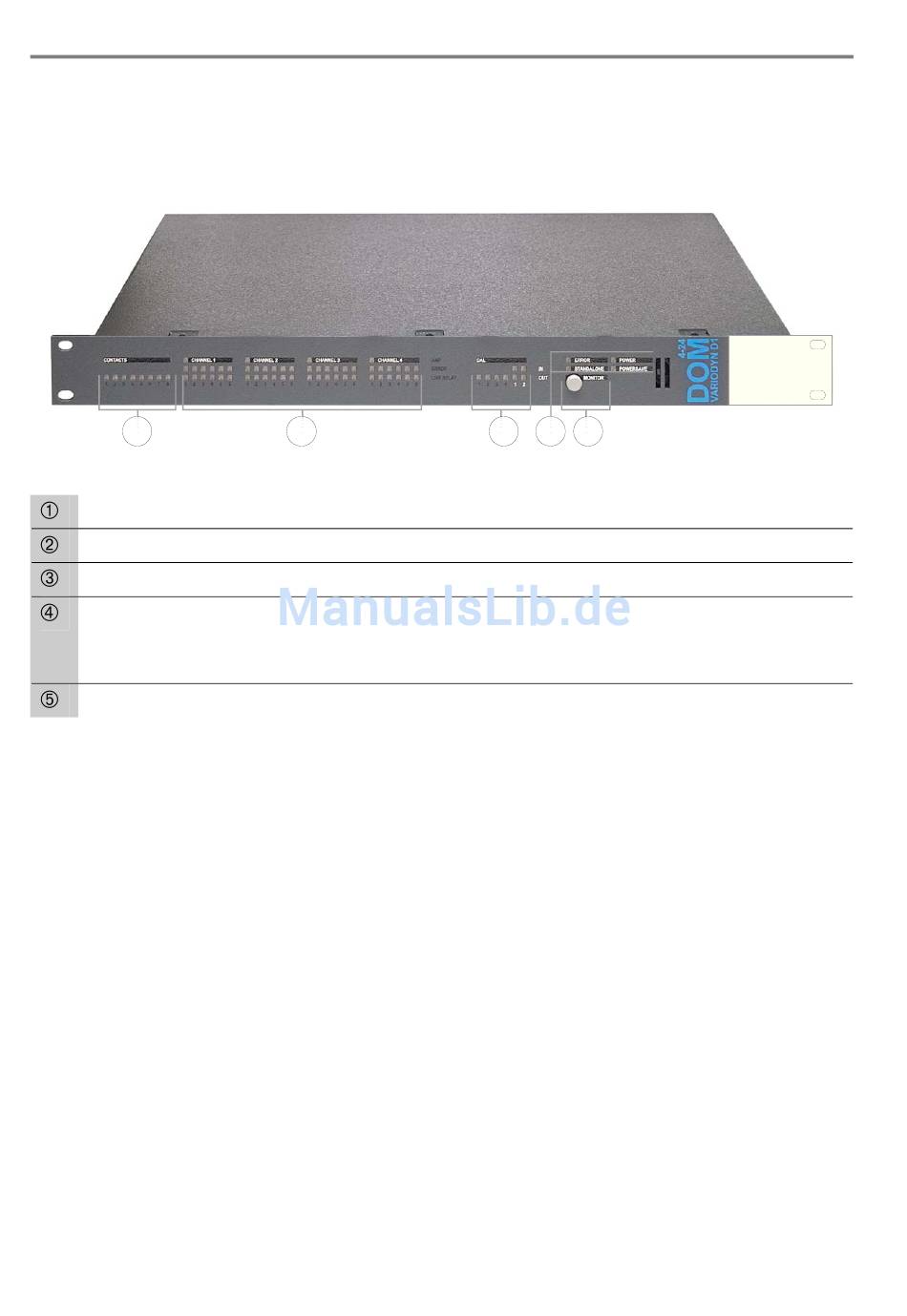

Abb. 2: Vorderansicht (Beispiel mit DOM4-24)
LED-Anzeige der Steuerkontakte 1-8
LED-Anzeige der Audioausgänge 1-4 (Verstärkerkanäle), LINE RELAY und LINE ERROR
LED-Anzeige der DAL-Anschlüsse
Sammel LED-Anzeigen für:
Monitortaster
Ein DOM stellt die Steuereinheit einer kompletten Beschallungsanlage dar. Durch die Vernetzung mehrerer
DOM über Ethernet kann eine beliebig komplexe Anlagenkonfiguration realisiert werden. Die Module DOM4-8
und DOM4-24 sind mit vier unabhängigen Audioausgängen ausgestattet, um vier Verstärkerkanäle
anzusteuern.
Jeder Audioausgang kann über ein DOM4-8 zwei geschaltete Lautsprecherkreise (insgesamt 8 Kreise), über
ein DOM4-24 sechs geschaltete Lautsprecherkreise (insgesamt 24 Kreise) betreiben. Alle Leistungsverstärker
werden permanent überwacht. Im Falle einer Störung kann ein Havarieverstärker (Option) dynamisch einen
fehlerhaften Leistungsverstärker ersetzen.
Je nach Konfiguration wird die ordnungsgemäße Funktion des DOM automatisch überwacht, eine Störung
erkannt und im System gemeldet. Mit den LED-Anzeigen und dem eingebauten Summer wird eine Meldung
zusätzlich angezeigt bzw. akustisch gemeldet. Die Lautsprecherleitungen werden permanent auf Kurzschluss,
Erdschluss und Unterbrechung überwacht. Fehlerhafte Lautsprecherkreise werden rückwirkungsfrei abgetrennt
und die Störung gemeldet.
Mit der automatischen Lautstärkeregelung (ALR) kann die Wiedergabe der Lautstärke kontinuierlich in Echtzeit
für jeden Audiokanal gesondert der entsprechenden Umgebungslautstärke angepasst werden. Hierzu können
bis zu 8 Sensormikrofone angeschlossen werden.
Ein DOM4-x stellt einen Speicher bis zu 260 Sekunden für bis zu 16 Audiosignale, die für Alarmierungstexte
(Feueralarm, Evakuierung etc.) und Aufmerksamkeitssignale (z.B. Gong) beliebig verwendet werden können.
8
®
D1
®
2
Betrieb (Power)
Störung (Error)
Stand-alone Betrieb
Powerfail
D1 Systems. Ein DOM verfügt über Schnittstellen zu
3
4
5
FB 798662 / 02.10
