Bedienungsanleitung VARIODYN
2.5
Leistungsverstärker (PA)
Die Leistungsverstärker (Power Amplifier, PA) dienen zur Verstärkung des Sprach/Audio-Signals. Verstärker
werden an das Digital-Output-Modul (DOM) angeschlossen und auch über das DOM gesteuert. Der Verstärker
sowie die Verkabelung wird abhängig von der Konfiguration permanent überwacht.
2.5.1 Leistungsverstärker XV-Serie

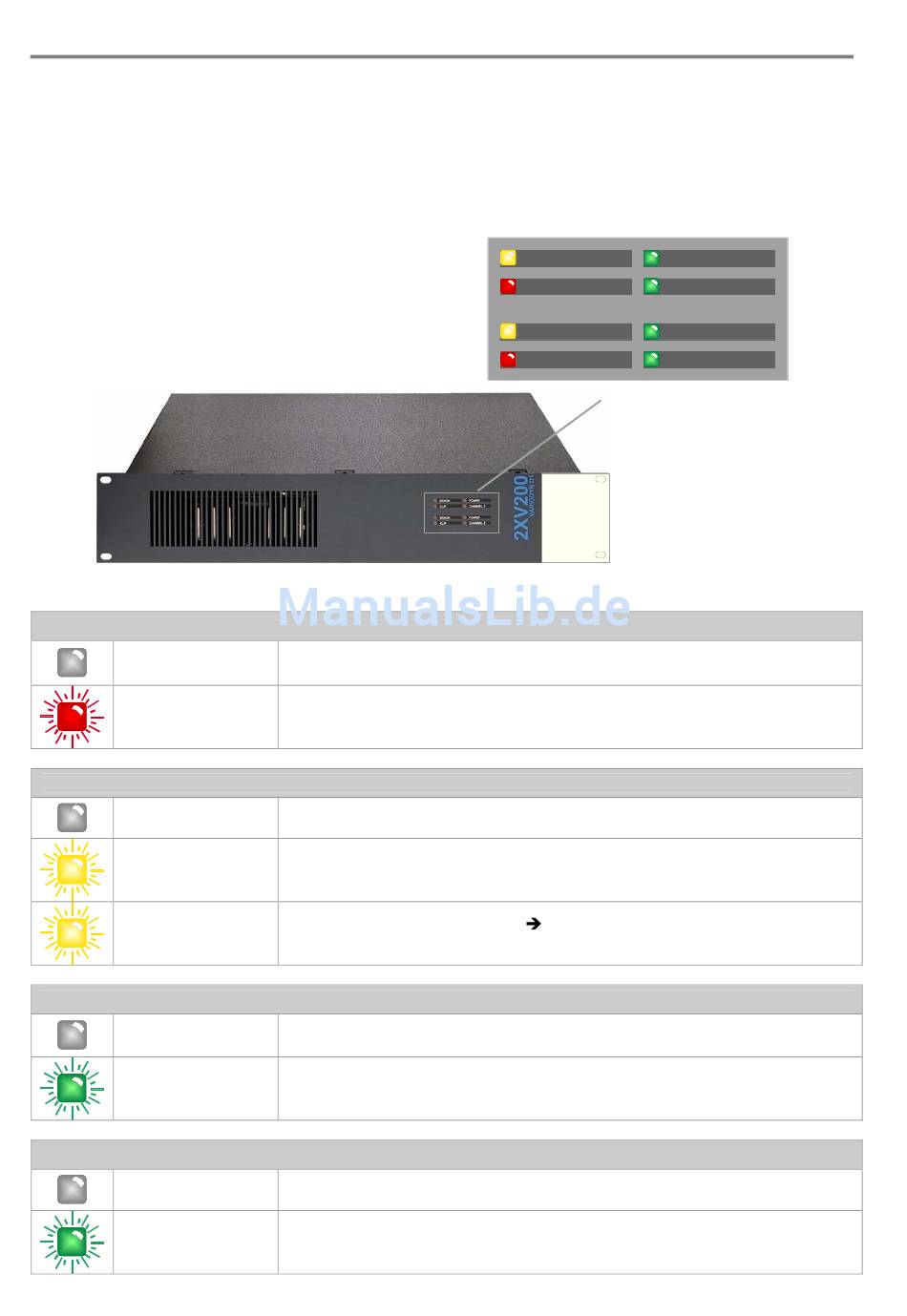

Abb. 12: Vorderansicht des Leistungsverstärkers (Beispiel 2XV200)
CLIP
aus
leuchtet
ERROR
aus
Leuchtet gelb
für ca. 3 Sekunden
leuchtet gelb
POWER
aus
leuchtet grün
SIGNAL
aus
leuchtet grün
16
®
D1
Aussteuerung des Verstärkerkanals im Normalbereich
Verstärkerkanal arbeitet im Grenzbereich (z.B. 0,5 dB unter Volllast oder
Signalpegel zu hoch - ggf. höhere Verstärkerleistung erforderlich).
Normalbetrieb
Automatischer Funktionstest während des Einschaltvorgangs
Die Schutzschaltung ist aktiviert
Gerät wurde vor kurzem ausgeschaltet - z.B. Stromsparbetrieb (Powersave)
Gerät ausgeschaltet oder keine Betriebsspannung
Normalbetrieb
Kein Audiosignal verfügbar
Audiosignal vorhanden
ERROR
POWER
CLIP
CHANNEL 1
ERROR
POWER
CLIP
CHANNEL 2
Eine Sicherung hat ausgelöst oder das
FB 798662 / 02.10
