Bedienungsanleitung VARIODYN
2.6
Main-Switch-Unit (MSU)
Die MSU dient zur Absicherung der Spannungsversorgung aller VARIODYN
Schalter können angeschlossene SAA-Komponenten, durch den Errichter, ein- und ausgeschaltet werden.
Die Schutzfunktion löst bei einem Kurzschluss oder einer Überlastung automatisch aus. Die angeschlossenen
SAA-Komponenten werden von der Spannungsversorgung getrennt. Der Schalter
Kaltgerätebuchse
.
1

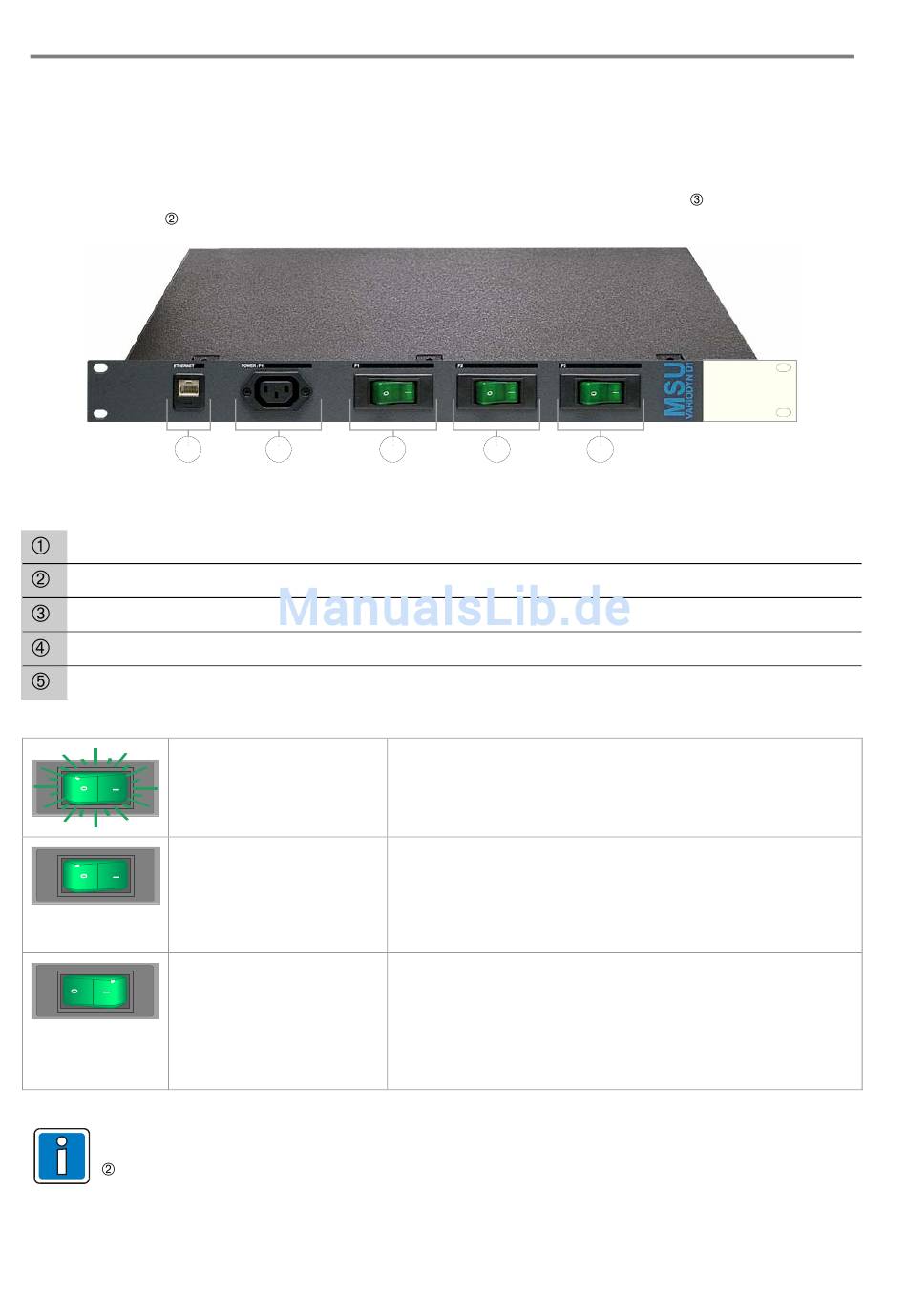

Abb. 15: Vorderansicht des Netzschaltfeldes (MSU)
RJ45-Buchse für den Ethernet-Anschluss (Netzwerk)
230 V-Kaltgerätebuchse, geschaltet mit der Phase L1
Schutzschalter Phase 1, 230 V AC Netzspannung
Schutzschalter Phase 2, 230 V AC Netzspannung
Schutzschalter Phase 3, 230 V AC Netzspannung
Anzeige leuchtet grün
(Schalter in Pos. 1)
Anzeige aus
(Schalter in Pos. 1)
Anzeige aus
(Schalter in Pos. 0)
Sollte die Überstromschutzfunktion von Phase L1 ausgelöst haben, so ist die 230 V- Kaltgerätebuchse
auf der Vorderseite des Gerätes ohne Spannung.
20
®
D1
2
3
Angeschlossene Geräte werden mit Spannung versorgt.
Normalbetrieb
Spannungsversorgung unterbrochen
Manuell abgeschaltet bzw. die Schutzschaltung hat ausgelöst.
Das System befindet sich ggf. im eingeschränkt
meldebereiten Zustand.
Service-/ Wartungsdienst benachrichtigen!
®
D1 – Komponenten. Mit dem
4
5
schaltet auch die
FB 798662 / 02.10
