Bedienungsanleitung VARIODYN
LED-Anzeige der Lautsprecherkreisanzeige LINE RELAY
Wird ein Lautsprecherkreis mit einem Kreisrelais auf einen Verstärkerkanal aufgeschaltet, wird dies von der
zugehörigen LED angezeigt.
CHANNEL 1
1
2
3
4
5
6

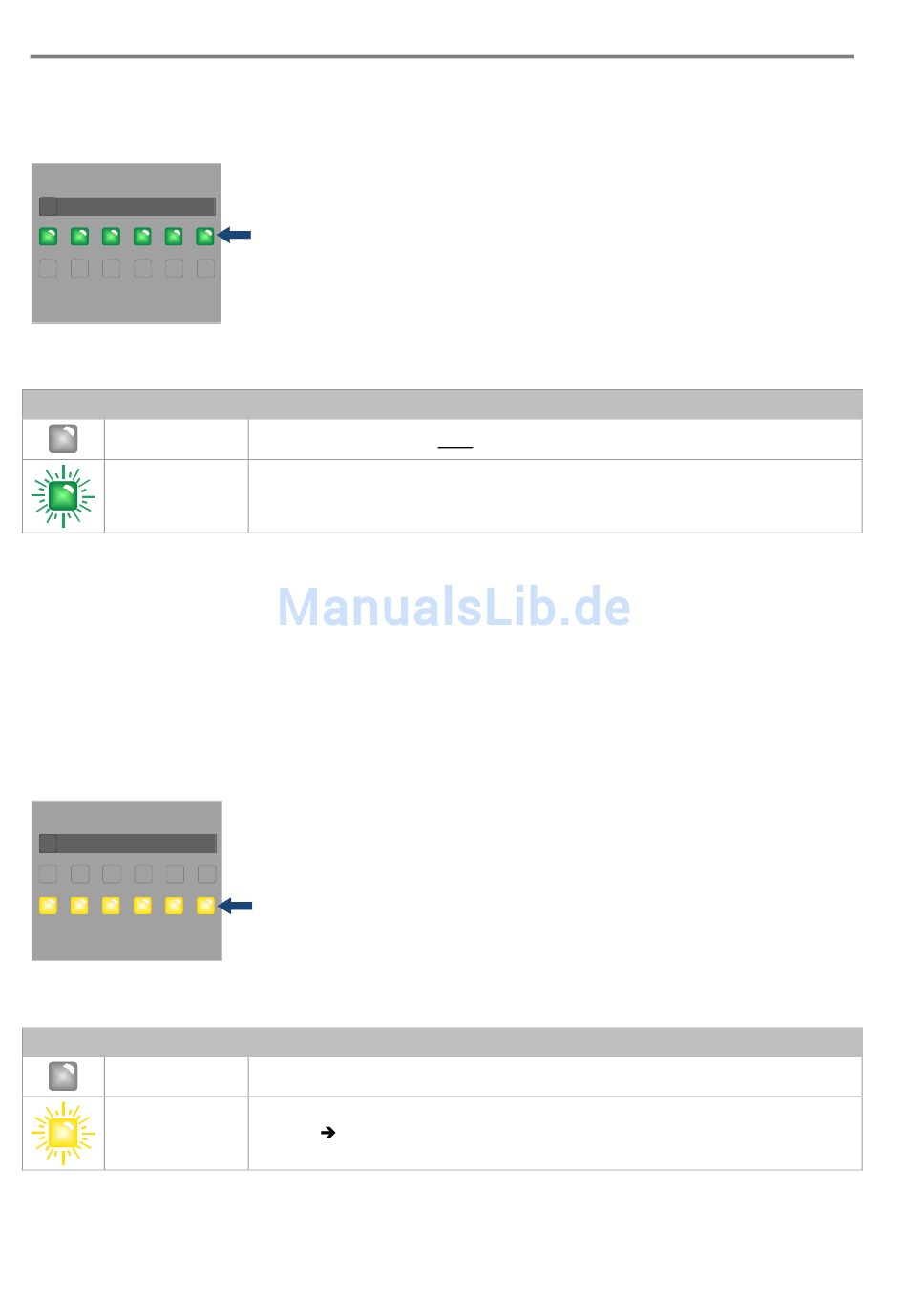

Abb. 5: LED der Lautsprecherkreisanzeige LINE RELAY
Lautsprecherkreisanzeige LINE RELAY für jeweils Verstärkerkanal 1 - 4
aus
leuchtet grün
LED-Anzeige der Lautsprecherkreisfehleranzeige LINE ERROR
Abhängig von der Systemkonfiguration wird jeder Lautsprecherkreis permanent auf Kurzschluss, Erdschluss,
Impedanzabweichung und Unterbrechung überwacht. Bei einem Kurzschluss im Lautsprecherkreis leuchtet die
zugehörige LED gelb.
Der Lautsprecherkreis wird automatisch nicht mehr aufgeschaltet – Der Kurzschluss muss beseitigt werden.
Bei einem Erdschluss oder einer Unterbrechung leuchtet die zugehörige LED gelb - der Lautsprecherkreis ist für
Durchschaltungen weiterhin verfügbar.
CHANNEL 1
1
2
3
4
5
Abb. 6: LED der Lautsprecherkreisfehleranzeige LINE ERROR
Lautsprecherkreisfehleranzeige LINE ERROR für jeweils Verstärkerkanal 1 - 4
aus
leuchtet gelb
10
®
D1
100V-Lautsprecherkreis nicht aufgeschaltet
100V-Lautsprecherkreis aufgeschaltet
6
Normalbetrieb
Störung
Kurzschluss, Erdschluss, Unterbrechung oder Impedanzabweichung
