Bedienungsanleitung VARIODYN
2.3
Universal-Interface-Modul (UIM)
Das Universal Interface-Modul dient als Schnittstellenmodul des VARIODYN
externen analogen Audiosignalen. Neben den 2 analogen Eingängen/Ausgängen verfügt das UIM über 48
Steuerkontakte für Ein-/Ausgänge zur Ansteuerung von externen Geräten, wie z.B. ISDN-Anlagen und
Brandmeldeanlagen.

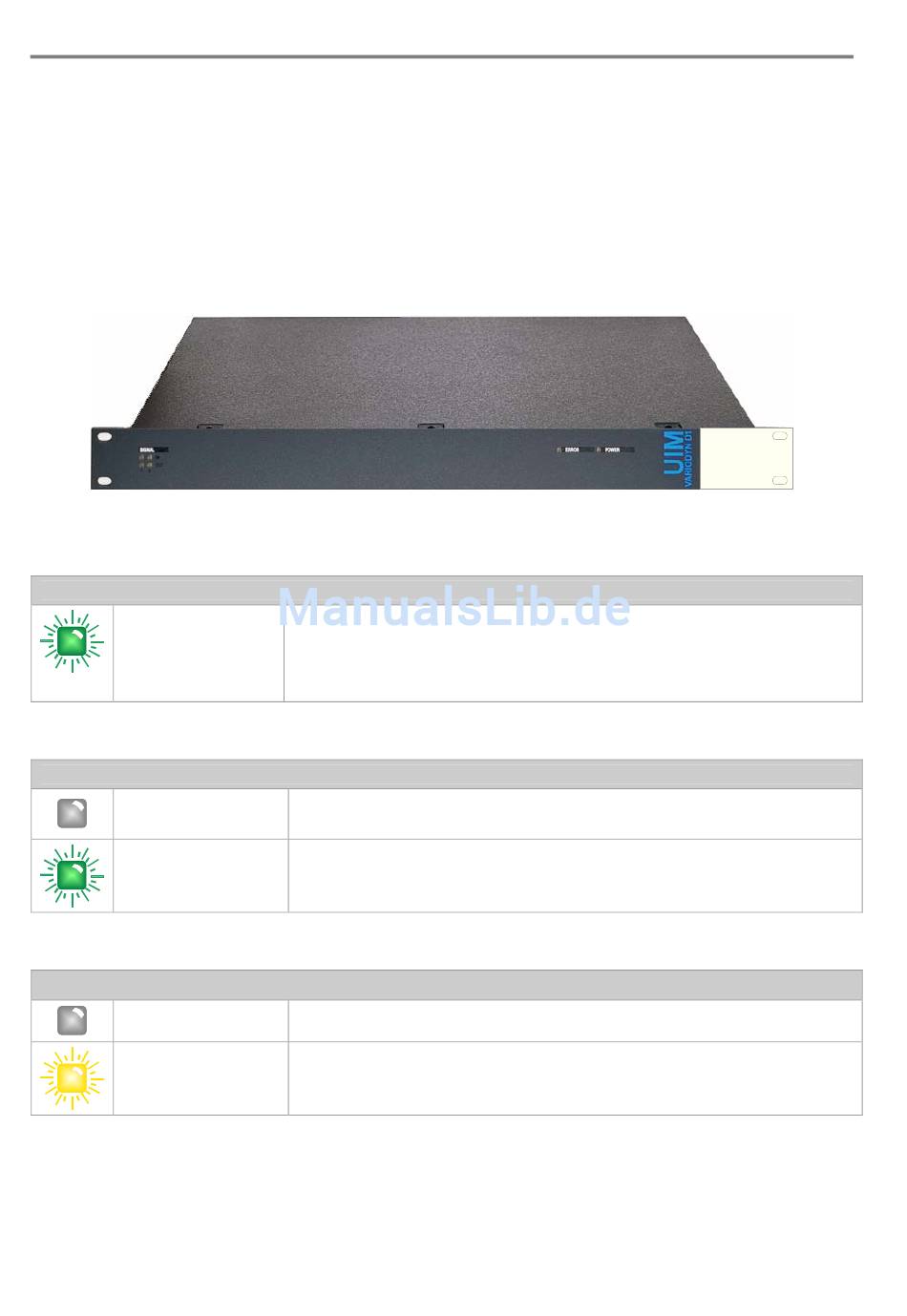

Abb. 10: Vorderansicht des Universal-Interface-Modul (UIM)
SIGNAL
leuchtet/blinkt grün
(in Abhängigkeit
vom Audiosignal)
POWER
aus
leuchtet grün
ERROR
aus
leuchtet gelb
14
®
D1
Das vorhandene Audiosignal an den zwei Audioeingängen und an den zwei
Audioausgängen wird mit jeweils einer LED angezeigt.
Die Helligkeit ist proportional zum Signalpegel. Weiterhin besteht die
Möglichkeit, die Signalstärke des Audiosignales zu bewerten.
Gerät ohne Funktion / Spannungsversorgung nicht angeschlossen
Normalbetrieb
Normalbetrieb
Kommunikationsstörung des DAL-Bus oder das UIM ist falsch konfiguriert
bzw. defekt.
®
D1 Systems zur Anbindung von
FB 798662 / 02.10
