2.5.3 Leistungsverstärker XD-Serie

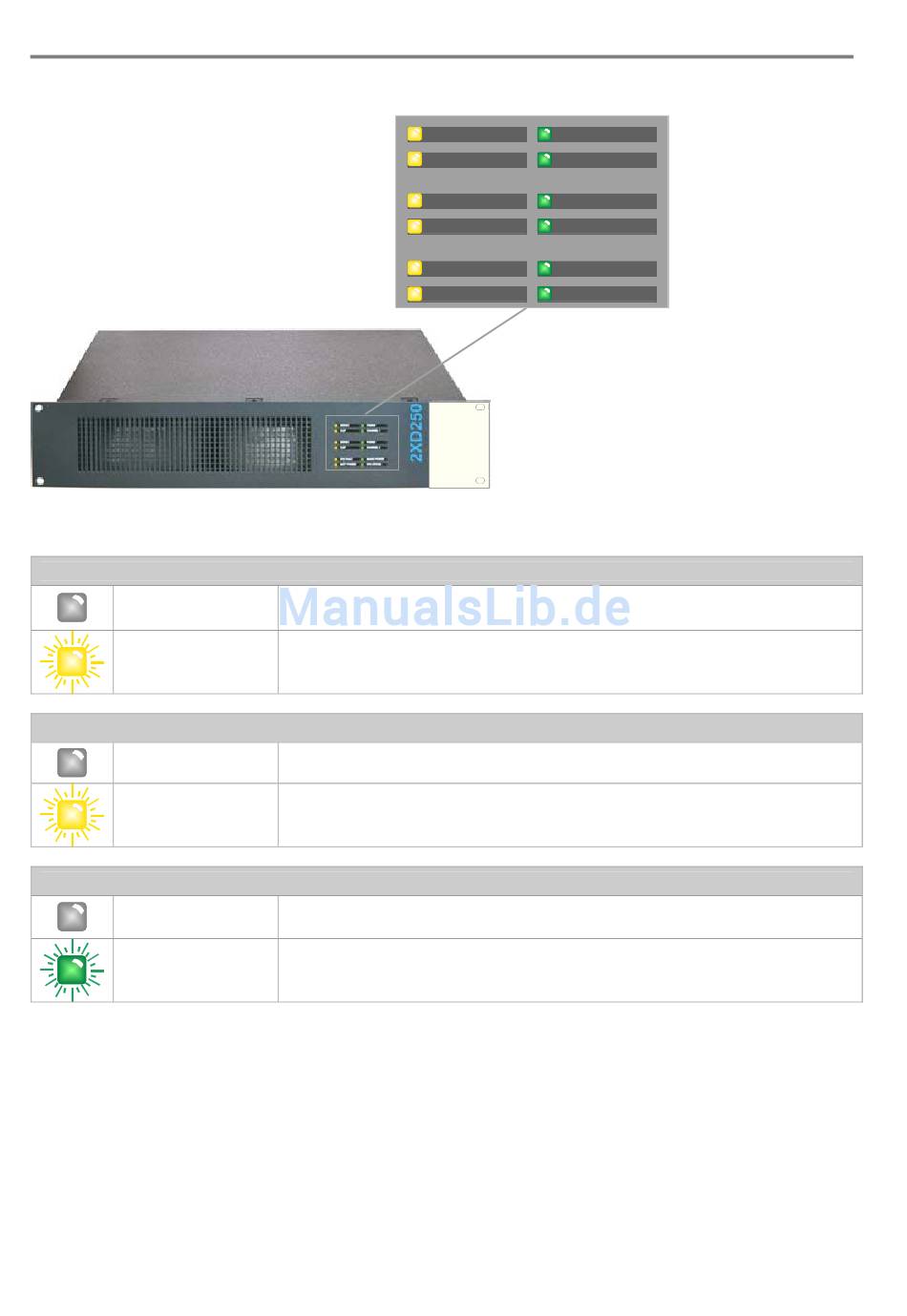

Abb. 14: Vorderansicht des Leistungsverstärkers (Beispiel 2XD250)
CLIP
aus
leuchtet
ERROR
aus
leuchtet gelb
POWER
aus
leuchtet grün
18
®
D1
ERROR
CLIP
ERROR
CLIP
SYS FAULT
BATT POWER
Aussteuerung des Verstärkerkanals im Normalbereich
Verstärkerkanal arbeitet im Grenzbereich (z.B. 0,5 dB unter Volllast oder
Signalpegel zu hoch - ggf. höhere Verstärkerleistung erforderlich).
Normalbetrieb
Fehler des jeweiligen Verstärkerkanals
Gerät ausgeschaltet oder keine Betriebsspannung
Normalbetrieb
POWER
CHANNEL 1
POWER
CHANNEL 2
MAINS POWER
CPU STATUS
FB 798662 / 02.10
