3.
BESCHREIBUNG DER ELEKTRONISCHEN REGELUNG AK 4000
3.1 SICHERHEITSVORSCHRIFTEN
Bevor
Sie
Verkleidungsbleche.
Die elektrische Leitung darf heiße Teile des Kessels nicht berühren (z.B. Rauchzug des Kessels).
Beachten Sie, dass unter die obere Kesselisolierung kein Wasser eindringt (es kann einen
Kurzschluss verursachen).
Überlasten Sie das elektrische Kabel nicht durch gewaltsames Ziehen.
Vor dem Einschließen der elektrischen Komponenten (z.B. des Raumthermostaten, Abgasgebläses
oder der Kesselkreispumpe) ist es notwendig, den Kessel vom Stromnetz zu trennen.
Während des Betriebes des Kessels dürfen keine Abdeckungen (vor allem Kesselelektronik,
Druckgebläse) entfernt werden.
Überprüfen Sie, dass die Netzspannung auf dem Typenschild der Netzspannung entspricht.
Achten Sie auf die Einhaltung der Sicherheits- und technischen Vorschriften.
3.2 ELEKTROANSCHLUSS
Die Regelung AK 4000 ist ein Bestandteil des VIGAS - Kessels. Ans Stromnetz wird die Regelung mit
einem Netzkabel des Kessels in die Steckdose 220/230V angeschlossen. Nach dem Anschluss ans
Stromnetz wird das Display mit Ausgangsmenü aktiviert (Bild 4). Bei einem VIGAS
der Lambda-Stellmotor in die Ausgangsposition eingestellt.
3.3 BETRIEBSBEDINGUNGEN
Elektronische Regelung AK 4000 darf im Temperaturbereich des Raumes von +5 °C bis +45 °C betrieben
werden. Setzen Sie die Regelung weder einer direkten Sonnenbestrahlung noch einer zu hohen
Feuchtigkeit aus.
3.4 WARTUNG DER REGELUNG AK4000
Die Regelung ist in einem sauberen und staubfreien Raum zu betreiben. Staub und Schmutz können Sie
aus dem Reglergehäuse mit einem feuchten, antistatischen Tuch entfernen.

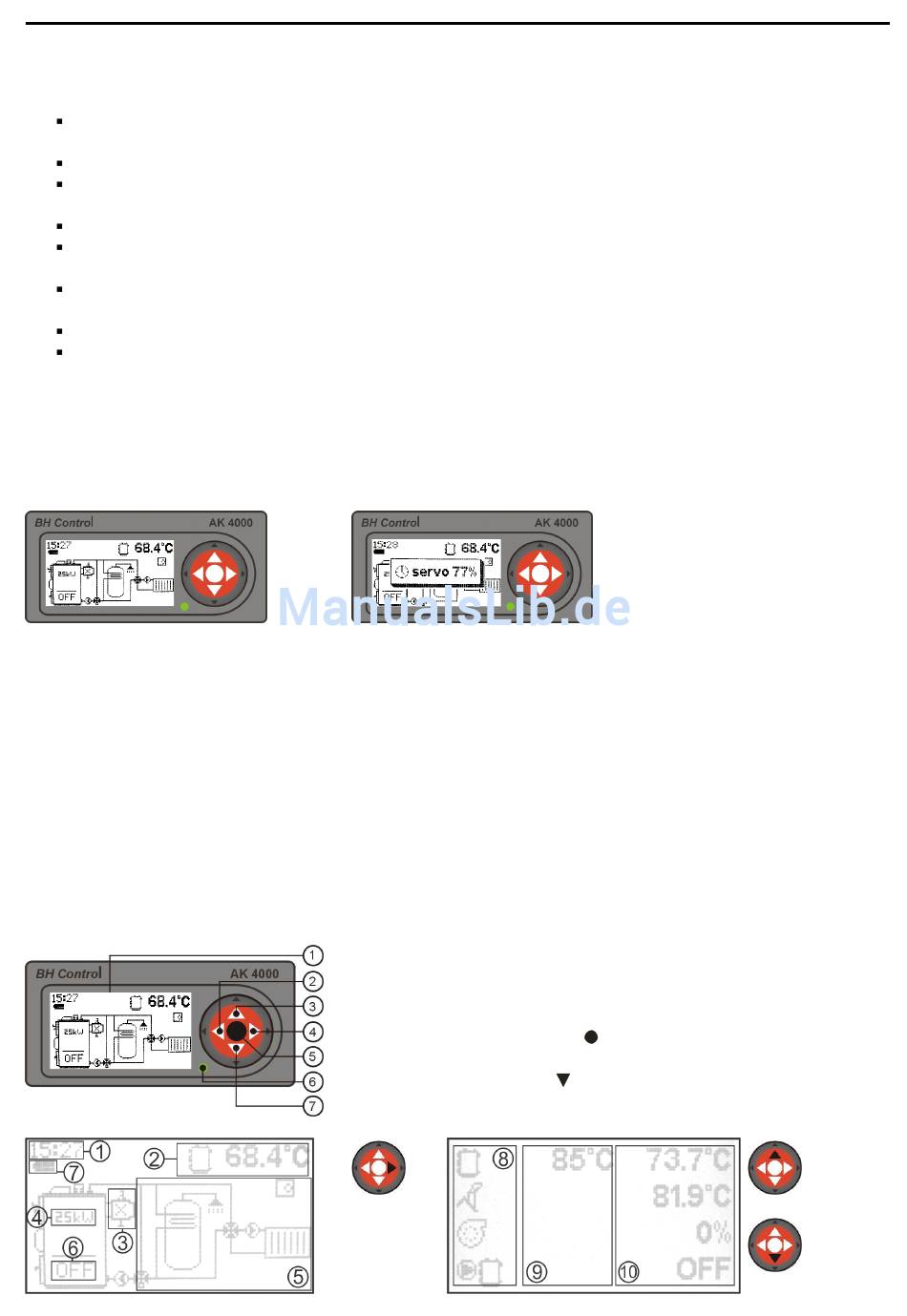

3.5 BEDIENFELD
Ein Bestandteil der Regelung ist das Bedienfeld mit Tasten, Symbolen und Display. Nähere
Informationen sind weiteren Kapiteln dieser Anleitung zu entnehmen. Funktionen der einzelnen Tasten
sind verbunden und hängen vom Begleittext auf dem Display und von der einzelnen werkseingestellten
Konfiguration des Kessels ab.
Grafische Informationen
den
Kessel ans
Bild 4
Bild 6
Bild 7
Stromnetz anschließen,
(Bild 5).
1. Graphisches Display 128 x 64 Pixel
2. Funktionstaste ◄ Eingang
3. Auswahl ▲
4. Funktionstaste ► Abbruch (ESC)
5. Bestätigung
6. Kontroll-LED (grün OK, rot Fehler)
7. Auswahl
Zeileninformationen
Holzvergaserkessel VIGAS
überprüfen Sie
Kompletheit
Lambda Control
Bild 5
(ENTER)
(Kap.13.5)
der
Kessel wird
7
