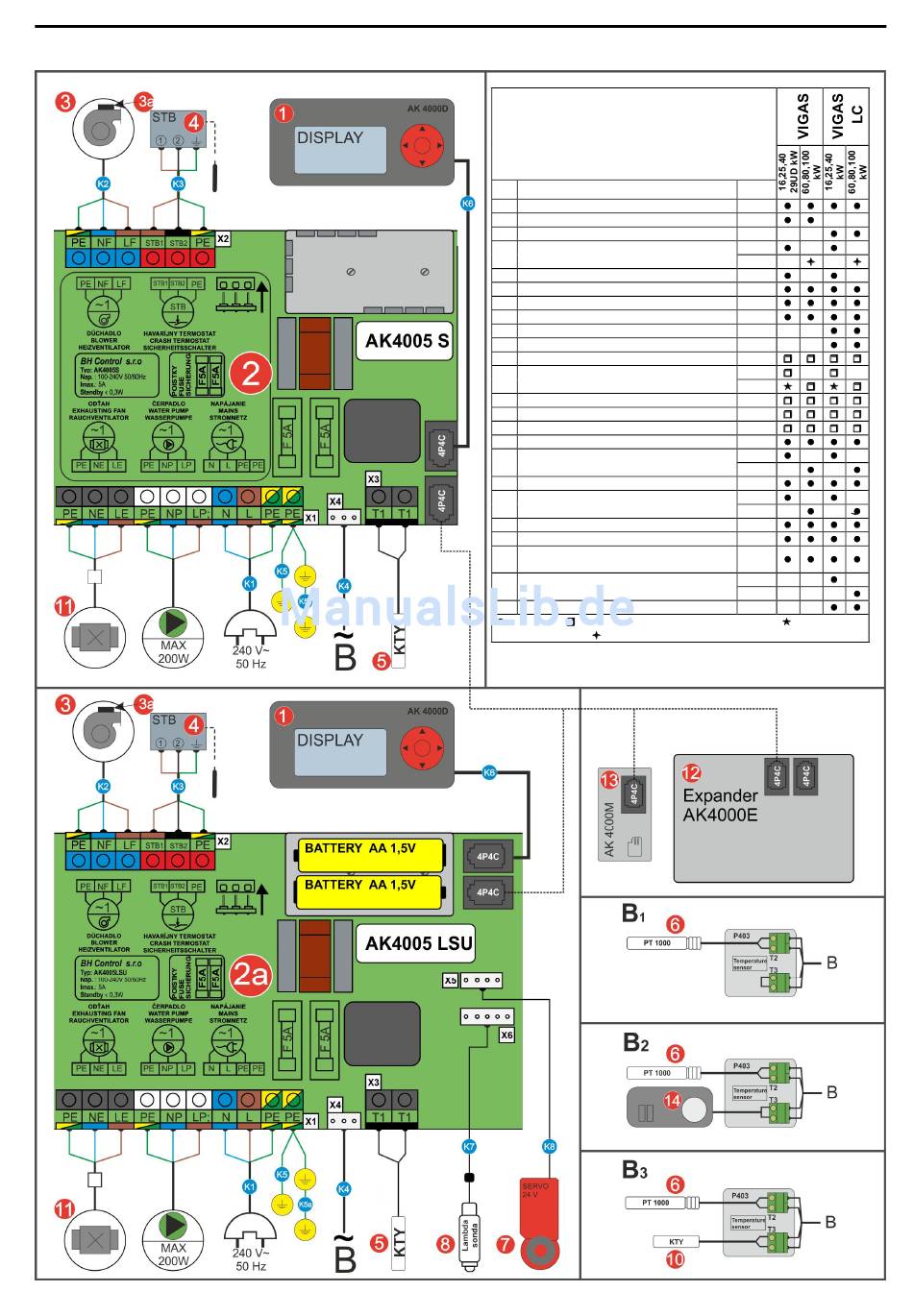

20. ELEKTRO-ANSCHLUSS-SCHEMA

Holzvergaserkessel VIGAS
32
ELEKTRO-SCHEMA
Pos. Beschreibung
1 AK 4000D Display
2 AK 4001S Grundplatine
2a AK 4000SL Lambda-Grundplatine
3 Druckgebläse
3a Kondensator
4 STB Sicherheitstemperaturbegrenzer
5 Kesselfühler UNI Typ: KTY
6 Abgasfühler Typ: PT 1000
7 Stellmotor für Sekundärluftklappe
8 Lambdasonde
10 Speicherfühler Typ: KTY (4m)
11 Abgaszuggebläse
12 Expander AK4000
13 Modul für Softwareupdate AK4000M
14 Raumthermostat
K1 Netzanschluss
K2 Kabel Druckgebläse
K3 Kabelsatz STB
K4 Anschlussdose Temperatursensoren
K5 Erdung Kesselkörper
K5a Erdung Reglergehäuse
Kommunikationskabel AK4000
K6
(4P4C 0,4m)
K7 Anschlussdose Lambdasonde
K8 Kabel Stellmotor
standard, für Zuzahlung – wird nicht geliefert,
VIGAS 40, 40LC, nur für VIGAS 100, 100LC (2 Stück)
Kód
4001
4002/A – –
4003/A – –
0514 2 2
0516 – –
0515 2 2
3029
3026
3027
3008 – –
3009/A – –
3032
0507 – –
0508
SET
4007
3030
3025
3010 – –
3011 – –
3015
3022/A – –
3023/A – –
3018
3019
4006
3024/A – – –
3035/A – – –
3013/A – –
nur für
