Holzvergaserkessel VIGAS
2.1 MASSE UND ANBRINGUNG DER SCHUTZPLATTE AUF BRENNBAREM BODEN

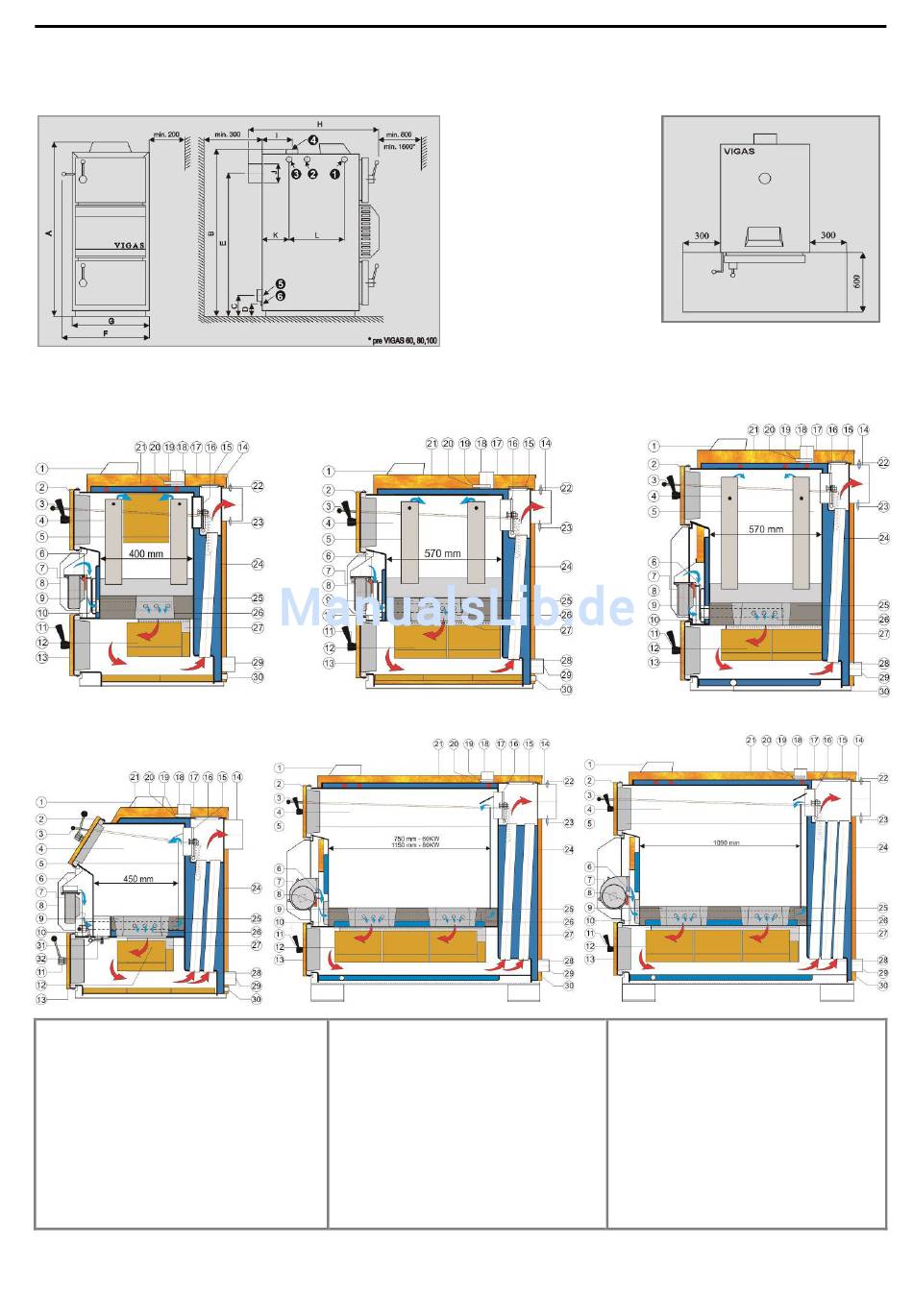

2.2 KESSELSCHEMEN
Schema VIGAS 16
Obr.3
Schema VIGAS 29 UD
LEGENDE
1. Regelung AK 4000
2. Obere Tür
3. Zugstande der Rauchgasklappe
4. Füllraum
5. Führung der Primärluft
6. Servoklappe für Lambda Control
7. Druckgebläse
8. Abdeckung Druckgebläse
9. Feuerbetondüse
10. Blende der Sekundärluft
6
Bild 1
1. Eintrittsstutzen für
2. Öffnung für Tauchgehäuse
3. Austrittsstutzen für
4. Austrittsstutzen für
5. Eintrittsstutzen für
6. Einlassventil
Schema VIGAS 25
Schema VIGAS 60,80
11. Türgriff
12. Schamottsteine
13. Untere Tür
14. Abgasstutzen
15. Tauscherdeckel
16. Anheizklappe
17. Oberer Deckel hinten
18. Vorlaufstutzen
19. Thermische Sicherung
20. Fühler
21. Oberer Deckel vorne
Ablassventil
des Ablassventils
Kühlwasser ¾"
Warmwasser
Rücklaufwasser
Schema VIGAS 40
Schema VIGAS 100
22. Lambdasonde
23. Abgasfühler
24. Wärmetauscher-Röhren
25. Ausmauerung aus Feuerbeton
26. Sekundärluft
27. Brennkammer
28. Richtung der Abgasströmung
29. Rücklaufwasserstutzen
30. Entleerungsstutzen
31. Putzklappe für 29UD
32. Putzöffnung für 29UD
Bild 2
