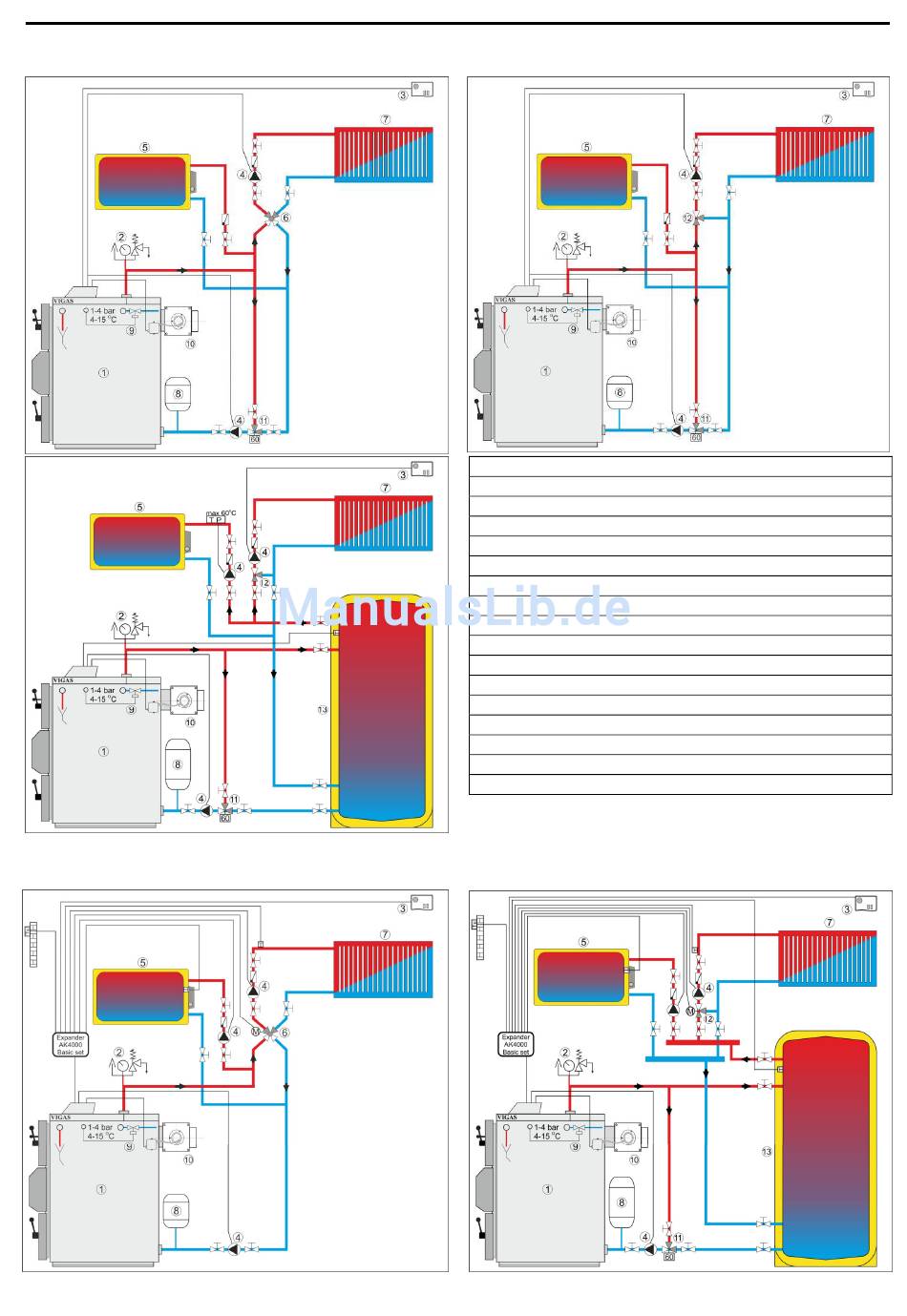

16.3 EMPFOHLENE GRUNDANSCHLUSSSCHEMEN MIT DER REGELUNG AK 4000

ZS-3
16.4 Empfohlene Anschlussschemen mit der Regelung AK 4000 + Expander AK4000 Basic set
ZSE-1
Holzvergaserkessel VIGAS
1. VIGAS Kessel
2. Sicherheitsgruppe
3. Raumthermostat
4. Pumpe
5. Warmwasserspeicher
6. Vier-Wege-Mischer
7. Heizkreis der ZH
8. Ausdehnungsgefäß
9. Ablassventil Honeywell TS 131
10. Abgaszuggebläse
11. Thermostatisches Ventil ESBE VTC 312, VTC 511
12. Drei-Wege-Mischer
13. Pufferspeicher
M - Servomotor
T - Fühler Typ KTY
T - Außenfühler Typ KTY
T E - Pumpenthermostat Warmwasserbereitung
P
ZSE-2
31
