Preparación; Visualización; Elementos De Operación - Unitest TELARIS Fi/RCD Bedienungsanleitung

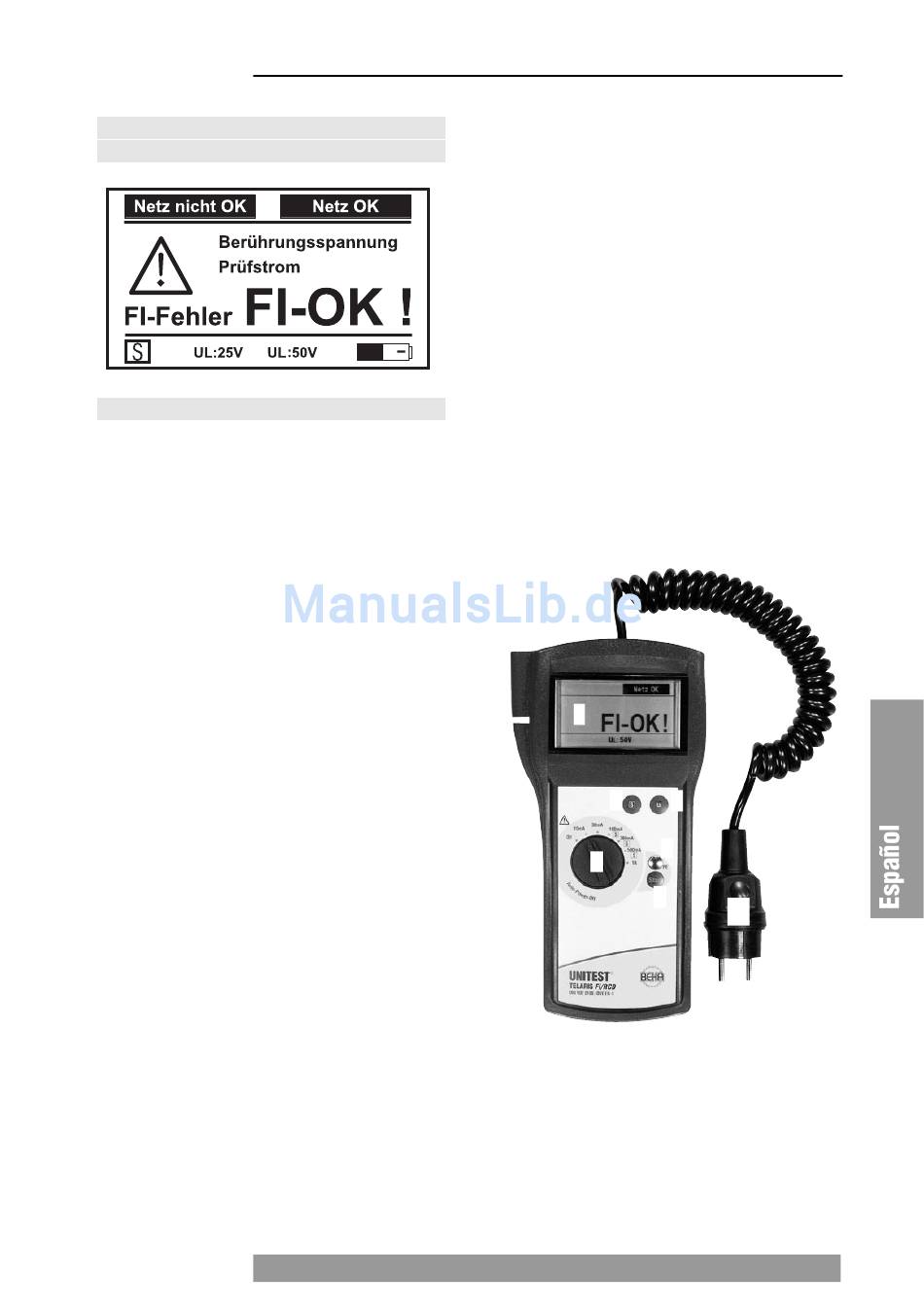

4.0 Preparación
4.1 Visualización
4.2 Elementos de operación
1) Visualización LCD
2) Botón para seleccionar la tensión de 25 ó 50 vol.
3) Botón para encender el umbral de voltaje de
contacto. El voltaje de contacto representa el
voltaje presente durante la medida, error de ais-
lamiento.
4) Interruptor giratorio para equipar corrientes de
caída nominal. Incluida selección para diferen-
ciales más cerca de la falta de corriente.
• El protector de caída de corriente selectiva se
usa puede ser garantizado, que sólo el pro-
tector de corriente caída que está más cerca
de la falta falta de corriente está engatillado.
5) Electrodo de contacto
6) Botón de comienzo de medida
7) Clavija principal con cable en espiral
(conectada al instrumento)
8) Compartimento de batería (parte trasera del
instrumento)
Preparación/Elementos de operación
1
2
4
3
5
6
7
8
43
