Mise en service / Test de disjoncteur à fonction différentielle

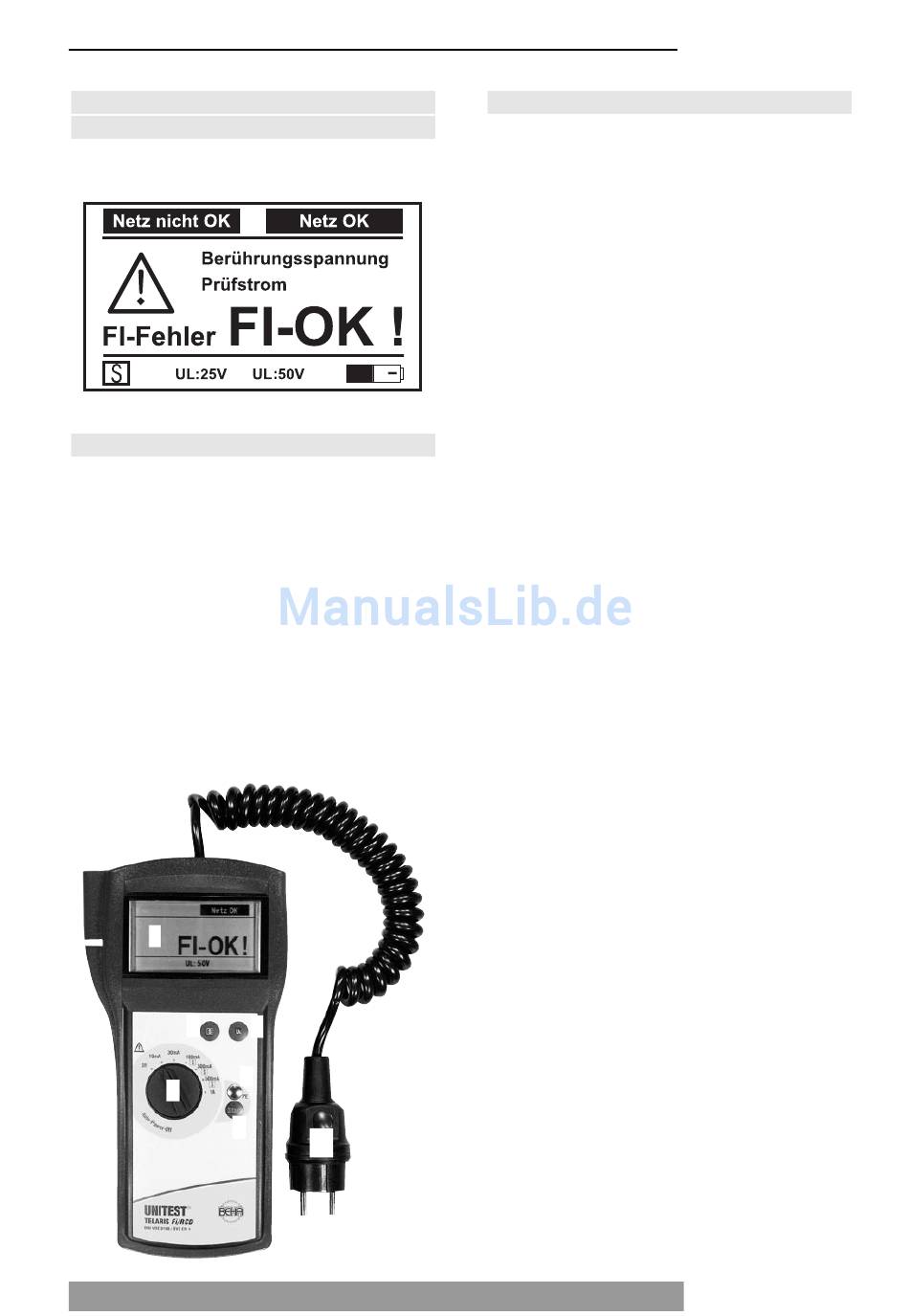

4.0 Mise en service

4.2 Affichage

L'explication des symboles et des messages est
donnée au cours des mesures.

4.1 Fonctions

1) Affichage à cristaux liquides avec symboles
2) Touche "S" pour régler le courant de défaut
sélective.
3) Touche "UL" pour régler le seuil de la tension de
contact
4) Sélecteur rotatif pour réglage des courants de
défaut nominaux
5) Electrode de contact PE
6) Touche pour débuter la mesure.
7) Prise de contact, câble spiralé inclus (monté sur
l'appareil).
8) Logement de la piles (au dos de l'appareil).
1
2
5
4
6
30
3
7
8
5.0 Test de disjoncteur à fonction différentielle
Afin de pouvoir évaluer le parfait fonctionnement du
disjoncteur à fonction différentielle, la tension de
contact UB, générée lors du déclenchement du dis-
joncteur, et le temps ta requis pour couper le circuit
connecté du réseau sont des unités de mesure de
grande importance.
Pour cette raison, la norme DIN VDE 0100 prescrit
comme suit:
a) que la valeur maximum admissible de la tensi on
de contact (25V / 50V) ne doit pas être dépas-
sée à l'intérieur d'un système lors du déclen-
chement du disjoncteur à courant de défaut no-
minal.
b) que le disjoncteur à fonction différentielle se
déclenche à l'intérieur de 300ms.
Le devoir du disjoncteur à fonction différentielle
consiste en la coupure d'un système à l'intérieur de
200 ms après l'occurrence d'un court-circuit à la
masse, avant que la tension de contact ait atteint la
valeur de seuil admissible de 25 V/50 V.
Le test du système devrait démarrer par une ins-
pection visuelle, en particulier des connexions de
conducteurs de protection :
1. Dans des réseaux IT, le conducteur de protec-
tion ne doit pas être connecté au PEN mais avec
la prise de terre locale.
2. Dans des réseaux TN, le conducteur de protec-
tion doit être connecté au PEN avant le disjonc
teur à fonction différentielle.
3. Une mesure d'isolement doit être effectuée. En
particulier, il faut s'assurer qu'il n'y ait pas
connexion entre N et PE après le disjoncteur à
fonction différentielle.
4. Une preuve sur la connexion de basse impé-
dance des conducteurs de compensation de po-
tentiel doit être disponible.
