5.2 Isolationswiderstand messen
Für diese Messung ist das Messobjekt allpolig von jeder Spannung zu trennen.
Zusätzlich ist es allpolig von angeschlossenen weiteren Bauteilen, z. B. Motor-
kondensatoren bzw, Verbrauchern (Lampen, Geräte) zu trennen.
Niemals die Messklemmen kurzschließen, solange das Gerät bei der Isolati-
onsmessung aktiv ist - die hohe Spannung kann das Gerät zerstören.
Niemals länger als 10 Sekunden messen, falls folgende Werte auftreten:
Messspannung 100 V: Isolationswiderstand <500 kΩ
Messspannung 250 V: Isolationswiderstand <1 MΩ
Messspannung 500 V: Isolationswiderstand <2 MΩ
Messspannung 1000 V: Isolationswiderstand <5 MΩ
Nach einer Messung nicht die blanken Messklemmen berühren - Stromschlag-
gefahr durch Restspannung!
Nach jeder Messung Messklemmen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen, allerdings erst, nachdem die Messung tatsächlich
beendet ist (Hochspannungsanzeige aus), sonst Stromschlaggefahr!
Anschluss der Messleitungen:
· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse EARTH.
· Stecken Sie den Stecker der roten Messleitung in die Buchse LINE.

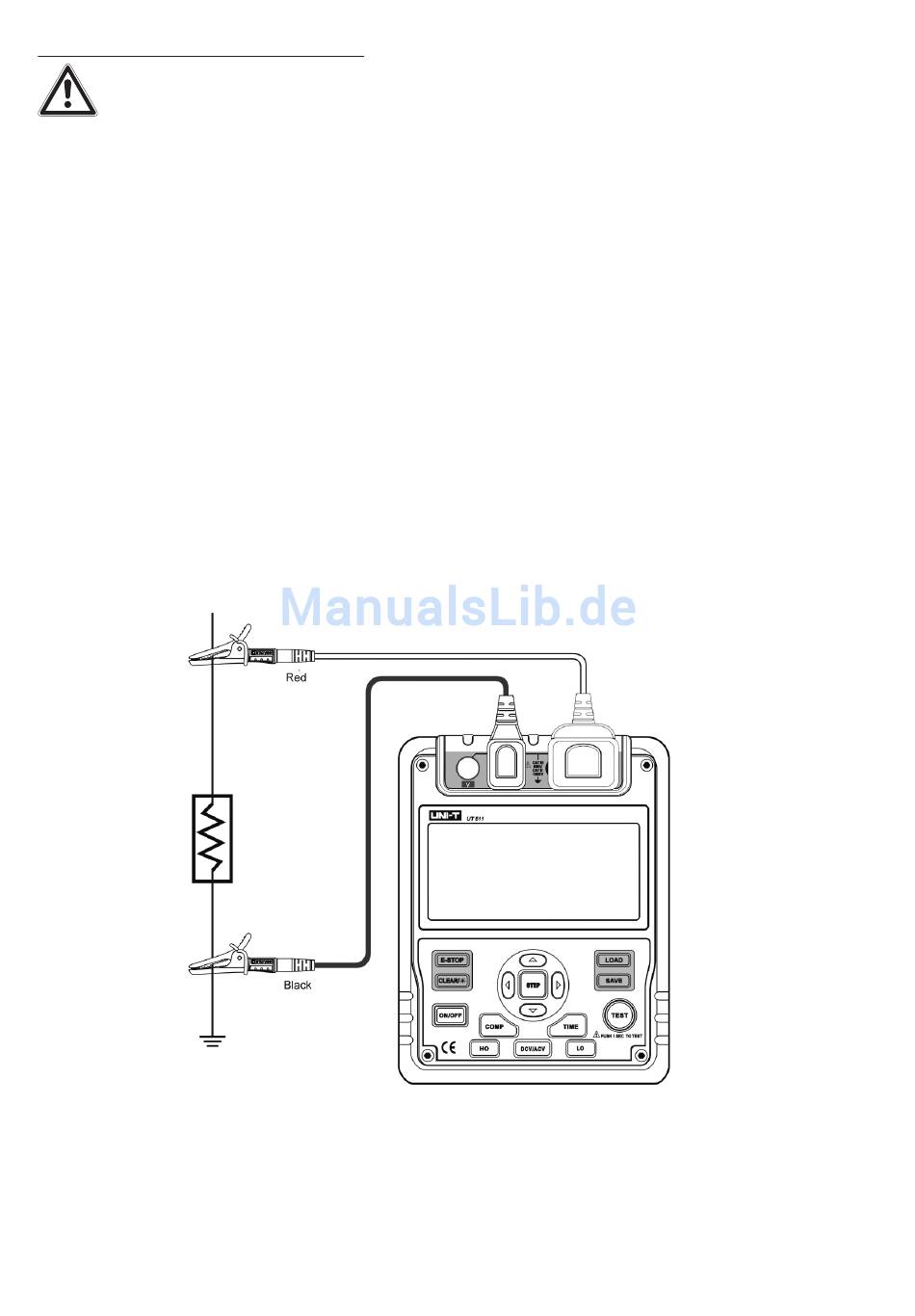

· Schließen Sie die Messklemmen wie im Bild gezeigt, an das Messobjekt an. An der roten
Messleitung liegt später Plus der Messspannung.
· Drücken Sie die Taste „Ho" zur Anwahl der Isolationsmessung.
· Wählen Sie mit den Pfeiltasten oben/unten die gewünschte Messspannung (100 - 250 -
500 - 1000 V) aus.
