Brenner anbauen

Brenner anbauen und einregulieren:

Heizkessel mit 125 kW:

Lochkreis der Brennerbefestigungslö-
cher, Brennerbefestigungslöcher und
Flammrohr-Durchführungsöffnung der
mitgelieferten Brennerplatte entspre-
chen der EN 226.

Heizkessel ab 160 kW:

Falls der Brenneranschluss nicht werk-
seitig vorbereitet wurde, an der beilie-
genden Blindplatte die Flammrohröff-
nung und die Befestigungslöcher bau-
seits erstellen.
■ Max. Flammrohröffnung Ø 230 mm.
Die Wärmedämm-Matte in der Kessel-
tür entsprechend des Flammrohr-
durchmessers ausschneiden.

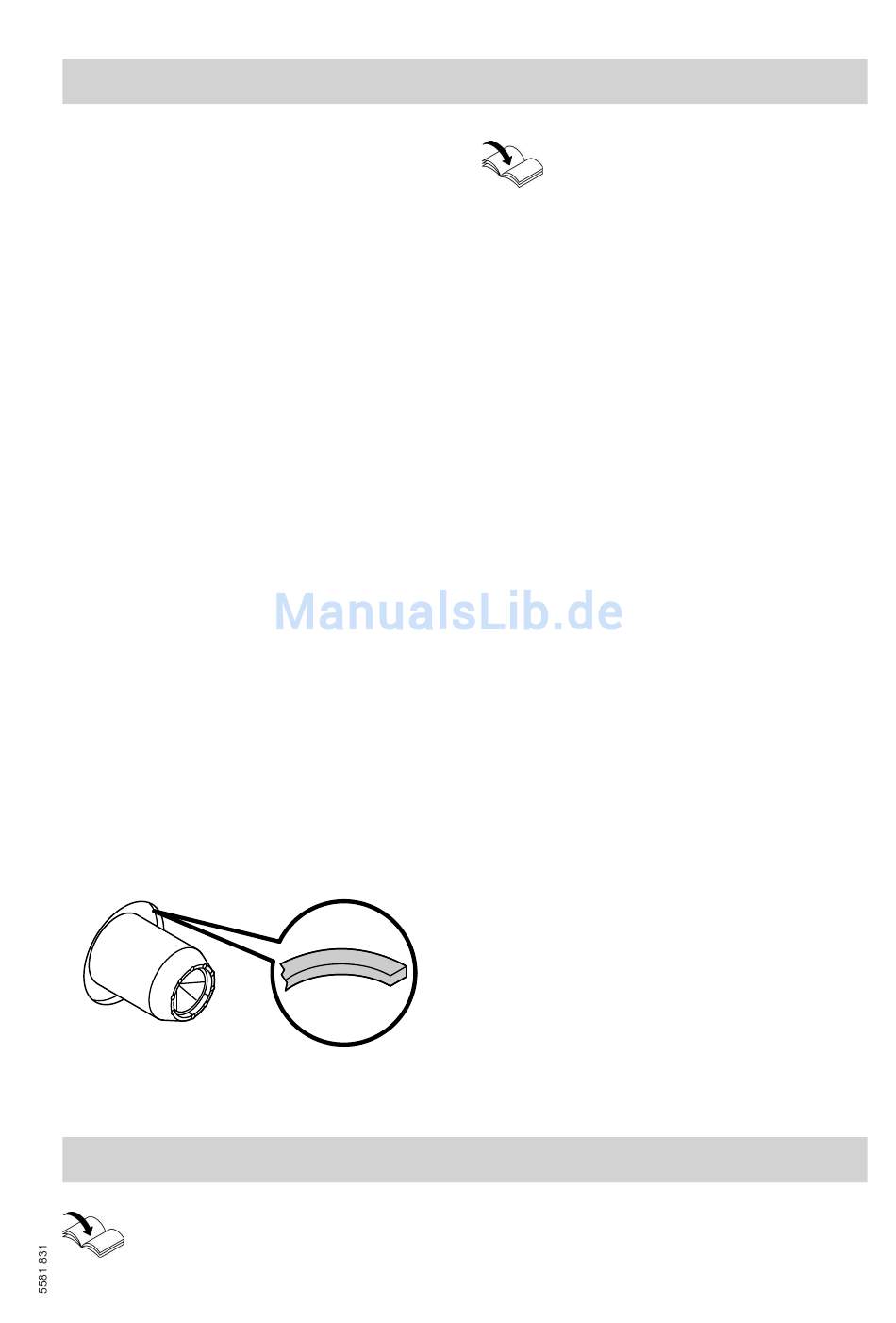

■ Nach Anbau des Brenners Ringspalt
zwischen Flammrohr und Wärme-
dämmblock mit beiliegender Flamm-
rohrabdichtung dichtstopfen.

Hinweise zur Inbetriebnahme

Serviceanleitungen Heizkessel,
Brenner und Kesselkreisrege-
lung
Separate Unterlagen des Bren-
ners.
Hinweis
Das Flammrohr muss von Vorderkante
Brennerplatte mindestens 110 mm in
den Heizkessel hineinragen.
Zur einwandfreien Funktion ist die gefor-
derte Mindest-Flammrohrlänge einzu-
halten.
