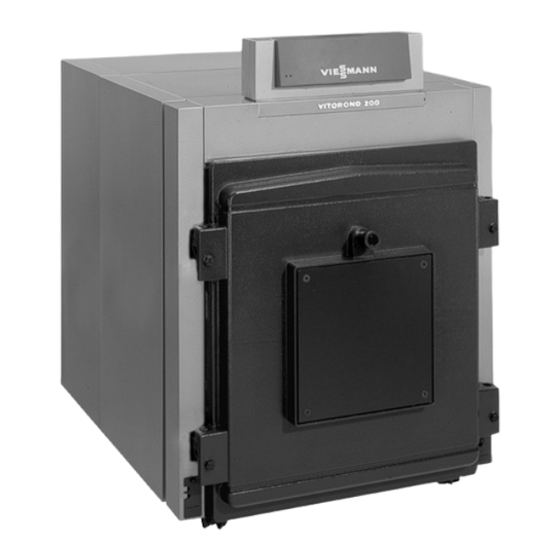

- Seite 1 Montageanleitung für die Fachkraft Vitorond 200 Typ VD2, 320 bis 860 kW Öl /Gas Heizkessel VITOROND 200 5851 086 12/2000...
-
Seite 2: Allgemeine Informationen
Anleitungen. Bei Arbeiten, die ein Öffnen der Rege lung erfordern, darf über die internen Bauteile keine statische Entladung stattfinden. Produktinformation Vitorond 200 Typ VD2 Dreizugkessel in Gussgliederbauweise. Niedertemperatur Öl /Gas Heizkessel für geschlossene Heizungsanlagen nach DIN 4751. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Produktinformation . -
Seite 4: Aufstellung
Aufstellung Abstandsmaße Zur einfachen Montage und Wartung sollten die angebenen Maße eingehal ten werden, bei beengten Platzverhält 500 (200) nissen müssen nur die Mindestab stände (Maße in Klammern) einge halten werden. Im Auslieferungszustand ist die Kessel tür nach links ausschwenkbar ange baut. -
Seite 5: Kesselsegmente
Kesselsegmente Kesselsegmente zusammenbauen Transport Die Kesselsegmente mit geeigneten Transportmitteln in den Aufstellraum einbringen. Zum Einhängen des Ladegeschirrs sind an der Oberseite der Segmente Ösen angegossen. Montage Alle zum Zusammenbau des Heizkes sels benötigten Teile liegen in den Ver packungen Kesselzubehör. Der Kesselkörper besteht aus einem Hintersegment mit angebautem Abgas sammelkasten, einem Vordersegment... - Seite 6 Kesselsegmente Kesselsegmente zusammenbauen (Fortsetzung) A nicht beim Hintersegment 1. Flansche vom Hintersegment 3. Beiliegenden Klebstoff auf die 4. Enden der Dichtschnüre gegen abbauen. Dichtnuten auftragen. Klebstoff ca. Ausfasern mit Klebeband umwi 5 Min. antrocknen lassen. ckeln. 2. Evtl. an den Naben der Segmente vorhandene Grate abfeilen.
- Seite 7 Kesselsegmente Kesselsegmente zusammenbauen (Fortsetzung) 6. Nippel mit Lösungsmittel reinigen 7. Nippel in die Naben einsetzen und und mit dem beiliegenden Gleitmit mit leichten Hammerschlägen tel einstreichen. (Holz- oder Gummihammer) über Kreuz einschlagen (nicht verkanten). Entstandene Grate abfeilen. 8. Hintersegment aufstellen, ausrich 9.
- Seite 8 Kesselsegmente Kesselsegmente zusammenbauen (Fortsetzung) Hinweis zum Presswerkzeug! Bei jedem Pressvorgang nur ein weiteres Segment zusammenziehen, um Undich tigkeiten an den Nabenverbindungen zu vermeiden. Bewegungsgewinde des Presswerkzeugs mit beiliegendem Schmiermittel schmieren. 1. Je ein Grundelement des Presswerk zeugs von vorn in die oberen und unteren Naben einschieben.
- Seite 9 Kesselsegmente Kesselsegmente zusammenbauen (Fortsetzung) Draufsicht Seitenansicht Anordung der Ankerstangen 480 mm und 610 mm Nenn Nenn Anzahl Anzahl Wärmeleistung Wärmeleistung mente mente...
- Seite 10 Kesselsegmente Kesselsegmente zusammenbauen (Fortsetzung) 8. Ankerstangen oben rechts und links sowie unten rechts und links mit Muttern und Scheiben anbauen (Muttern ohne Gewalt anziehen) (siehe Seite 9). 9. Kesseltür vom Vordersegment abbauen. Schrauben M 16 entfer nen und die Tür aus den Scharnier bolzen heben.
-
Seite 11: Verteilerrohr Zusammenbauen Und Einbauen
Kesselsegmente Verteilerrohr zusammenbauen und einbauen 1. Endelement und Zwischenele mente zusammenstecken und mit beiliegenden Blechschrauben befes tigen. 2. Dichtung auf das Flanschelement stecken und Flanschelement mit Blechschrauben befestigen. 3. Verteilerrohr von hinten durch die unteren Naben in den Heizkessel einschieben. Hinweis! Ausströmöffnungen nach oben. -
Seite 12: Wirbulatoren Einschieben Und Kesseltür Anbauen
Kesselsegmente/Anschlüsse Wirbulatoren einschieben und Kesseltür anbauen 1. Bei 320 bis 700 kW: Wirbulatoren in die dritten Heizgaszüge einschieben. 2. Kesseltür einhängen. Im Auslieferungszustand ist die Kes seltür nach links ausschwenkbar angebaut. Falls erforderlich, Schar niere umbauen. 3. Kesseltür mit den Schrauben M 16 befestigen. -
Seite 13: Heizwasserseitige Anschlüsse Erstellen
Anschlüsse Anschlüsse Heizwasserseitige Anschlüsse erstellen 1. Heizungsanlage gründlich spülen Hinweis! (besonders bei Anschluss des Heiz Heizwasserseitige Anschlüsse dürfen kessels an eine vorhandene Hei nur geöffnet werden, wenn der Heiz zungsanlage). kessel drucklos ist. Montageanleitung Hinweis! Anschluss Set Planungsanleitung Vitorond beachten. Der Heizkessel ist nur für Pumpen 2. -
Seite 14: Wärmedämmung
Wärmedämmung Wärmedämmung anbauen = B 3,9 x 9,5 M 12 M 16 1044 mm 1090 mm 1. Traversen mit Schrauben M 16, 3. Haltewinkel hinten mit den Befesti 5. Abstandhalter mit Blechschrauben Scheiben und Muttern an den betref gungsschrauben des Abgassammel B 3,9 x 9,5 an Verbindungsbleche fenden Ösen befestigen. - Seite 15 Wärmedämmung Wärmedämmung anbauen (Fortsetzung) Nenn Wärmeleistung Maß a Maß b 1. Wärmedämm-Matte unten unter dem Heizkessel durchschieben. Mattenende umschlagen und Matte mit dem Stiel der Reinigungsbürste (Griff zur Matte hin) nach hinten durchschieben. 2. Wärmedämm-Matten außen über den Kesselkörper legen. 3.
- Seite 16 Wärmedämmung Wärmedämmung anbauen (Fortsetzung) 5. Hinterblech rechts und links mit den Haken in die Haltewinkel einhängen und mit Blechschrauben B 3,9 x 9,5 miteinander verschrauben. B 3,9 x 9,5 6. Seitenbleche entsprechend Tabelle mit den Haken in die Schlitze der Haltewinkel hinten, Verbindungsble che und Schienen einhängen.
-
Seite 17: Regelung Anbauen
Wärmedämmung Regelung anbauen ¨ Vorsicht! Kapillaren nicht knicken, da sonst die Funktion der Fühler nicht gewährleistet ist. 1. Regelungshinterteil mit den Haken an der Unterseite in das Vorderblech einschieben. 2. Regelungshinterteil mit Blech schrauben B 3,9 × 30 an das Vorderblech schrauben. -
Seite 18: Oberbleche Anbauen
Wärmedämmung/Brenner Oberbleche anbauen B 3,9 x 9,5 1. Oberblech vorn und Oberblech Mitte (ab 500 kW) mit den Haken in die Seitenbleche einhaken. B 3,9 x 9,5 2. Oberblech hinten mit den Haken in die Seitenbleche einhaken und mit Blechschrauben B 3,9 x 9,5 an die Hinterbleche schrauben. -
Seite 19: Brenner Einstellen
Brenner Brennstoffe Bei Ölbrenner: Heizöl EL nach DIN 51603. Bei Gasbrenner: Erdgas und Flüssiggas nach DVGW Arbeitsblatt G 260/I und II bzw. den ört lichen Bestimmungen entsprechend. Brenner einstellen Einregulierung des Brenners siehe separate Unterlagen des Brenners. Den größten Öl bzw. Gasdurchsatz Betrieb mit Brennerbelastung y 60 % Betrieb mit Brennerbelastung t 60 % des Brenners auf die angegebene... -
Seite 20: Inbetriebnahme Und Einregulierung
Rechenwerte zur Auslegung des Schornsteines nach DIN 4705 bezogen auf 13 % CO bei Heizöl EL und auf 10 % CO bei Erdgas. Abgastemperaturen als gemessene Bruttowerte bei 20 ºC Verbrennungslufttemperatur. Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (0 64 52) 70 0 Telefax: (0 64 52) 70 27 80...
