Viessmann VITOROND 200 Serviceanleitung
Vorschau ausblenden Andere Handbücher für VITOROND 200:

Werbung

Serviceanleitung
für die Fachkraft

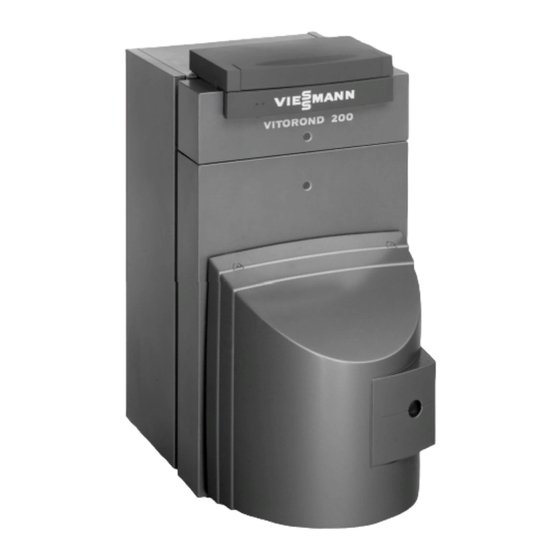

Vitorond 200
Typ VR2, 15 bis 33 kW
Öl /Gas Heizkessel
VITOROND 200
Bitte aufbewahren!
5681 489
1/2003

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITOROND 200

  • Seite 1 Serviceanleitung für die Fachkraft Vitorond 200 Typ VR2, 15 bis 33 kW Öl /Gas Heizkessel VITOROND 200 Bitte aufbewahren! 5681 489 1/2003...
  • Seite 2: Allgemeine Informationen

    Bauteilen mit sicherheitstechnischer Inspektion, Wartung und Instand Funktion sind unzulässig. setzung müssen von autorisierten Bei Austausch müssen die passenden Fachkräften (Heizungsfachbetrieb/ Original Einzelteile von Viessmann Vertragsinstallationsunternehmen) oder gleichwertige, von Viessmann durchgeführt werden. freigegebene Einzelteile verwendet werden. Bei Arbeiten an Gerät/Heizungsanlage diese spannungsfrei schalten (z.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhaltsverzeichnis Seite Allgemeine Informationen Sicherheitshinweise ....................... Erstinbetriebnahme, Inspektion und Wartung Erstinbetriebnahme .
  • Seite 4: Erstinbetriebnahme, Inspektion Und Wartung Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion und Wartung Erstinbetriebnahme Bedienungsanleitung, Serviceanleitung Regelung und Brenner 1. Prüfen, ob die Zuluftöffnung des 3. Rückschlagklappen öffnen. Aufstellraumes geöffnet ist. 4. Heizungsanlage mit Wasser füllen 2. Vordruck des Membran Ausdeh und entlüften, bis der Fülldruck nungsgefäßes prüfen. größer (0,1 bis 0,2 bar) als der Ist der Vordruck des Membran Vordruck des Membran Ausdeh Ausdehnungsgefäßes niedriger...
  • Seite 5: Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung 1. Anlage außer Betrieb nehmen 2. Regelscheibe Vitoair schließen (falls vorhanden) 1. Drehknopf A am Motor der Vitoair eindrücken und in Stellung 5 drehen. 2. Regelscheibe mit Riegel B feststellen. 3. Kesseltür öffnen und Wirbulatoren herausziehen und reinigen Hinweis! Bei Gasbrenner Gasanschlussrohr abbauen.
  • Seite 6: Dichtungen Und Wärmedämmteile Prüfen

    Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 4. Heizfläche und Abgasabzug reinigen 5. Dichtungen und Wärmedämmteile prüfen 1. Dichtungen und Dichtschnüre der Kesseltür auf Beschädigungen prüfen. 2. Wärmedämmteile von Brenn kammer und Kesseltür auf Beschädigungen prüfen. 3. Beschädigte Teile austauschen.
  • Seite 7 Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 6. Wirbulatoren einschieben und Kesseltür schließen Hinweis! Bei Gasbrenner Gasanschlussrohr anbauen. ¨ Sicherheitshinweis! Dichtheitsprüfung aller gasseitigen Verbindungen durchführen. A Wirbulatoren (siehe Seite 13) 7. Heizungs und trinkwasserseitige Anschlüsse auf Dichtheit prüfen 8. Sicherheitsventile auf Funktion prüfen...
  • Seite 8: Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 9. Membran Ausdehnungsgefäß und Druck der Anlage prüfen Hinweise des Herstellers des Membran Ausdehnungsgefäßes beachten. Prüfung bei kalter Anlage durchführen. 1. Anlage so weit entleeren bzw. Kappenventil am Membran Ausdehnungsgefäß schließen und Druck abbauen, bis Mano meter 0 anzeigt.
  • Seite 9: Mischer Auf Leichtgängigkeit Und Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 11. Mischer auf Leichtgängigkeit und Dichtheit prüfen 1. Motorhebel vom Mischergriff abziehen und Mischer auf Leichtgängigkeit prüfen. 2. Dichtheit des Mischers prüfen. Bei Undichtheit O Ring Dichtungen austauschen. 3. Motorhebel einrasten. 12. Nebenluftvorrichtung prüfen (falls vorhanden) Riegel an der Regelscheibe lösen.
  • Seite 10: Einzelteilliste

    002 Oberblech separate Einzelteilliste 003 Seitenblech 004 Wärmedämm Matte für Kesselkörper 005 Hinterblech 006 Wärmedämm Matte hinten 007 Vorderblech oben 009 Vorderblech unten 011 Schriftzug Vitorond 200 014 Kantenschutz 027 Abdeckung für Bodenblech 035 Dekorklebeband 039 Befestigungselemente 040 Zierkappe 041 Verschluss...
  • Seite 11 Einzelteilliste Einzelteilliste (Fortsetzung)
  • Seite 12 Einzelteilliste Einzelteilliste (Fortsetzung) Einzelteile Verschleißteil 008 Bodenblech 038 Reinigungsbürste 015 Tauchhülse 016 Wärmedämmblock für Kesseltür Nicht bei 33 kW. Nur bei 33 kW. 018 Kesseltür Nur bei 15 und 27 kW. 019 Scharnierbügel Nur bei 22 und 33 kW. 020 Dichtpackung 12 × 16 × 1774 mm Nur bei 18 kW.
  • Seite 13 Einzelteilliste Einzelteilliste (Fortsetzung)
  • Seite 14: Anhang

    Anhang Technische Daten Nenn Wärmeleistung Produkt ID Nummer gemäß Wirkungsgradrichtlinie CE 0645 AU 114 gemäß Gasgeräterichtlinie CE 0197 AU 21 Heizgasseitiger Widerstand mbar 0,06 0,07 0,08 0,08 0,08 Notwendiger Förderdruck mbar 0,05 0,05 0,05 0,05 0,05 Abgaskennwerte Temperatur Kesselwassertemp. 40 ºC ºC Kesselwassertemp.
  • Seite 15: Protokoll

    Anhang Protokoll Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...
  • Seite 16: Konformitätserklärung

    Bei der gemäß EnEV erforderlichen energetischen Bewertung von heiz und raumlufttechnischen Anlagen nach DIN V 4701 10 können bei der Bestimmung von Anlagenwerten für das Produkt Vitorond 200 die bei der EG Baumuster prüfung nach Wirkungsgradrichtlinie ermittelten Produktkennwerte verwendet werden (siehe Tabelle Technische Daten).
