INSTALLATION
1.1 Installation des Bedienfeldes
Das Bedienfeld ist für die Montage an einer flachen Wand
vorgesehen.
1.2 Montage

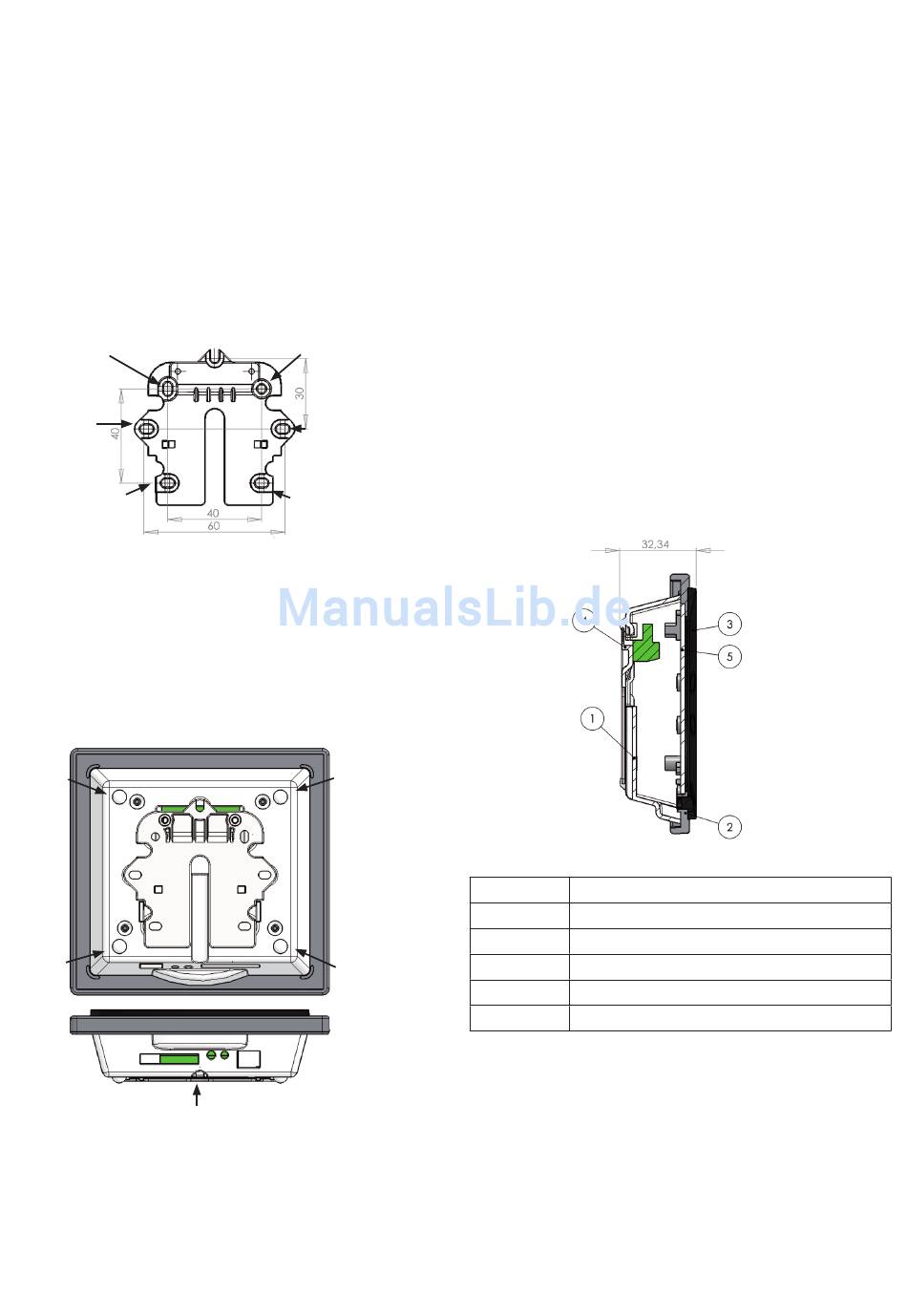

Ermitteln Sie die Wandposition für die Bedienfeldmontage und
markieren Sie die Schraubenlochpositionen. Es müssen
mindestens vier Schrauben verwendet werden (zwei Unten und
zwei Oben).
Erforderliche
Schraube
Schraube
Erforderliche
Schraube
Halten Sie den Wandrahmen an die Wand und markieren Sie die
Schraubenlochpositionen. Das Bohren von Löchern, die Loch-
größe und die verwendeten Schrauben zur Befestigung des
Bedienfeldes müssen dem Wandmaterial entsprechen.
Setzen Sie das Bedienfeld in die Halterungen ein und kippen Sie
es gegen die Wand. Für eine optimale Stabilität müssen die vier
Stützpunkte in den Ecken des Displays die Wand berühren.
Stütz-
punkt
Stütz-
punkt
Unter der Bedienfeldes befindet sich ein Zugang für den:
A: Klemmenblock. Anschluss an Hauptplatine
Erforderliche
Schraube
Schraube
Erforderliche
Schraube
Stütz-
punkt
Stütz-
punkt
A
Ein Niederstromkabel mit 4 x 0,25 mm
Gerät und dem Bedienfeldes verlegt werden. Die maximale
Kabellänge beträgt 50 m. Bei Kabellängen über 50 m ist der
Spannungsabfall zu hoch, was die Betriebssicherheit
beeinträchtigen kann.
Montage der Wandhalterung:
1. Verschrauben Sie zunächst die Halterung sicher an der
flachen Wand und führen Sie das Kabel von unten ein.
2. Verbinden Sie das Niederstromkabel mit dem Klemmenblock.
Sichern Sie, dass das Kabel an beiden Enden mit denselben
Zahlen verbunden ist. (Zwischen dem Bedienfeld und der
Hauptplatine im Gerät.)
3. Befestigen Sie das Bedienfeld in der Wandhalterung, indem
Sie es von oben einschieben. Das Bedienfeld ist dabei unten
leicht nach außen geneigt. Drücken Sie abschließend die
Unterseite ein, bis sie eben auf der Wand anliegt. Ziehen Sie
das Bedienfeld bei der Demontage an der Unterseite leicht
von der Wand weg und ziehen Sie es danach heraus.
Pos.
Beschreibung
1
Bedienfeldgehäuse
2
Vorderseite des Bedienfeldes
3
Berührungsfläche des Displays
4
Wandhalterung
5
Displayglas
muss zwischen dem
2
3
