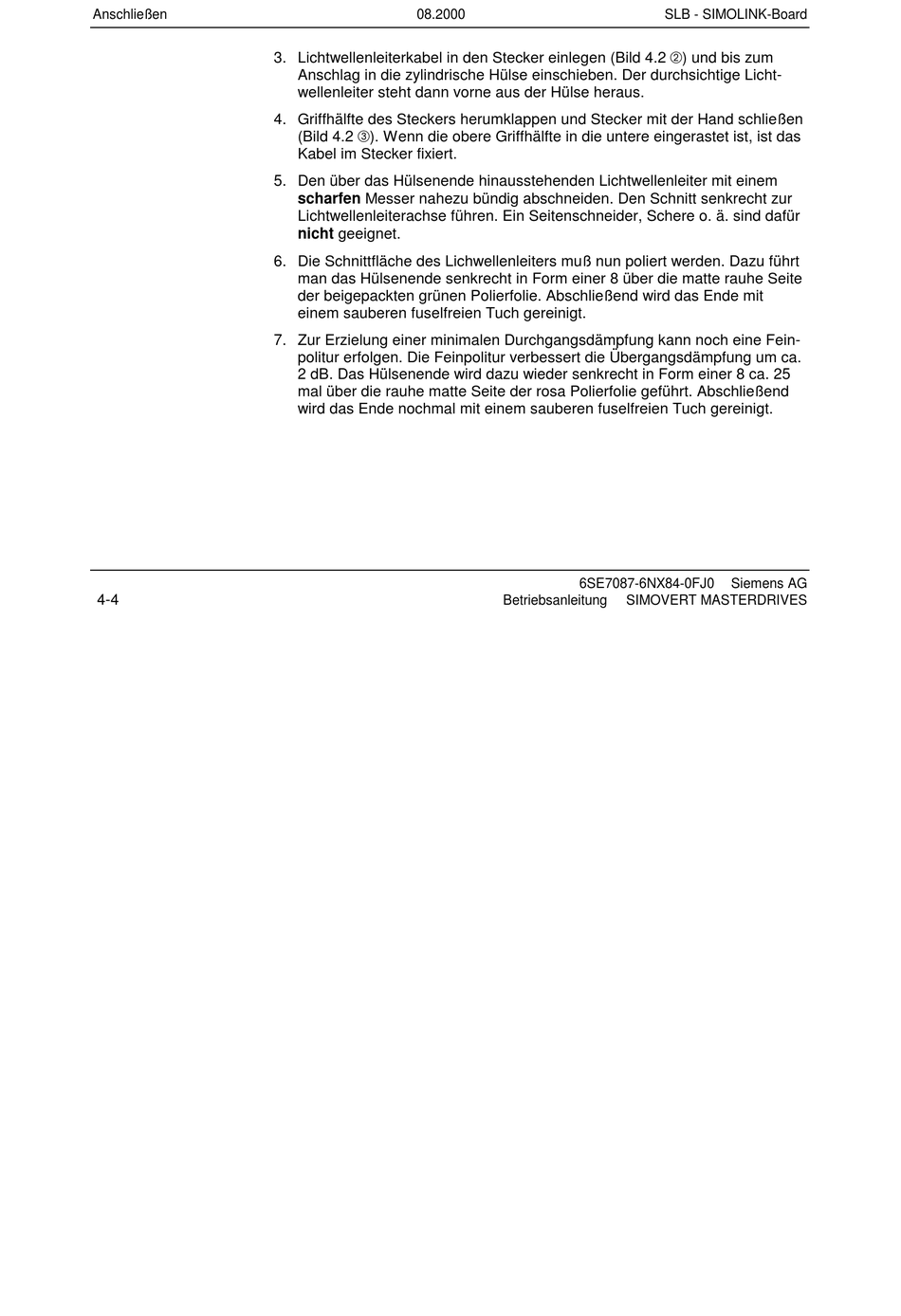

Anschließen
4-4
08.2000
3. Lichtwellenleiterkabel in den Stecker einlegen (Bild 4.2 ¦) und bis zum
Anschlag in die zylindrische Hülse einschieben. Der durchsichtige Licht-
wellenleiter steht dann vorne aus der Hülse heraus.
4. Griffhälfte des Steckers herumklappen und Stecker mit der Hand schließen
(Bild 4.2 §). Wenn die obere Griffhälfte in die untere eingerastet ist, ist das
Kabel im Stecker fixiert.
5. Den über das Hülsenende hinausstehenden Lichtwellenleiter mit einem
scharfen Messer nahezu bündig abschneiden. Den Schnitt senkrecht zur
Lichtwellenleiterachse führen. Ein Seitenschneider, Schere o. ä. sind dafür
nicht geeignet.
6. Die Schnittfläche des Lichwellenleiters muß nun poliert werden. Dazu führt
man das Hülsenende senkrecht in Form einer 8 über die matte rauhe Seite
der beigepackten grünen Polierfolie. Abschließend wird das Ende mit
einem sauberen fuselfreien Tuch gereinigt.
7. Zur Erzielung einer minimalen Durchgangsdämpfung kann noch eine Fein-
politur erfolgen. Die Feinpolitur verbessert die Übergangsdämpfung um ca.
2 dB. Das Hülsenende wird dazu wieder senkrecht in Form einer 8 ca. 25
mal über die rauhe matte Seite der rosa Polierfolie geführt. Abschließend
wird das Ende nochmal mit einem sauberen fuselfreien Tuch gereinigt.
SLB - SIMOLINK-Board
6SE7087-6NX84-0FJ0
Betriebsanleitung SIMOVERT MASTERDRIVES
Siemens AG
