Beschreibung
1-2
08.2000
DISPATCHER Transceiver
Teilnehmer Teilnehmer
0 1
I O I
Datenrichtung
Teilnehmer Teilnehmer
n n-1
Transceiver Transceiver

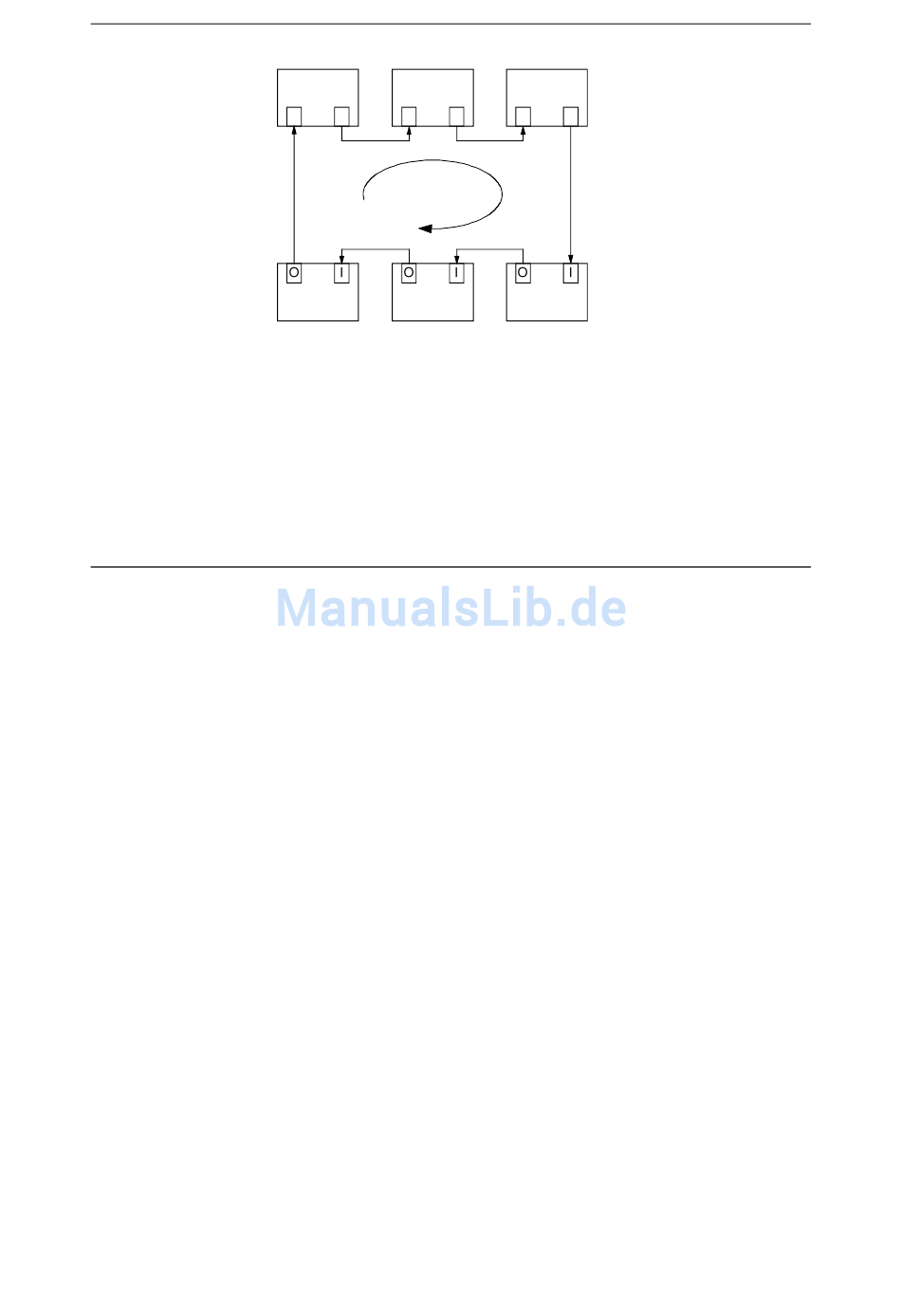

Bild 1-1 Bus-Ringstruktur
Die Datenübertragung zwischen den einzelnen Teilnehmer erfolgt mittels
Lichtwellenleiter. Als Übertragungmedium können Kunststoff- oder
Glasfaserkabel verwendet werden.
Die Optionsbaugruppe SLB verfügt über einen 24 V-Spannungseingang zur
externen Spannungsversorgung der Baugruppe. Dadurch wird sichergestellt,
daß auch bei ausgeschaltetem Um-/Wechselrichter der Datenaustausch im
SIMOLINK aufrechterhalten wird.
