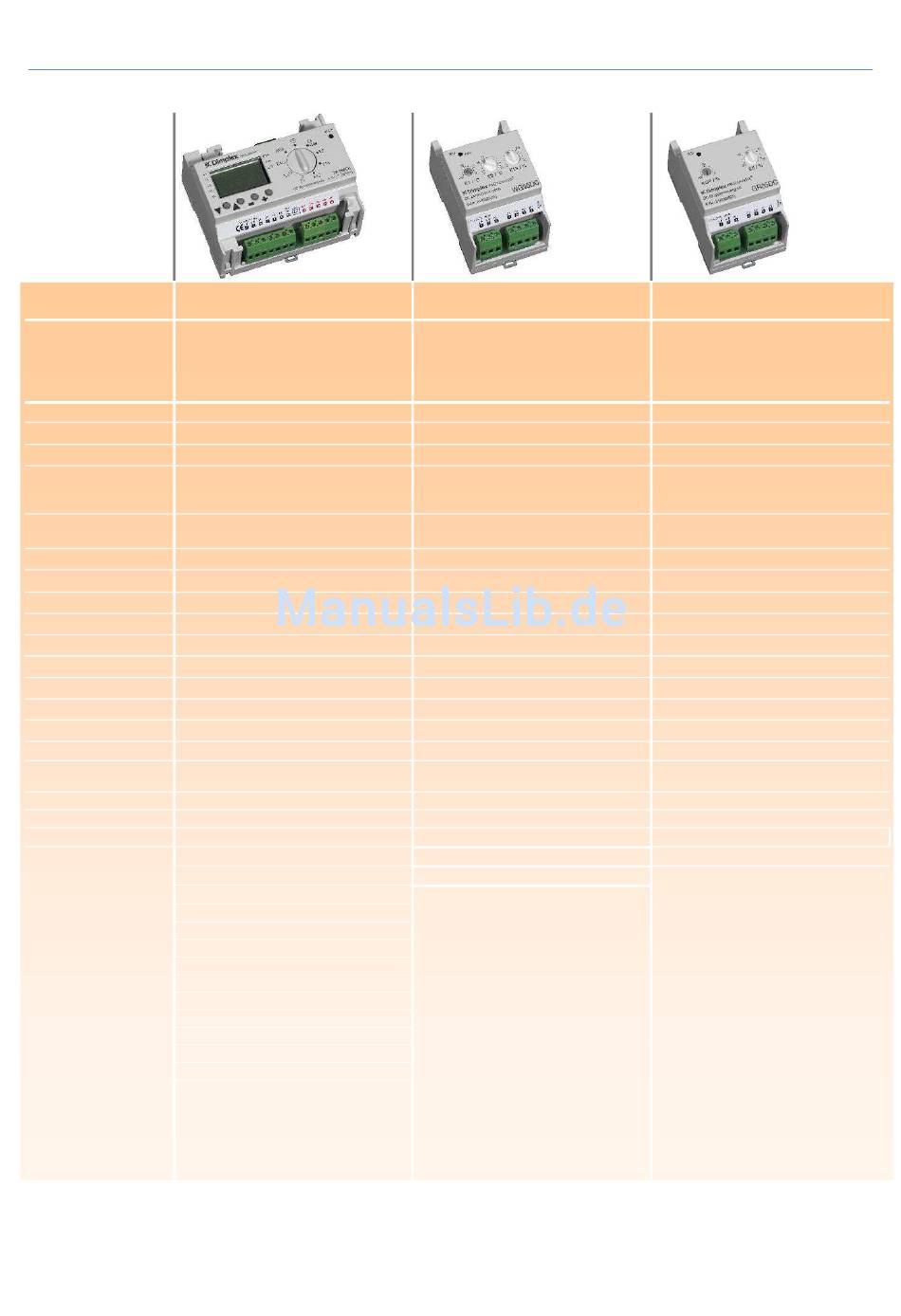

10.4 Aktuelle Zentral- und Gruppensteuergeräte für Steuerspannung DC 0,91 – 1,43 V
Bestellkennzeichen ZW 05DCU
Universal DC-Mikrocomputer-Aufladesteuerung
mit Zeitfunktion für Wärmespeicher mit
elektronischem Aufladeregler für
Gerätebeschreibung
Gleichspannungssignal (DC 0,91 - 1,43V)
und für Fußboden-Speicherheizungen
(DC 0,91 - 1,43V bzw. -2,85 bis –3,6V))
Technische Daten
1/N/AC 230V ∼ 50Hz
Anschlussspannung
Leistungsaufnahme ca. 2 VA
0,91 ... 1,43 V
Führungsgröße (DC-System) (Sicherheitssprung 1,95 V bzw.1,68 V)
und -3,6 .... -2,85 V
Direkt ansteuerbare
max. 100
Wärmespeicher
Umgebungstemperatur 0°C bis 50°C
ΙΙ nach entsprechendem Einbau
Schutzklasse
Schutzart IP20 nach DIN 40050
Norm DIN EN 50350
Platzbedarf 6 Teilungseinheiten nach DIN 43880
Befestigung Hutschiene nach DIN EN 50022
Abmessungen 105 x 83 x 61 mm
Gewicht ca. 320 g
Anschlussklemmen 15, Querschnitt 2,5 mm²
Außenfühler
Fühlerart NTC-Fühler nach DIN EN 50350
/ Anschlussleitung im Isolierstoffgehäuse / 2m
ΙΙ nach DIN EN 60730-1
Schutzklasse
Schutzart IP54 nach DIN 40050
Kennlinieneinsteller
Ladeniveau
Ladebeginn
Sockel-Ladebeginn
Zusatzladung
Voll-Ladung
Hauptladezeitpunkt
Mindestladesockel
Tag-Sprung TAS
Tagumschaltung
Selbsthaltung
Umlaufdauer
Kennlinienumschaltung KU
Außentemperaturmittlung ATM
Echtzeituhr, Wochenprogramm,
Ladesynchronisation über Uhr, Servicefunktion,
Fußboden-Anheizzyklus; Charakteristik
Schützausgang; automatische
Fühlertyperkennung NTC/PTC; plombierbare
Anschlussklemmenabdeckung;
Gangreserve bei Netzspannungsunterbrechung
WG 05DC
DC-Zentralsteuergerät ohne Zeitfunktion für
Wärmespeicher mit elektronischem Aufladeregler
für Gleichspannungssignal
(DC 0,91 - 1,43V)
1/N/AC 230V ∼ 50Hz
ca. 1,5 VA
0,91 ... 1,43 V
(Sicherheitssprung 1,95 V)
max. 100
0°C bis 50°C
ΙΙ nach entsprechendem Einbau
IP20 nach DIN 40050
DIN EN 50350
3 Teilungseinheiten nach DIN 43880
Hutschiene nach DIN EN 50022
54 x 83 x 61 mm
ca. 140 g
7, Querschnitt 2,5 mm²
NTC-Fühler nach DIN EN 50350
im Isolierstoffgehäuse / 2m
ΙΙ nach DIN EN 60730-1
IP54 nach DIN 40050
E5 (-30 ... 30%) Sockel-Ladebeginn
E2 (7...25°C) Ladebeginn
E15 (0...30%) Voll-Ladung
E10 (0...100%)
E1 (-25...15°C)
E3 (0...14h)
E4 (0...100%)
(E1/Nein/TE))
TU (6...14h)
SEH (0...8h)
UMD (8...23h)
(KUT/KUP)
(JA/NEIN)
Kennlinienumschaltung, Fühlerüberwachung
35
GR 05DC
DC-Gruppensteuergerät für einzelne Heizgruppen
in Verbindung mit Zentralsteuergerät für
Gleichspannungssignal DC 0,91-1,43 V
1/N/AC 230V ∼ 50Hz
ca. 1,5 VA
Ein- und Ausgangsspannung
0,91 ... 1,43 V, Sicherheitssprung 1,68/1,95 V
max. 100
0°C bis 50°C
ΙΙ nach entsprechendem Einbau
IP20 nach DIN 40050
DIN EN 50350
3 Teilungseinheiten nach DIN 43880
Hutschiene nach DIN EN 50022
54 x 83 x 61 mm
ca. 140 g
7, Querschnitt 2,5 mm²
-
-
-
E15 (0...30%) Ladeniveau
E2 (12...25°C) Absenkbetrieb prozentual
E1 (-20...5°C)
Kennlinienumschaltung
E5 (-30...30%)
KUP (100 ...0%)
