5. Funktionsprinzip Wärmespeicheranlage
5.1 Betrieb mit Zentralsteuergerät
Aufladesteuerung
Im Betrieb mit Zentralsteuergerät wird die Außentemperatur am Außenfühler
erfasst und drahtgebunden an das Zentralsteuergerät übertragen. Das
Zentralsteuergerät ermittelt daraus die Höhe der Aufladung der einzelnen
Wärmespeicher (Soll-Wärmeinhalt). Sie berücksichtigt dabei die am
Zentralsteuergerät vorgegebenen Einstellwerte und sendet, je nach
Steuergerätetyp ein Steuersignal entweder an die Klemmen A1+, A2- (DC-
Kleinspannung) oder an die Klemmen A1~, A2~ (AC-Wellenpaket) im
Wärmespeicher.
Die Aufladung erfolgt, nach Vorgabe des Netzbetreibers und verwendetem
Zentralsteuergerät, entweder rein witterungsabhängig oder witterungs- und
zeitabhängig.
Der Intensitätssteller Aufladung am Speicherheizgerät wird auf
Rechtsanschlag gestellt. Eine raumabhängige Reduzierung der Aufladung
kann durch linksdrehen des Intensitätsstellers vorgenommen werden.
Raumtemperaturregelung
Der Raumtemperaturregler vergleicht die aktuelle Raumtemperatur (Ist-
Temperatur) mit der eingestellten Raumtemperatur (Soll-Temperatur) und
steuert über einen Schaltkontakt den Lüfter (Klemme LE) im Wärmespeicher an.

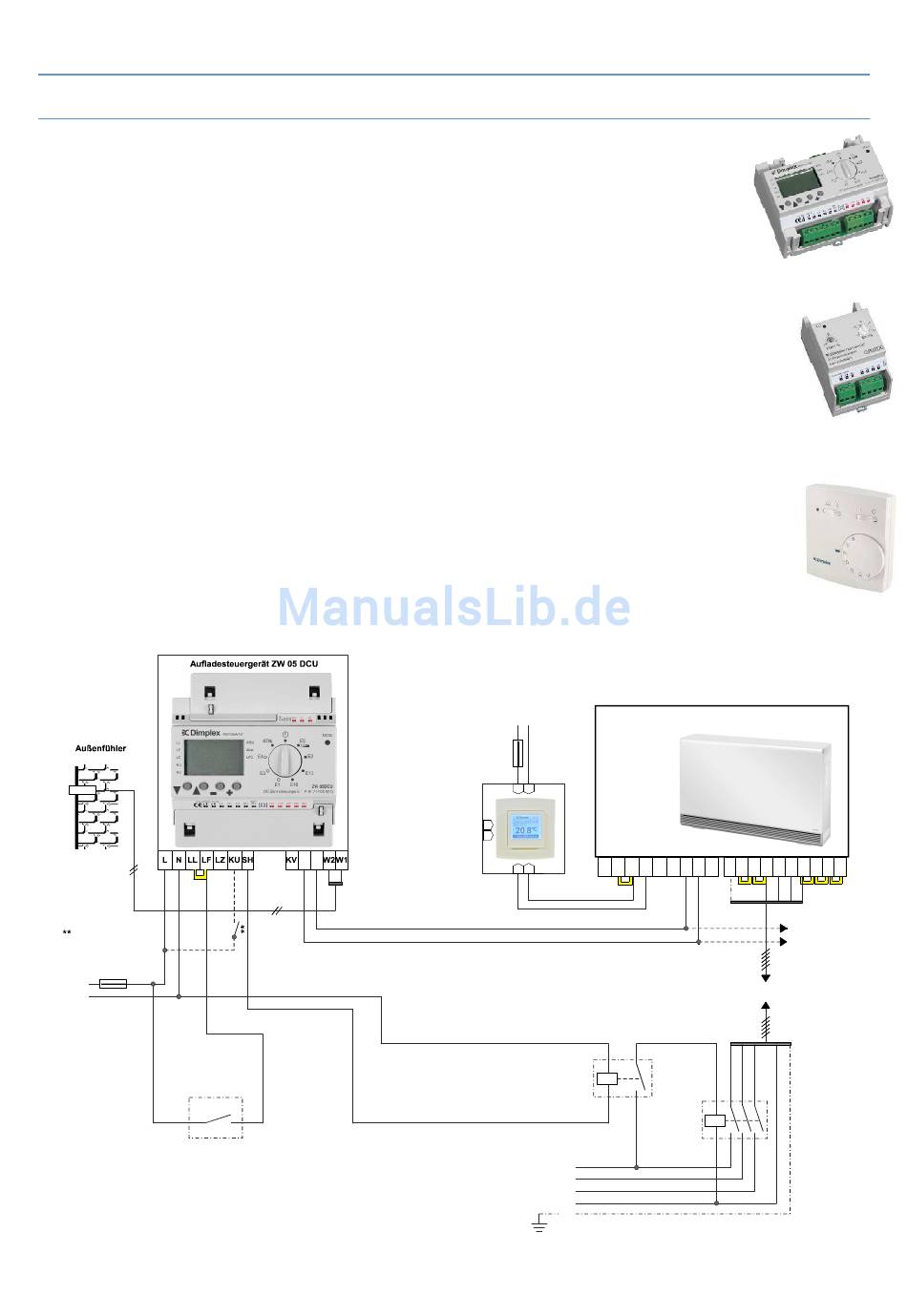

Anschlussbeispiel:
außen innen
Absenkkontakt zur
Kennlinienumschaltung
L
N
Netzanschluss
Hochtarif
(Steuerstromkreis)
Tarifschaltuhr oder
Rundsteuerempfänger
LF
(Entladestromkreis Wohnung)
Raumtemperatur
-regler
Beispiel:
BRTU 101 UN
Z1
Z2
+ -
17
Netzanschluss Hochtarif
Quantum Wärmespeicher
L N
L N
F
F
H N
LH N N LE
Hilfsrelais
L1
L2
L3
N
PE
Netzanschluss Niedertarif
Zentralsteuergerät ZW 05 DCU
Gruppensteuergerät GR 05 DC
Raumtemperaturregler RT 202
A1 L- L- N-
A2 A1 A2
L2 L3
PE PE L1 N N
R SH SH
~ ~ - +
Zu weiteren
Speicher-
heizgeräten
Zu den Speicher-
heizgeräten
Heizungs-
schütz
N-
R
