7.

Laderegler

7.1

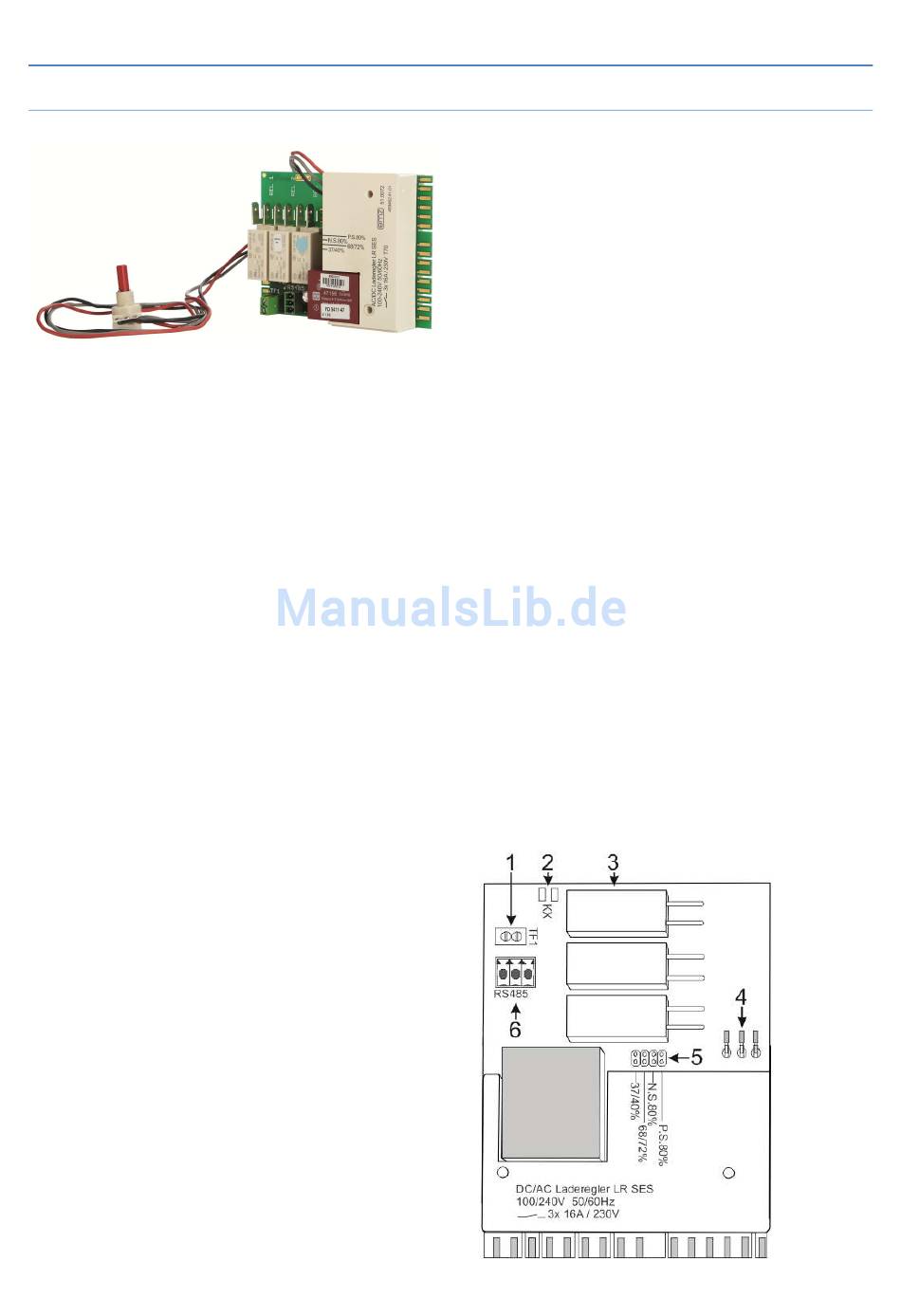

Aufbau und Funktion Laderegler LR SES

Der im Wärmespeicher integrierte Aufladeregler ist
ein elektronischer Zweipunktregler, der in
Abhängigkeit
- der Einstellung am Potentiometer (Soll-
Ladegrad),
- der Kerntemperatur,
- der Ladefreigabe an den Klemmen L-SH, N-SH
über die auf der Platine des Laderegler
angebrachten Relais die Heizelemente des
Wärmespeichers an 230V~ Versorgungsspannung
schaltet.
Die Kerntemperatur (Ist-Ladegrad) wird über einen
Platin-Restwärmefühler erfasst und an den
Aufladeregler übermittelt. Der Widerstand des
Platin-Restwärmefühlers bei Raumtemperatur
beträgt: R20°C = 107 Ω. Bei maximaler Aufladung
beträgt der Widerstandswert Rmax = 270 Ω.
1. Anschlussklemme für Platin-
Restwärmefühler.
2. Anschluss für Temperaturbegrenzer.
3. Relais zum schalten der Heizelemente.
4. Anschluss Intensitätssteller (Potentiometer).
5. Programmstecker zur Anpassung an
Altanlagen mit 230V~ Wellenpaketsignal:
Anpassung des Aufladereglers an ältere
AC-Aufladesteuerungen (ED % 37/40,
68/72 %)
Bei Anlagen mit 80% ED kann außerdem
das Störverhalten bei Ausfall des
Steuersignals vorgegeben werden:
P.S. 80% = Positives Störverhalten.
Bei Ausfall des Steuersignals laden die
Wärmespeicher maximal auf.
N.S. 80% = Negatives Störverhalten.
Bei Ausfall des Steuersignals laden die
Wärmespeicher nicht auf.
Bei Betrieb an einer zentralen Aufladesteuerung ist
folgendes zu beachten:
Zentrale DC-Aufladesteuerung z.B. ZW 05 DCU
Das Auflade-Steuersignal (0,91 – 1,43 V DC) wird
an den Klemmen A1+ und A2- angeschlossen
(Polung beachten!). Der Potentiometer wird
vorzugsweise auf Rechtsanschlag gestellt (Max-
Stellung).
Zentrale AC-Aufladesteuerung z.B. ZWM 05 AC
Das Auflade-Steuersignal (230V~ Wellenpaket) wird
an den Klemmen A1~ und A2~ angeschlossen. Der
Potentiometer wird vorzugsweise auf
Rechtsanschlag gestellt (Max-Stellung).
Zentraleinheit SES ZE (Smart Eco System)
Die Klemmen A1+ und A2- bzw. A1~ und A2~
werden nicht angeschlossen. Die Signalübertragung
erfolgt an den Klemmen L-R und N-R
(Dauerspannung) des Wärmespeichers über
Powerline-Signalübertragung.
Zur Anbindung an das Smart Eco System muss das
Erweiterungsmodul SES KM1 am freien Steckplatz
neben dem Laderegler eingesteckt werden. Siehe
dazu die gesonderte Beschreibung zum
Erweiterungsmodul SES KM1 in Abschnitt 8.
6. Schnittstelle für Kundendienstdiagnose.
