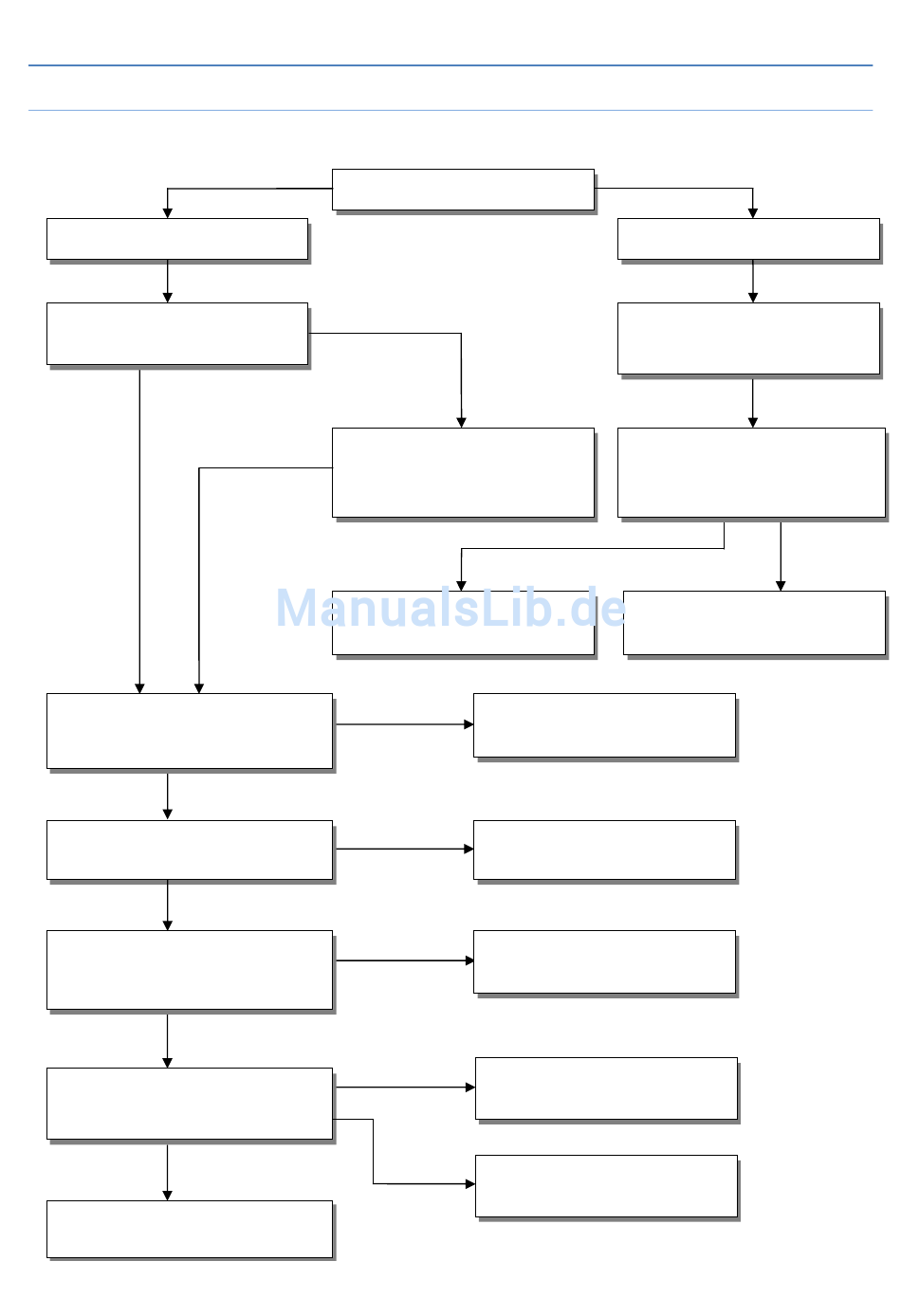

Fehlersuche Wärmespeicheranlage
6.1
Anlage mit oder ohne Zentralsteuergerät
Ein Raum
Zentralsteuergerät (ZSG)
vorhanden?
nein
Entspricht Restwärmefühlerwiderstand
den Tabellenangaben
ja
Intensitätssteller arbeitet korrekt?
(0 – 10 k Ω )
ja
Schalten die Relais bei Links- und
Rechtsanschlag des
Intensitätsstellers? (Abschnitt 7.2.1)
ja
Heizelemente angesteuert?
Leistungsaufnahme korrekt?
ja
Funktion und Einstellung am
Raumthermostaten überprüfen
Raum zu warm, Raum zu kalt
ja
Eingangssignal an A1, A2 im
Wärmespeicher abklemmen
Steuerleitung Z1/Z2 überprüfen
Restwärmefühler tauschen
nein
nein
Intensitätssteller tauschen
nein
nein
Temperaturwächter STR, TB
nein
20
Zentralsteuergerät (ZSG) bzw.
Gruppensteuergerät (GSG) prüfen!
(Siehe Abschnitt 6.1.1)
Entspricht Eingangssignal an A1,
A2 im Wärmespeicher dem
Ausgangsignal Z1/Z2 vom
nein
Einstellwerte am ZSG/GSG prüfen,
gegebenenfalls korrigieren
Laderegler tauschen
überprüfen
Heizelement tauschen
Alle Räume
ZSG/GSG
