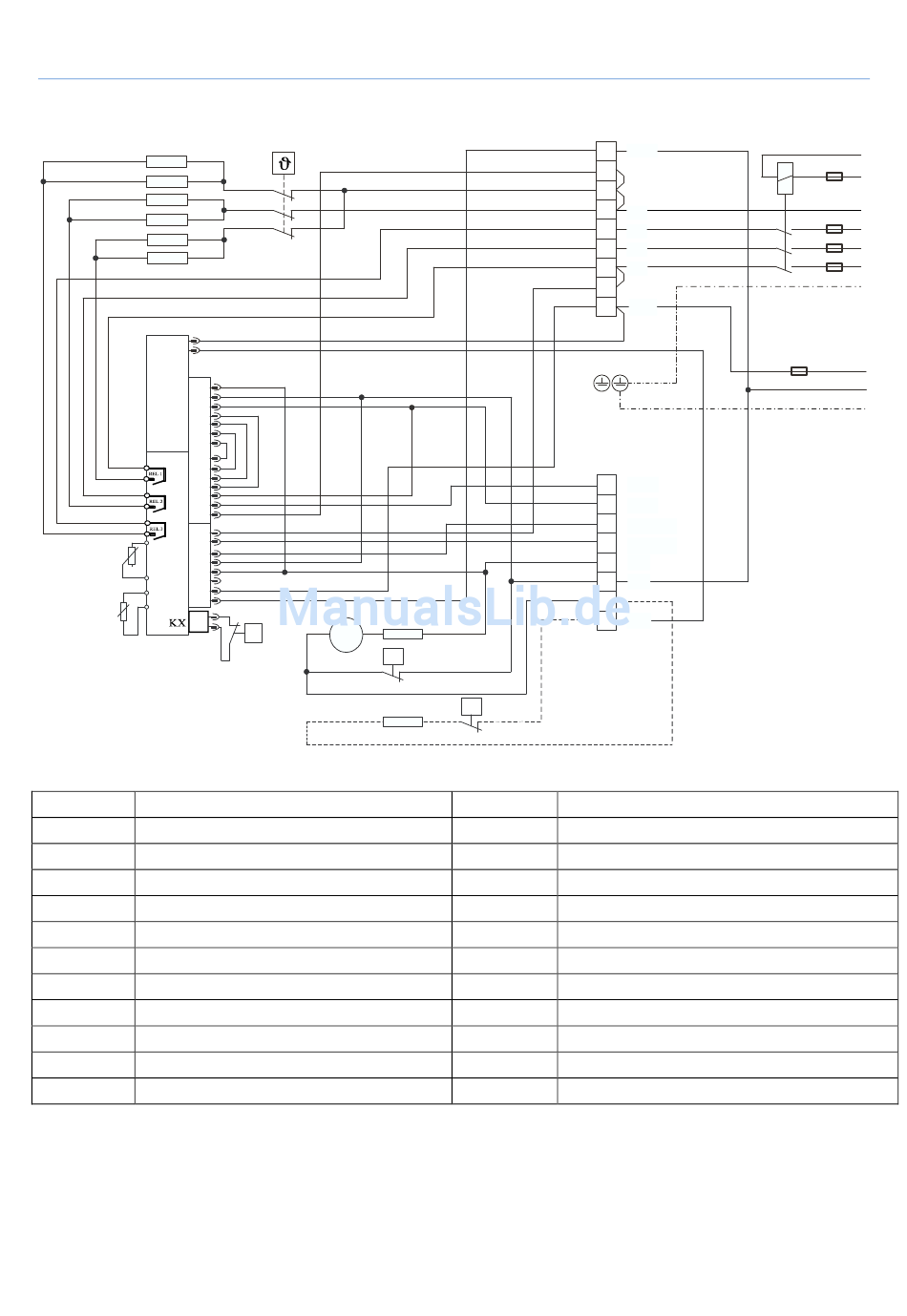

9.5 Modelle FSR 15 – FSR 35 mit Smart Eco System (siehe auch Punkt 5.3)
R6
R5
R4
R3
R2
R1
SES
KM1
16
15
13
12
11
10
9
LR
8
7
6
5
4
3
1
8
7
6
P1
5
4
3
2
1
T 1 F
A1+, A2- DC- Signal zentrale Aufladesteuerung
A1~, A2~ AC- Signal zentrale Aufladesteuerung
K1 Heizungsschütz
L1, L2, L3 Phase
LE Ansteuerung Lüfter
LH Ansteuerung Zusatzheizung
LR Laderegler
L-R Phase Laderegler
L-SH Ladefreigabe - Phase
M1 Lüfter
N Nullleiter
N-R Nullleiter Aufladeregler
STR
TB
M1
T
3/N/PE 400V ~
PE
R7
TRG
R9 T TR9
N-SH Ladefreigabe - Nullleiter
P1 Intensitätssteller Aufladung
PE Schutzleiter
R1 – R6 Heizelemente
R7 Vorwiderstand Lüfter
R9 Zusatzheizung (Zubehör)
SES KM1 Kommunikationsmodul (Zubehör)
STR Sicherheitstemperaturregler
TB Temperaturbegrenzer
TF1 Restwärmefühler
TR9 Temperaturregler Zusatzheizung
TRG Temperaturregler Lüftungsgitter
32
N-R
1
2
N-SH
3 N
4
N
L3
5
L2
6
L1
7
L-SH
8
9 L-R
11 A1+
A2-
12
A1/Z1~
13
A2/Z2~
14
LE
15
N
16
17
18 LH
K1
N
L
N
L3
L2
L1
PE
L
N
PE
