Funktionsprinzip Wärmespeicher - Dimplex Quantum Vfr 20 Servicehandbuch

4. Funktionsprinzip Wärmespeicher
Funktion Wärmespeicher
Wärmespeicher laden – überwiegend in der Nacht -
durch vergünstigten Strom erzeugte Wärme im
Speicherkern, um diese am Folgetag an den Raum
abzugeben.
Bei tieferen Außentemperaturen kann, je nach
Lademodell, auch zu bestimmten Tageszeiten
nachgeladen werden. Die Wärmeabgabe erfolgt
über einen Lüfter der in Abhängigkeit der
eingestellten Raumtemperatur entsprechend
angesteuert wird. Zusätzliche Wärme kann mit einer
Zusatzheizung (Zubehör) erzeugt werden. Bei
Verwendung einer zentralen Aufladesteuerung
erfolgt die Aufladung in Abhängigkeit der
Außentemperatur.

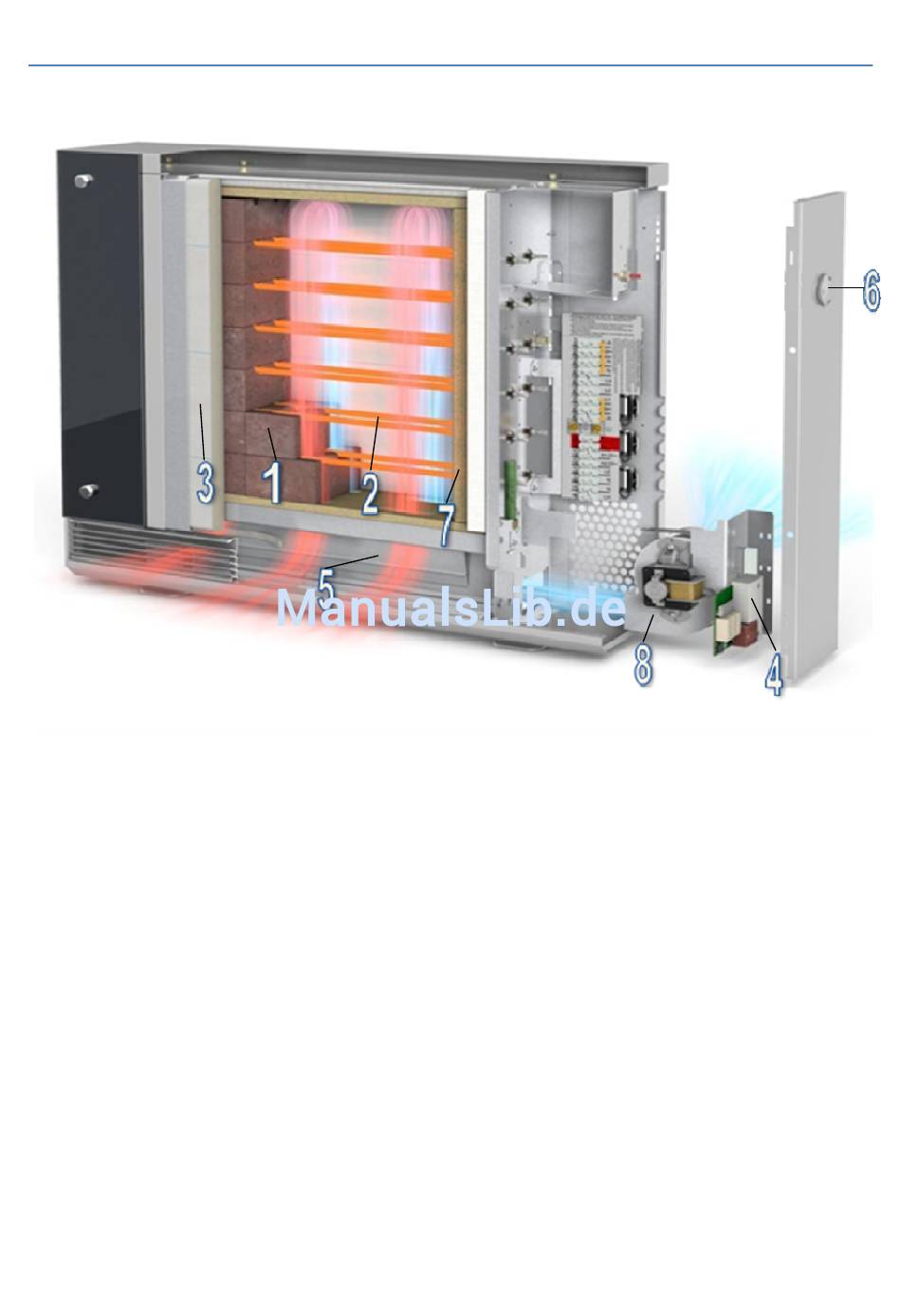

Komponenten
1. Speicherkernsteine
2. Heizelemente
3. Wärmedämmung
4. Aufladeregler
5. Luftmischraum
6. Bedienknopf-Aufladung
7. Hartschalen-Wärmedämmung
8. Lüfter für gleichmäßige Wärmeverteilung
16
