8.

Erweiterungsmodul SES KM 1

Bei Anbindung an das Smart Eco System wird das
Erweiterungsmodul SES KM1 benötigt. Das
Erweiterungsmodul wird im Wärmespeicher
unmittelbar neben dem Laderegler eingebaut. Das
Erweiterungsmodul kommuniziert mit der
Zentraleinheit SES ZE via Powerline-
Signalübertragung und steuert die Aufladung und
die Entladung der dazugehörigen Wärmespeicher.
Siehe auch Abschnitt 5.3.
Aufladung
Das Erweiterungsmodul SES KM1 (A) empfängt
den von der Zentraleinheit vorgegebenen Soll-
Ladegrad und übermittelt den errechneten Soll-
Wärmeinhalt an den integrierten Laderegler (B).
Entladung
Die Raumtemperatur wird am Raumtemperaturfühler
(RTF/RTV 101 EO) erfasst und an die
Zentraleinheit SES ZE übertragen.
Die Zentraleinheit vergleicht die übermittelte
Raumtemperatur (Ist-Temperatur) mit der
vorgegebenen Raumtemperatur (Soll-Temperatur)
und steuert über das Einsteckmodul SES KM1 den
Lüfter im Wärmespeicher drehzahlabhängig an.
Eine optional eingebaute Zusatzheizung wird
ebenfalls über das Erweiterungsmodul geschaltet.

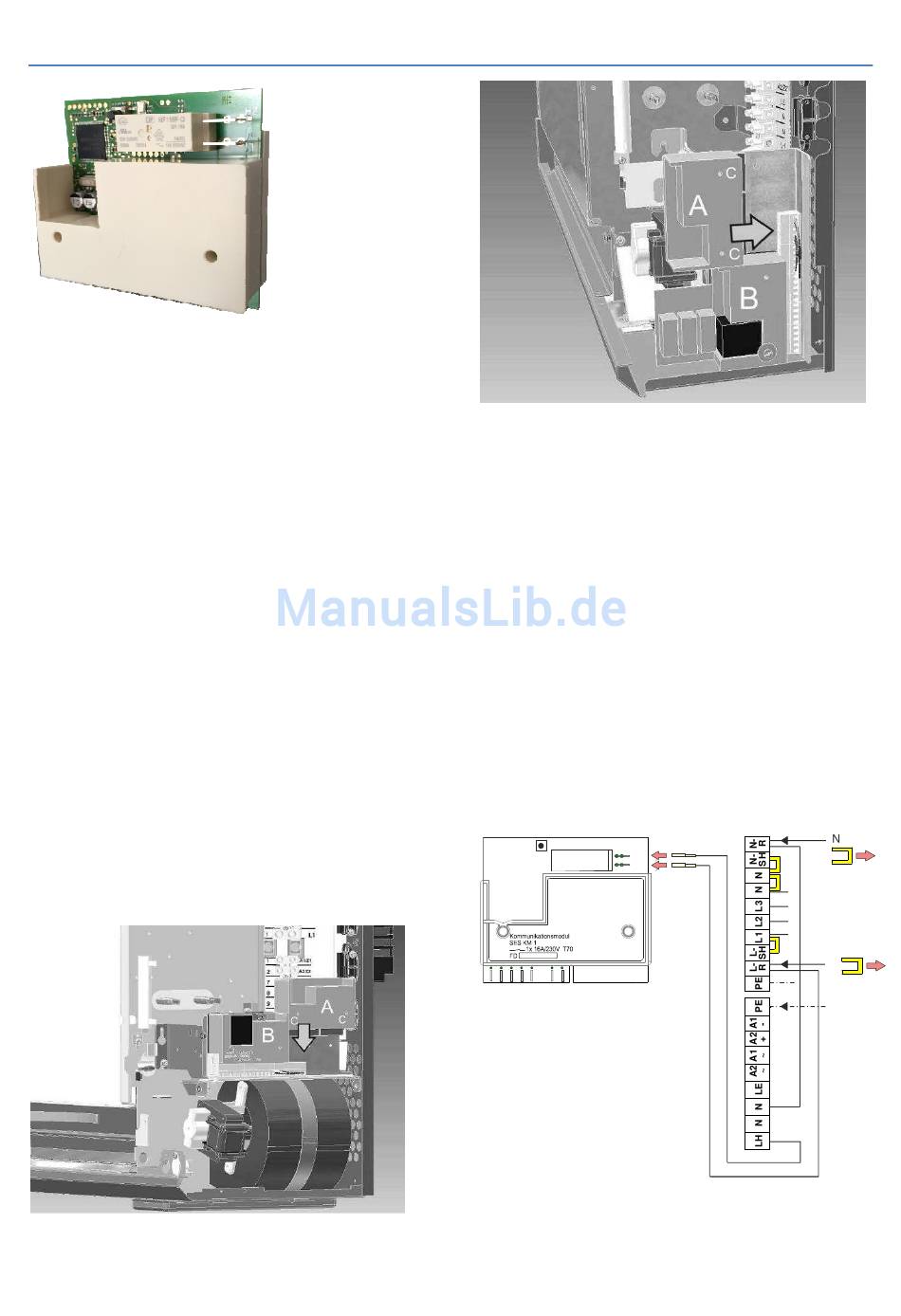

Wärmespeicher VFR:
Laderegler (B) und Erweiterungsmodul (A)
Wärmespeicher FSR:
Laderegler (B) und Erweiterungsmodul (A)
Einbau oder Austausch
Elektroarbeiten dürfen nur an einem
spannungslosen Gerät durchgeführt werden!
- An der Klemmleiste des Wärmespeichers
die beiden Brücken L-R und N-R entfernen
- Netzanschluss (Dauerspannung) an den
Klemmen L-R, N-R und PE herstellen.
- Die dem Bausatz beiliegenden
Anschlussleitungen an den
Flachsteckkontakten des Schaltrelais
aufstecken
- Anschlussleitungen des Schaltrelais an der
Klemmleiste des Wärmespeichers
anschließen
Anschließend muss das Modul neu angelernt
werden. Siehe dazu die Hinweise in den
Betriebsanweisungen SES ZE und SES KM1
26
LH
L-R
L
PE
