5.2 Betrieb ohne Zentralsteuergerät
Aufladung
Im manuellen Betrieb ohne zentrale Aufladesteuerung erfolgt die Vorgabe des Soll-
Wärmeinhalts direkt am Wärmespeicher über den in der rechten Seitenwand
integrierten Intensitätssteller (Drehknopf Aufladung).
Der gespeicherte Wärmeinhalt wird über den Restwärmefühler des Ladereglers
erfasst (Messung der Speicherkerntemperatur).
Der Laderegler vergleicht den am Intensitätssteller (Potentiometer) eingestellten
Wert mit dem Wert des Restwärmefühlers und schaltet die Heizkörper über das
nachgeschaltete Thermorelais ein- und aus.
Raumtemperaturregelung
Der Raumtemperaturregler vergleicht die aktuelle Raumtemperatur (Ist-
Temperatur) mit der eingestellten Raumtemperatur (Soll-Temperatur) und
steuert über einen Schaltkontakt direkt den Lüfter (Klemme LE) im
Wärmespeicher an.

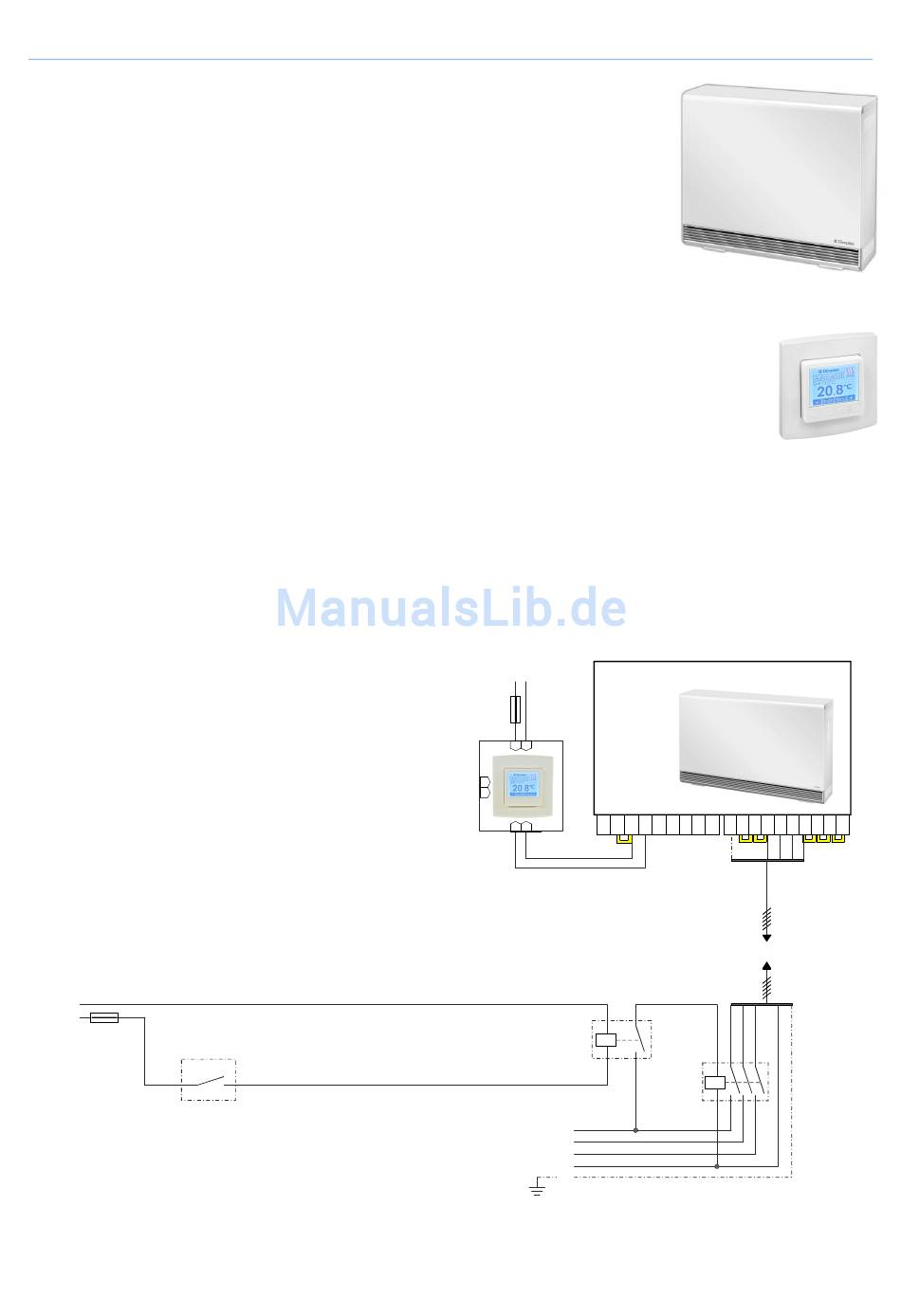

Anschlussbeispiel:

N
L
Tarifschaltuhr oder
Netzanschluss
Rundsteuerempfänger
Hochtarif
(Steuerstromkreis)
LF
Netzanschluss Hochtarif
L N
Raumtemperatur
-regler
Beispiel:
L N
BRTU 101 UN
F
F
H N
L1
L2
L3
N
PE
Netzanschluss Niedertarif
18
Wärmespeicher VFR 30
Raumtemperaturregler BRTU 101 UN
Quantum Wärmespeicher
L- L-
A2 A1
A2 A1
LH N N LE PE PE
R SH
~ ~ - +
Zu den Speicher-
heizgeräten
Hilfsrelais
N-
N-
L1 L2 L3 N N
SH R
Heizungs-
schütz
