Inbetriebnahme
Die Inbetriebnahme erfolgt über das Anlernen der
Anlage an der Zentraleinheit SES ZE. Siehe dazu
die entsprechenden Hinweise in der
Betriebsanleitung der Zentraleinheit.
Für das Anlernen der Komponenten sind folgende
Werte erforderlich:

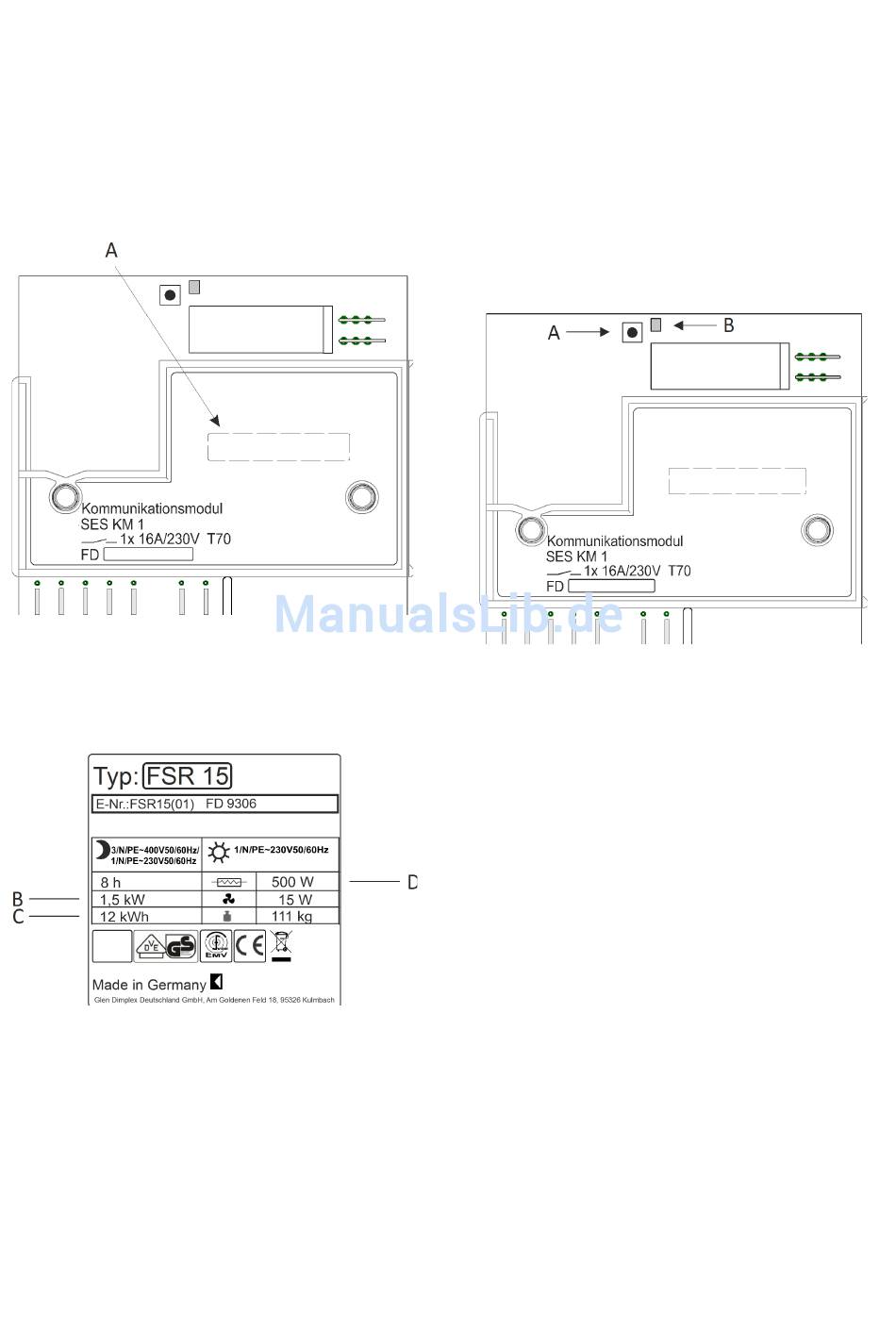

Seriennummer des Kommunikationsmoduls (A),
-
Aufstellort des Wärmespeichers (Raum),
-
Bemessungsleistung des Wärmespeichers (B),
-
Kapazität des Wärmespeichers (C).
-
Falls eingebaut:
-
Bemessungsleistung der Zusatzheizung (D).
Erneute Inbetriebnahme
Soll das Kommunikationsmodul SES KM1 an einer
anderen Zentraleinheit SES ZE angelernt werden,
so muss zunächst das Kommunikationsmodul auf
den Auslieferungszustand zurückgesetzt werden.
Dazu ist folgendermaßen vorzugehen:
Reset-Taste (A) gedrückt halten: Nach 10
-
Sekunden leuchtet die Leuchtdiode (B) rot auf.
Reset-Taste los lassen und erneut kurz drücken:
-
Die Leuchtdiode blinkt rot und wechselt in die
Farbe Gelb.
Das Kommunikationsmodul befindet sich jetzt
-
wieder im Auslieferungszustand.
Technische Daten
Nennaufnahme:
Schaltleistung Relais 230V~, 16A
Schaltleistung Triac
Maße:
mm
Umgebungstemperatur max. 70 °C
27
24 V DC, < 0,3 W
230V~, 0,2 A
(B x H x T) 85 x 30,5 x 77
