MI 2892 Power Master
Verändert den Parameter.
Kehrt zum Untermenü „REKORDER" zurück.
3.15

Wellenform/Einschaltspitzen-Rekorder

Das Aufzeichnen der Wellenform ist ein leistungsfähiges Werkzeug für die
Fehlerbeseitigung und die Erfassung der Wellenformen und Einschaltspitzen bei
Spannung und Strom. Der Wellenform-Rekorder speichert eine festgelegte Anzahl an
Spannungs- und Stromperioden beim Eintreten eines Auslösers. Jede Aufzeichnung
besteht aus einem
Auslöseintervall (nach Auslösung).

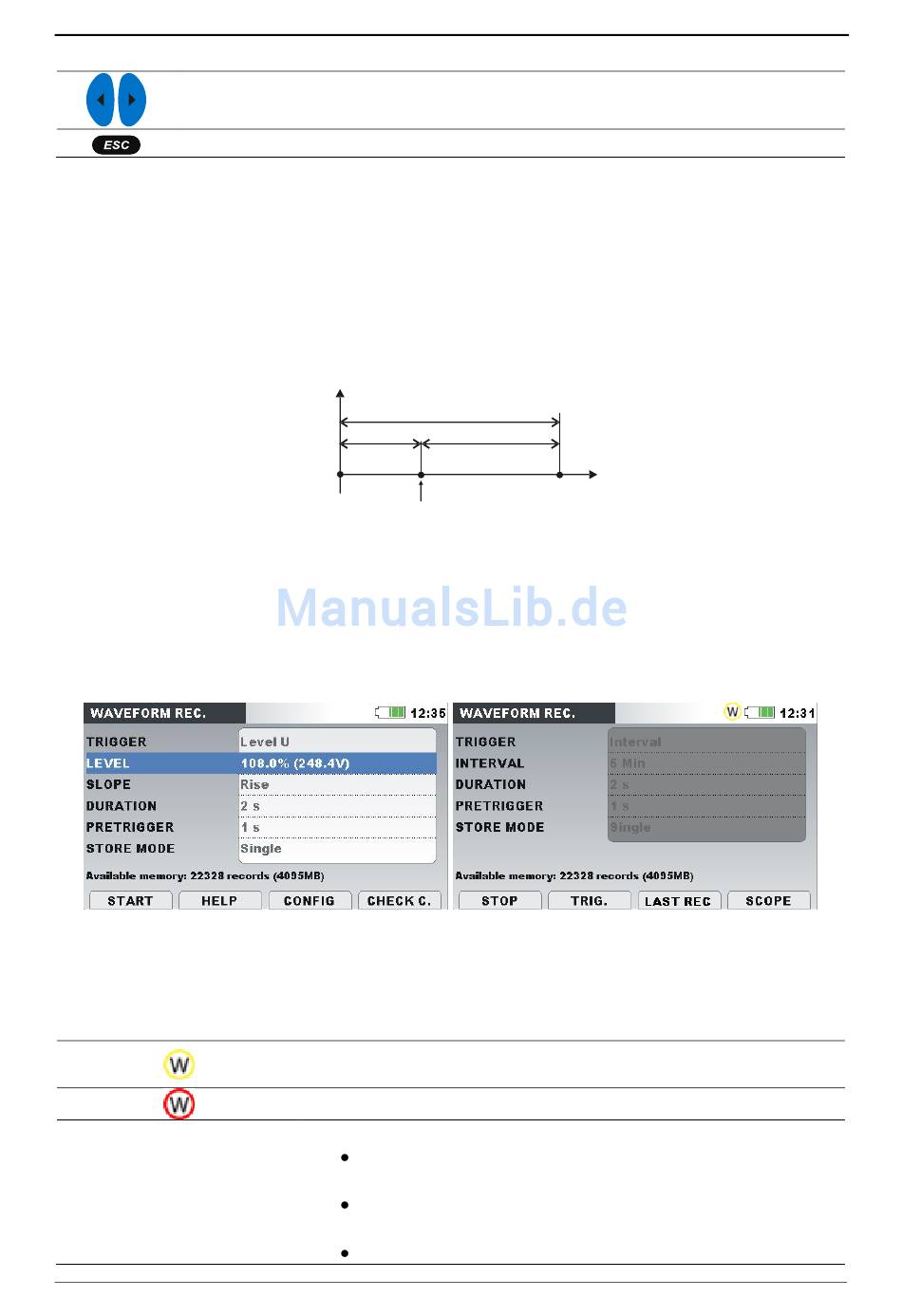

Abbildung 3.47: Auslösung der Wellenformaufzeichnung
3.15.1

Einstellungen

Durch Öffnen des WELLENFORM-REKORDERS im Untermenü REKORDER wird
folgender Bildschirm angezeigt:
Abbildung 3.48: Bildschirm mit den Einstellungen des Wellenform-Rekorders
Tabelle 3.56: Beschreibung der Einstellungen des Wellenform-Rekorders und der
Bildschirmsymbole
Auslöser
Vor-Auslöseintervall
Record
Pre-trigger
Record start
Trigger point
Der Wellenform-Rekorder ist aktiv und wartet auf
Auslöser.
Der Wellenform-Rekorder ist aktiv und Aufzeichnung läuft.
Einstellung der Auslösequelle
Ereignisse
Spannungsereignis (siehe 3.21.2);
Alarme – Auslösung durch eine Alarmaktivierung
(siehe 3.21.3);
Ereign.& Alarme – Auslösung durch einen Alarm
75
Bedienung des Geräts
(vor Auslösung)
Post-trigger
Record stop
– Auslösung
und einem Nach-
durch ein
