Elektrischer Anschluß des Durchlicht-
Beleuchtungsträgers
• Verbinden Sie die Durchlicht-Beleuchtung
über das Verbindungskabel (12.2) mit der ein-
gebauten Stromversorgung über die An-
schlußbuchse (13.1) auf der Geräterückseite.
Einsetzen der Tuben
Standardmäßig wird das Mikroskop mit dem
Tubus DM ILB (Abb. 14 Binokulartubus) oder
DM ILT (Abb. 15 Binokularphototubus) ausgelie-
fert. Weitere Hinweise im Kapitel „Technische
Daten; Leistungsdaten".
Tubus DM ILB und DM ILT
• Lösen Sie die Klemmschraube (16.1) mit einem
Sechskantschlüssel 3 mm.
• Setzen Sie den Tubus (16.3) in die Tubus-
aufnahme (16.2) ein.
• Ziehen Sie die Klemmschraube wieder an.
• Um eine neue Beobachtungsposition einzu-
stellen, lockern Sie die Klemmschraube (16.1)
und ziehen Sie diese nach entsprechender
Drehung des Tubus wieder fest.
Tuben aus dem DM L-Programm
Anstelle der standardmäßigen DM IL-Tuben
können Sie auch einen der folgenden Tuben aus
dem DM L-Programm adaptieren:
Binokulartubus HC LB 0/3/4 und HC LBP 0/3/4
Trinokulartubus HC L1T 4/5/7 und HC L1TP 4/5/7
Trinokulartubus mit 3 Schaltpositionen HC L3TP 4/5/7
Ergotubus, binokular HC LVB 0/4/4
Ergophototubus, trinokular HC L1VT 0/4/4
20

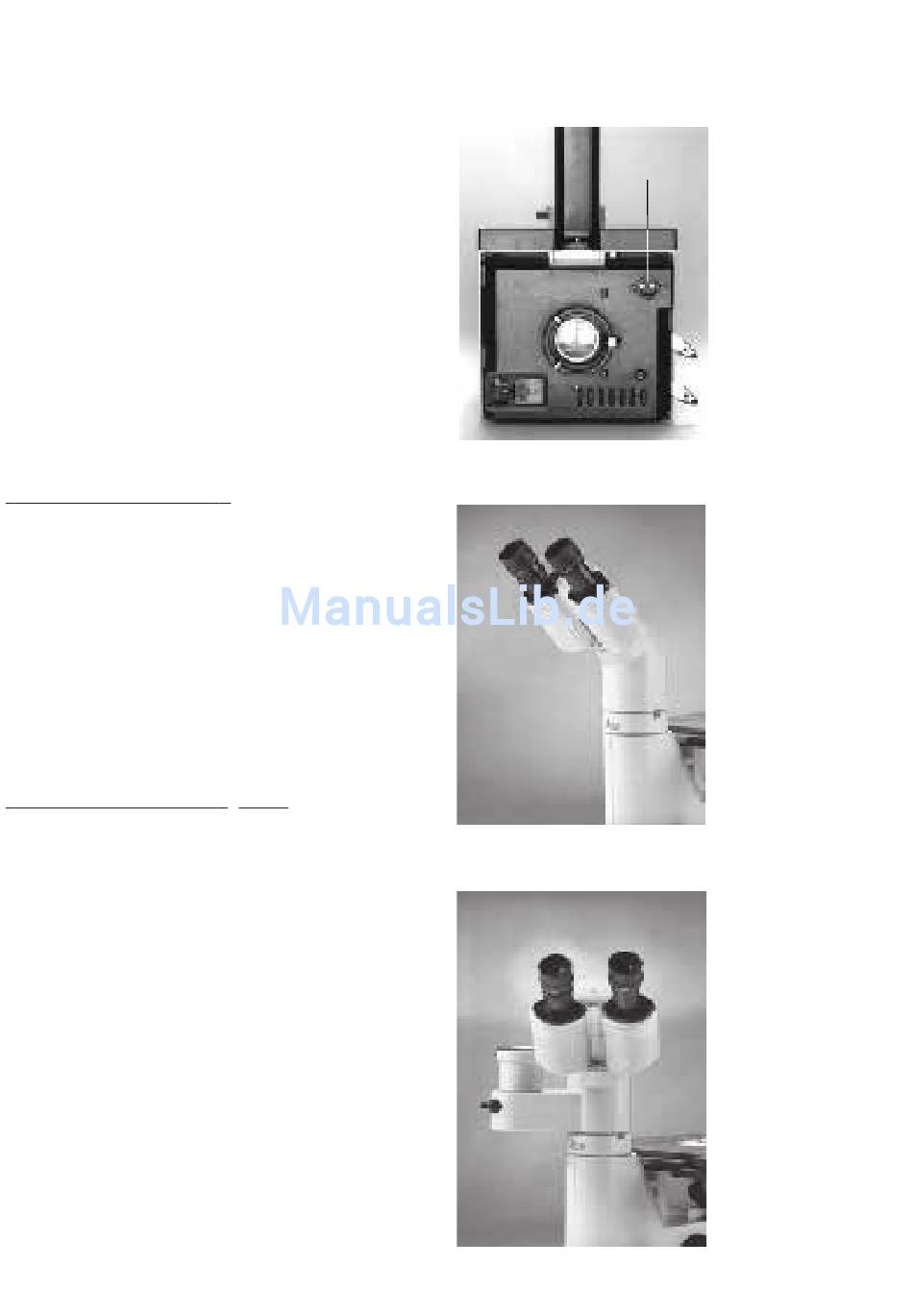

Abb. 13 Stativrückseite
1 Anschlußbuchse für Verbindungskabel
Abb. 14 Binokulartubus
Abb. 15 Binokularphototubus
