Kapitelübersicht Sicherheitsvorschriften Das Leica DM 750P Auf die Plätze! Fertig! Los! Pflege des Mikroskops Abmessungen Leica DM 750P Handbuch...
Seite 3
Gesundheitsrisiken und Gebrauchsgefahren 10 Objekttisch-Kondensor Abmessungen Hinweise für den Betreiber Fertig! Pflegehinweise Basiskonfiguration Zubehör, Wartung und Reparaturen Aperturkondensor verwenden Elektrische Daten und Polarisationslicht einrichten Umgebungsbedingungen Fokussieren Das Leica DM 750P Tubusjustierung Einleitung Köhler-Konfiguration Auspacken Objektivzentrierung Mit der Bertrandlinse arbeiten Leica DM 750P Handbuch...
Sicherheitskonzept Zu den einzelnen Modulen der Leica DM-Mikro- Sie können einzelne Systemartikel mit Artikeln skopieserie erhalten Sie eine interaktive externer Lieferanten kombinieren. Lesen Sie CD-ROM mit sämtlichen relevanten Gebrauchs- bitte die Gebrauchsanweisung und die Sicher- anweisungen in weiteren Sprachen. Sie muss heitsvorschriften des Lieferanten.
Spannung Textes auf ergänzende Informationen und Dieses Symbol steht vor Informationen, Erklärungen. die unbedingt zu lesen und zu beachten sind. Nichtbeachtung … … kann Personen gefährden! Ϙ … kann zu Funktionsstörung oder Instru- Ϙ mentenschaden führen. Leica DM 750P Handbuch...
Wichtige Hinweise Beschreibung Gebrauchsanweisung Zubehör von Drittanbietern Das Mikroskop Leica DM 750P entspricht dem Die vorliegende Gebrauchsanweisung enthält Sie können einzelne Systemartikel mit Artikeln heutigen Stand der Technik. Dennoch können wichtige Anweisungen für die Betriebssicher- externer Lieferanten kombinieren. Lesen Sie während des Betriebs Gefahren auftreten.
Hinweise zur Verwendung Bestimmungsgemässe Verwendung Ort der Verwendung Sachwidrige Verwendung • Das Mikroskop Leica DM 750P ist ein optisches Instrumente in geschlossenen, staubfreien Wird das Instrument anders als in den Instrument zur besseren Sichtbarmachung von Räumen bei +10°C bis +40 °C verwenden.
Seite 9
Transport Einbau in Fremdprodukte Modifikationen oder der Kombination Verwenden Sie für den Versand oder Transport Beim Einbau von Leica-Produkten in Fremd- mit Nicht-Leica-Komponenten, die über den der einzelnen Module nach Möglichkeit die produkte ist der Hersteller des Gesamtsystems Umfang dieser Anleitung hinausgehen, muss Originalverpackung.
Das ergonomische Optikkonzept und die Gebrauchsgefahren Arbeitsplätze mit Mikroskopen erleich- Konstruktion der Leica Mikroskopiereihe haben Das Mikroskop Leica DM 750P darf nur an Ϙ tern und verbessern die Sehaufgabe, aber zum Ziel, die Beanspruchung des Benutzers auf eine geerdete Steckdose angeschlossen sie stellen auch hohe Anforderungen an den ein Mindestmass zu beschränken.
Hinweise für den Betreiber Hinweise für den Betreiber Setzen Sie das Mikroskop Leica DM 750P Für die Instandsetzung sind nur Original- Ϙ Ϙ Stellen Sie sicher, dass nur qualifiziertes nur im einwandfreien Zustand ein. teile von Leica zu verwenden. Ϙ...
Pflegehinweise Allgemeine Hinweise Reinigung lackierter Teile und Plastik Reinigung von Glasflächen Schützen Sie das Mikroskop Leica DM 750P Staub- oder Schutzpartikel sollen mit Staub wird mit einem trockenen, fettfreien Ϙ Ϙ Ϙ vor Nässe, Dünsten und Säuren sowie vor weichem Pinsel oder fusselfreiem Baum- Haarpinsel entfernt, durch Abblasen mit alkalischen und ätzenden Stoffen.
Zubehör, Wartung und Reparaturen Zubehör Wartung Reparaturen und Servicearbeiten Mit dem Mikroskop Leica DM 750P darf Das Mikroskop Leica DM 750P ist grund- Es dürfen nur Originalersatzteile von Leica Ϙ Ϙ ausschliesslich folgendes Zubehör verwendet sätzlich wartungsfrei. Zur Erhaltung der Microsystems verwendet werden.
Umgebung Trennen Sie das Gerät vom Netz, bevor Sie Sicherungen Gebrauchstemperatur +10 °C … +40 °C auswechseln. Das Leica DM 750P beinhaltet zwei Sicherun- Lagerungstemperatur -20 °C … +52 °C gen, die sich hinter dem Netzkabelfach befinden. +50 °F … +104 °F Manipulationserschütterung...

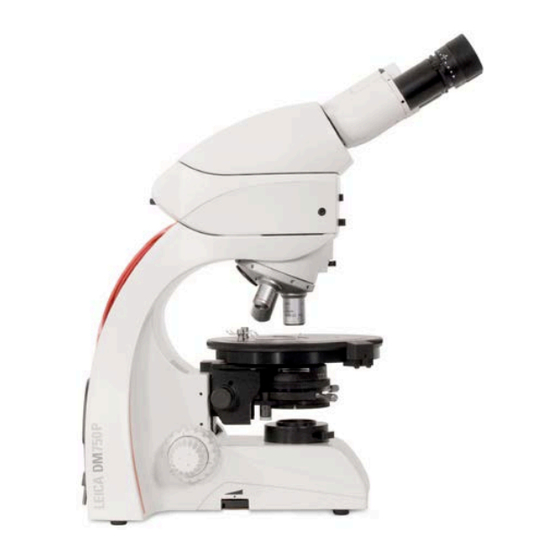

Einleitung Vielen Dank für den Kauf des Polarisations- mikroskops Leica DM 750P von Leica Micro- systems. Das Leica DM 750P ist ein in hohem Maße anpassbares Gerät, das überragende Optik und höchste Präzision für Schulungs- zwecke und grundlegende Polarisations- mikroskopieanwendungen in der Industrie bietet.
Teil der Standard- ausstattung geliefert. Diese Komponenten werden in separaten Paketen versandt. Bitte bewahren Sie das Verpackungsma- Ϙ terial auf. Es kann im Bedarfsfall für die sichere Lagerung und den Transport des Geräts verwendet werden. Leica DM 750P Handbuch...
Gewindestifts. Inbusschlüssel Ϙ aus. 1. Lockern Sie den Gewindestift (oben am Stativ) mit dem mitgelieferten Inbus- schlüssel. 3. Setzen Sie den Schwalbenschwanz des Moduls in das Stativ ein. (In der Abbildung ist das Analysator-/Bertrandlinsenmodul zu sehen). Leica DM 750P Handbuch...
4. Setzen Sie die Okulare in die Tuben ein. 3. Setzen Sie den Schwalbenschwanz des Polarisationstubus in das Modul ein und ziehen Sie den Gewindestift an, ohne zu viel Kraft anzuwenden. Dadurch wird der Körper präzise auf der optischen Achse des Mikroskops positioniert. Leica DM 750P Handbuch...
Objekttisch-Kondensor ist auf dem Vergrößerung beginnend - in die Öffnungen Stativ montiert. Gehen Sie in diesem Fall zum des Objektivrevolvers schrauben. Abschnitt "Bedienung". Wenn Sie Ihre Leica DM 750P-Konfiguration selbst zusammengestellt haben, fahren Sie mit diesem Abschnitt fort. •...
Filter einsetzen 1. Setzen Sie den magnetischen Blaufilter auf die Köhler-Feldblende auf, die sich in der Stativbasis befindet. • Achten Sie darauf, dass die Magnete am Filter an den entsprechenden Schrauben an der Köhler-Feldblende ausgerichtet sind. Magnete Leica DM 750P Handbuch...
Objekttisch-Kondensor Objekttisch-Kondensor 2. Bringen Kondensorhalterung 3. Drehen Sie den Polarisator, der mit der Das Leica DM 750P besitzt eine offene mithilfe des Kondensorfokussierknopfes Unterseite der Kondensorhalterung verbun- Halterung für den Objekttisch-Konden- links am Objekttisch in die tiefste Stellung. den ist, nach links.
Seite 24
Kondensors wird im Abschnitt über die Köhler-Konfiguration beschrieben. 5. Schieben Sie den Objekttisch-Kondensor in die Gabelhalterung unter dem Objekttisch, indem Sie den Positionierstift am Konden- sor am Nut an der Rückseite der Gabel ausrichten. Leica DM 750P Handbuch...
Sie die vom Beleuchtungssystem • Verwenden Sie Ihr Mikroskop immer auf produzierte Lichtintensität einstellen. einer harten, stabilen Oberfläche. Stromversorgung 1. Wenn das Netzkabel nicht bereits befestigt ist, befestigen Sie es sicher an der Rückseite des Mikroskops. Leica DM 750P Handbuch...
Sie einfach den Rändelring am Kondensor nach rechts oder links, sodass die Linie am Ring an der verwendeten Objektivvergrößerung ausgerichtet ist. 2. Öffnen Sie die Irisblende des Kondensors zunächst ganz, indem Sie den Ring ganz nach rechts drehen. Leica DM 750P Handbuch...
Der Polarisator befindet sich unter dem 1. Lockern Sie die Rändelschraube an der 2. Drehen Sie den Polarisator in die Nullposi- Objekttisch-Kondensor in einer dreh- rechten Seite des Polarisators. tion. baren Halterung. Drehen Sie ihn, bis er hörbar einrastet. Leica DM 750P Handbuch...
Seite 29
(Analysator nach innen) bringen, während feststellen, dass das Feld dunkel ist. Falls Position. sich der obere Wippschalter des Analysa- nicht, drehen Sie den Polarisator leicht, bis tor-/Bertrandlinsenmoduls in der Position das Sichtfeld völlig dunkel ist. "O" (Bertrandlinse nach außen) befindet. Leica DM 750P Handbuch...
Objekttisch. (oder bis das Präparat das Objektiv berührt) angenehm für die Augen ist. nach oben. 2. Drehen Sie das 10× Objektiv in die Arbeits- 5. Stellen Sie das Präparat mithilfe des Feinfo- position. kussierknopfes scharf. Leica DM 750P Handbuch...
2. Fokussieren Sie die Fadenkreuzplatte, mithilfe der Fokussierfunktion des indem Sie den Rändelring festhalten und Fokussierokulars. Verändern Sie dabei nicht die den oberen Teil des Okulars drehen, bis die Höhe des Objekttischs! Platte deutlich fokussiert ist. Leica DM 750P Handbuch...
Sichtfeldes zu sehen sind. 2. Fokussieren Sie die Blätter der Feldblende mithilfe des Kondensorfo- 4. Öffnen Sie die Feldblende, bis sich die Blendenblätter gerade außer- kussierknopfes an der linken Seite des Objekttisches. halb des Sichtfeldes befinden. Leica DM 750P Handbuch...
Sie den Objekttisch, bis sich der auffällige Punkt des Präparats in maximaler Entfernung von der Mitte des Fadenkreuzes befindet. Er kann sich sogar außerhalb des Sichtfeldes befinden. Das zeigt, dass das Objektiv nicht in Bezug auf den Objekttisch zentriert ist. Leica DM 750P Handbuch...
Seite 34
Fadenkreuzes befindet. Dadurch wird das Zentrum des Objektivs näher zum Zentrum des Objekttischs verschoben. Jedes Objektiv muss separat zentriert werden. An der Rückseite des Analysa- tor- bzw. Analysator-/Bertrandlinsenmoduls befindet sich eine magnetische Aufbewah- rungsstelle für die Objektivzentrierwerkzeuge. Leica DM 750P Handbuch...
Mitte des Sichtfeldes. 2. Klappen Sie die Bertrandlinse in den Strah- lengang, indem Sie den oberen Wippschal- ter des Analysator-/Bertrandlinsenmoduls umlegen (in Position "B" bringen). Achten Sie darauf, dass sich Polarisator und Analy- sator ebenfalls in Position befinden. Leica DM 750P Handbuch...
Auf die Plätze! Fertig! Los! Jetzt müssen Sie nur noch die Objektive wech- seln sowie Kondensorapertur und Feldblende auf die verwendete Objektivvergrößerung einstellen, und können dann die Sicht genie- ßen! Leica DM 750P Handbuch...
Objektivzentrierwerkzeuge und für zwei Kompensatoren. Tragen Sie das Mikroskop nicht an seiner Vorderseite! Die eingebaute Halogen- lampe kann kann das Gehäuse so stark erhit- zen, dass es bei Berührung zu Verbrennungen kommen kann! Leica DM 750P Handbuch...
Seite 40
Fingerabdrücke auf dieser Fläche wird die Klarheit des Bildes verringert. Diese Linse 40× und 100× Objektive müssen vorsichti- kann auf dieselbe Weise wie Objektive und Ϙ ger gereinigt werden. Hinweis: Um die für Okulare gereinigt werden. Objektive mit stärkerer Vergrößerung typi- Leica DM 750P Handbuch...
Zustand bleibt. • Wenn die Lampe mit bloßen Händen Das Leica DM 750P hat eine sehr wider- Ϙ berührt wird, reinigen Sie die Oberfläche standsfähige Oberfläche. Alle nicht-opti- vor dem Wiedereinsetzen mit einem Linsentuch schen Teile des Geräts können mit Metha-...
