  • Seite 1 Leica DMIL Instructions · Bedienungsanleitung Mode d’emploi...
  • Seite 2 Issued in 1998 by/ Herausgegeben 1998 von/ Edition 1998 par: Leica Microsystems Wetzlar GmbH Ernst-Leitz-Strasse D-35578 Wetzlar (Germany) Responsible for contents/ Verantwortlich für den Inhalt/ Département responsable du contenu: Phone/Tel./Tél. +49 (0) 64 41-29 25 19 Marketing MQM, Product Management...
  • Seite 3 Leica DM IL Instructions...
  • Seite 4 – in full or in part – by print- ing, photostat, microfilm or other techniques, including electronic systems, is only permitted subject to the express written consent of Leica Microsystems Wetzlar GmbH. The information contained in the following documentation represents the latest stage of technology and knowledge.

  • Seite 5: Inhaltsverzeichnis

    Contents Important notes ........... Technical description ........67 Objectives ............. 67 General safety information ....... Eyepieces ............. 70 Filters ..............72 Application ............Tubes ..............73 Condensers ............75 The microscope and its components ..... 10 Lamps and lamp housings ......... 76 Specifications ............

  • Seite 6: Important Notes

    Important notes This manual is an important part of the Leica The manual is multi-lingual. The spiral binding DM IL microscope and should be carefully makes it possible to turn the instructions in the read before switching on and using the desired language to the front.

  • Seite 7: General Safety Information

    To maintain this condition and to ensure safe Before modifying the instrument in any way operation, the user must note and adhere to or combining it with non-Leica products not the directions and warnings contained in this covered by this manual, please always manual.
  • Seite 8 Attention! Attention! The electrical accessories for the micro- Protect the microscope against excessive scope are not protected against the temperature fluctuations which may lead to penetration of water which can result in condensation and thus damage the electrical electrical shock. and optical components.

  • Seite 9: Application

    Application The Leica DM IL microscope is designed for routine examinations of cell and tissue cultures, liquids, and sediments. Two basic microscope stands are available for biologic applications. One is the standard bright field version using the contrasting methods bright field (BF), phase contrast (Phaco), and...

  • Seite 10: The Microscope And Its Components

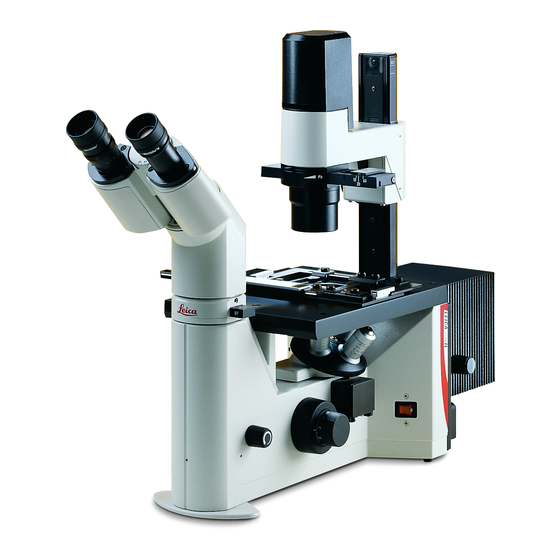

    The microscope and its components Main assemblies The following overall views show and designate the main assemblies of the microscope and its accessories. Fig. 1 – 3 1 Binocular photo tube DM ILT, 2 Eyepiece tube, 3 Eyepieces, 4 Tube holder, 5 Empty slide or IMC modulator, 6 Integrated lamp housing with halogen lamp 6 V/35 W, 7 Holder for filter Ø...
  • Seite 11 Microscope stand IL/L tube adapter Owing to its low centre of gravity, the Leica DM IL The tube adapter serves to accommodate tubes microscope stand is very stable. When using from the DM L range as well as the drawing...
  • Seite 12 The aperture diaphragm in the illumination light in the current objective lists that are available path is not for setting the image brightness. Only from your local Leica representative. the rotary brightness adjustment knob or the neutral density filter should be used for this Brightnessadjustment purpose.
  • Seite 13 X/Y plane. Both lamp housings IMC modulator* are not equipped with a reflector but have For the Leica Integrated Modulation Contrast diffusing screens, heat-absorbing filters and technique, the IMC modulator is provided in the focusable aspheric collectors.
  • Seite 14 Rear of the microscope Fig. 4 1 6 V/35 W connection 2 Mains connection 3 Fuser holder with 2 mains fuses 4 Equipotential bonding point 5 Logo for equipotential bonding point 6 Lamp holder (for fluorescence version) 7 Safety note 8 Nameplate...

  • Seite 15: Installation Site

    Installation site Unpacking The microscope should be operated in a dust- Please compare the delivery carefully with the free room which is also free from oil, chemical packing note, delivery note or invoice. We fumes, and excessive humidity. Major tem- strongly recommend that you keep a copy of perature fluctuations, direct sunlight, and these documents with the manual so that you...
  • Seite 16 On no account should you connect the power unit* and peripherals* to the mains yet! The following parts can be included in the delivery: – Leica DM IL microscope (transmitted-light or incident-light fluorescence) – Illumination and condenser carrier – Tube – Eyepieces –...

  • Seite 17: Setting Up

    Setting up • As a first step, remove all components from • If the delivery includes a stabiliser plate, the shipping and packing material. mount this to the bottom of the microscope • Place the DM IL basic microscope stand in a stand with two screws so that the two front sufficiently clear space on a workbench.
  • Seite 18 Positioning the transmitted-light illumination carrier Note • Position the transmitted-light illumination car- rier into the column from above while A screw (6.1) on the transmitted-light illumi- pressing on the notched lever for the con- nation column prevents that the condensor denser level adjustment (9.5).
  • Seite 19 Attention! Fig. 11 Do not loosen the screws (10.1) below the 1 Screws for repositioning the transmitted-light illumination carrier stage on the transmitted-light illumination carrier because this would displace the optical axis. • Unscrew the screws (11.1) with a 3 mm fixed spanner and remove the screws.
  • Seite 20 Electrical connection of the transmitted-light Fig. 13 Rear of microscope 1 Socket for connecting cable illumination carrier • Use the connecting cable (12.2) to connect the transmitted-light illumination with the integrated power supply via the power socket (13.1) on the rear of the instrument. Positioning the tubes The DM ILB tube (Fig.
  • Seite 21 Fig. 16 Proceed as follows: 1 Lock screw, 2 Tube holder, 3 Tube • Unscrew the lock screw on the tube changer (16.1) using a 3 mm fixed spanner. • First place the IL/L tube adapter (17.1) into the tube holder of the microscope. •...
  • Seite 22 Positioning the eyepieces Eyepieces 10x/18 M only: • Unscrew the sleeve from the lower part of the The eyepieces are positioned into the eyepiece eyepiece. connection pieces. • Insert the graticule with the coated side For the DM ILB and DM ILT tubes, use only the pointing downwards (in the direction of the following eyepieces: objective) so that any lettering appears the...
  • Seite 23 Attaching and removing the objectives Attaching the specimen controller • Remove the screw cap on the objective • Attach the specimen controller to the right or threads. left side of the stage to accommodate brackets • Screw the objectives into the nosepiece for different culture vessels (22.1).
  • Seite 24 Self-adhesive scales to determine the coodinate Selecting the mains voltage and connecting the adjustment have been included with the microscope to the mains supply brackets. • Attach these in the recesses on the specimen controller. Attention! Attaching the stage expansion Do not plug in the mains plug of the •...
  • Seite 25 • Check the voltage setting on the rear panel of the unit. Depending on the country of use, this Attention! setting can be 100 V, 115 V or 230 V. The vol- tage setting can be corrected as follows: For external lamp power units, always per- •...

  • Seite 26: Setting Up The Options

    Setting up the options Positioning the filter block slide* Note • Hold the filter block slide so that the warning label is positioned is located at the front left side and insert it into the dovetail holder (26.2) These assembly steps are not required if no ad- on the left side of the microscope stand.
  • Seite 27 Positioning the phase contrast light rings Fig. 26 1 Filter block, 2 Dovetail holder, 3 Slide cover, 4 Lower part of The phase contrast light rings are inserted into filter block slide the phase contrast slide (Fig. 27). The slide has two holders which can be centred and a centre position which is the bright-field position (BF).
  • Seite 28 Positioning the IMC slit diaphragm slide* on Positioning the IMC modulator* the transmitted-light illumination carrier • Remove the blank slide if present. • Insert the IMC modulator so that the lettering (29.3) points forward. Attention! • Lock the slide in position BF (lettering BF is The condensor slide is not protected against visible) or in position IMC (lettering IMC is inadvertent sliding out.
  • Seite 29 Fig. 31 Series LH 106 lamp housing Assembling the 106* or 107* lamp housings 1 Screw for opening of lamp housing, 2, 3 X and Y centring of lamp*, 4 Focusing of collector, 5, 7 Mounting screws, 6 Filter holder (intermediate component) for filter Ø 50 mm Note For microscope with integrated incident-light fluorescence facility only.
  • Seite 30 • Place a new 12 V/100 W halogen lamp straight into the lamp holder (34.1). Attention! • Move the collector back to its original position. Prior to making any assembly work, always • Replace the lid and fix it with the screw (31.1, disconnect the power supply at the external 32.1).
  • Seite 31 Connecting to the 12 V/100 W power unit* holder and remove the lamp holder (Fig. 37). The Leica 12 V/100 W power unit is an autorang- • Insert a new 12 V/100 W halogen lamp into the ing power supply. It supplies halogen lamps up lamp holder.
  • Seite 32 Switch on the unit with the On/Off switch (Posi- tion 1). Fig. 38 Rear panel of 12 V/100 W Leica Fig. 37 Front panel of 12 V/100 W Leica 1 Equipotential bonding point...
  • Seite 33 • Insert the burner as follows while strictly observing the above safety instructions: Attention! • If a plastic protective sleeve is present, leave it in place for the time being. – Prior to making any assembly work, always • Insert the burner so that the lettering is disconnect the power supply at the upright after installation.
  • Seite 34 • Place the lamp holder with the burner Attention: inserted into the lamp housing and tighten the screws (36.10). Make sure that the markings on the lamp base • Close the lid of the lamp housing. and on the power unit are the same. For example, When closing the lamp housing, make sure if the lamp base is marked L1, L1 must also be that the pins of the cut-out plug engage in the...
  • Seite 35 Fig. 40 Lamp holders for gas discharge lamps 1 Upper clamp, 2 Fused nipple of burner, 3 Lower clamp, 4, 6 Mounting holes for holder, 5 Sockets for cut-out plug, 7 Protective sleeve Hg 50 Xe 75 with igniter Hg 100 Hg 100 with igniter...
  • Seite 36 Different adapters are available for connecting TV cameras with c-mount and B-mount objec- The binocular photo tubes provided for the Leica tive thread. The adapters listed in the table DM IL can be used to adapt an imaging system, below can be used on all trinocular photo tubes, e.
  • Seite 37 The procedure for positioning the drawing Positioning the multi-discussion facility* facility, the multi-discussion facility, the magnifi- cation changer, and the ergo module is basically the same. The drawing facility or the ergo Note module can either be mounted directly on the basic microscope stand (in conjunction with the When using the multi-discussion facility, the DM ILB or DM ILT tubes) or on the DM IL/L tube...
  • Seite 38 Positioning the ergo module* (not shown) Positioning the magnification changer* (not shown) • Unscrew the lock screw (41.1) on the micro- scope stand with 3 mm fixed spanner. • Unscrew the lock screw (41.1) on the micro- • When using the DM IL/L tube adapter: scope stand with 3 mm fixed spanner.

  • Seite 39: Operation

    Operation Basic setting for transmitted light Attention! Switching on the 6 V/35 W halogen lamp • Switch on the 6 V/35 W halogen lamp with the Be especially careful when making exami- power switch (43.2) (position I = On). nations which involve the use of acids or •...
  • Seite 40 Focusing on the object • Set your interpupillary distance by pulling the eyepiece tubes apart or pulling them closer • Set the desired objective. For this purpose, together until you see a single superimposed lower the objective nosepiece first. Use the image instead of a double image.
  • Seite 41 Only when no graticule is inserted in both Correction for defective vision eyepieces: • Look through the right eyepiece with your • Largely defocus the object or remove it from right eye and use the fine adjustment to focus the beam path. on the specimen.

  • Seite 42: Operation Of Objectives

    Operation of objectives Immersion objectives Attention: OIL: Use optical immersion oil in compliance The locking mechanism must always be with DIN/ISO only. Cleaning → p. 57, Labelling → p. 67 pp. released before the immersion objective is used again, since otherwise the spring mechanism protecting the speciment and the objective is ineffective and the other objectives are no Attention:...

  • Seite 43: Operation Of Transmitted Light

    Operation of transmitted light Bright-field illumination Adjusting the aperture diaphragm Illumination methods which show object-free The aperture diaphragm (46.3) determines areas of the specimen as the brightest parts of resolution, depth of field, and contrast of the the image are called bright-field. Bright-field microscope image.
  • Seite 44 For low-contrast objects, the aperture dia- An aperture diaphragm in the objective is usually phragm can be closed further to highlight even fully opened. The reduction in image brightness faint specimen details. In polarised light caused by stopping down results in: microscopy, narrowing the aperture diaphragm Better depth of field usually results in brighter colours.

  • Seite 45: Operation Of Phase Contrast

    Operation of phase contrast Phase contrast is used to form high-contrast Possible errors images of unstained specimens. Specimen: too thick, too thin, too brightly stained; identical refractive index of mounting medium • Adjust the condenser level. and specimen so that no phase jump occurs. •...
  • Seite 46 Fig. 47 1 Holder for light ring and light segment slide, 2 Transmitted- light illumination column, 3 Catch lever for condenser level adjustment, 4 Aperture diaphragm, 5 Centring screws for light rings, 6 Filter holder Ø 32 mm Fig. 48 1 Light ring offset against phase ring: no phase contrast, 2 Phase ring fully covers the light ring: phase contrast...

  • Seite 47: Operation Of Integrated Modulation Contrast (Imc)

    Operation of Integrated Modulation Contrast (IMC) Integrated Modulation Contrast is a special form The following objectives are especially suited: of oblique illumination based on the principle of Hoffman’s modulation contrast. C PLAN 10x/0.22 AP 32.2 C PLAN L 20x/0.30 D With this method, a modulator is used to convert C PLAN L 40x/0.50 D the phase gradients of an unstained object into...
  • Seite 48 Positioning the IMC slit-diaphragm slide on the transmitted-light illumination carrier Attention: • Remove the empty slide or the phase contrast Do not loosen the screws (49.4) on the slide! slide in the transmitted-light illumination carrier, if present. • The line of light must be fully located on the •...
  • Seite 49 Optimising the IMC (Fig. 49a): Use the Allen key to turn this screw to minimise the offset (to superimpose the grey area and the When using the objective with the largest mag- illumination slit). After that, swivel the 10x objec- nification, it may not be possible to adjust the tive back in (followed by the other objectives) light slit stop perfectly (in other words, the light...
  • Seite 50 Possible errors Short of optimum position of the slit-diaphragm. Poor image quality due to use of objectives The IMC modulator or the IMC slit-diaphragm without pupil position D. slide are not locked in the IMC position. Try improving the image quality as follows: Reverse the IMC modulator (lettering to the Incorrect condenser level or wrong condenser rear).

  • Seite 51: Operation Of Incident Light Fluorescence

    Operation of incident-light fluorescence • Open the light stop by moving the lever (50.1). = Light stop moved out of beam path Note = Licht stop moved into beam path • Slide the filter block into the beam path (50.3). For microscopes with integrated incident-light •...
  • Seite 52 Switching on and adjusting the 12 V/100 W • Remove the paper. halogen lamp in the 106* lamp housing • Position the specimen. • Check with low objective magnification that • Switch on the 12 V/100 W halogen lamp at the the image is illuminated in a homogeneous power unit.
  • Seite 53 • Use a pen to draw a mark in the centre of the For halogen lamp: bright surface. • Move the direct image to a position just below • Remove the objective in the beam path. or above your centre mark (54b) or, especially •...
  • Seite 54 Fig. 54 Schematic view for 106 z lamp housing (in reality, lamp images are less defined) a direct lamp image focused but out of centre b direct lamp image in desired position c indirect and direct lamp images in desired position Halogen lamp lamp...
  • Seite 55 Possible errors Low-contrast image due to: Excitation bandwidth too wide. Weak fluorescence, weak image intensity: Specimens improperly stored, too old or faded. Unspecific staining. Rapid fading of specimens (e. g. for FITC). Fluorescing mounting medium. Unspecific filter combination. Auto-fluorescence of objective or immersion oil. Numerical aperture of objectives too low.

  • Seite 56: Care And Maintenance

    Care and maintenance Cleaning painted parts Attention! Dust and loose particles of dirt can be removed with a soft brush or lint-free cotton cloth. Disconnect the mains plug before cleaning Obstinate dirt can be removed with commer- and servicing! cially available aqueous solutions, benzine or Protect electrical components from humi- alcohol.
  • Seite 57 Objectives may not be disassembled for cleaning. If defects are detected on inside Handling acids and alkaline solutions surfaces, send the objectives to your Leica Take particular care when working with acids or representative for repair. We also do not other aggressive chemicals.

  • Seite 58: Troubleshooting, Lamp/Fuse Replacement

    Mechanical defects and disabled with a master switch. Electrical defects • After you have ruled out all possible external causes, it is possible that a fuse of the Leica Mechanical defects DM IL microscope or the power unit is defective.
  • Seite 59 Replacing the mains fuse on the microscope The integrated transmitted-light lamp does not work • Make sure that the plug of the lamp cable is Attention! firmly plugged in the corresponding socket on the rear panel of the DM IL microscope stand. •...
  • Seite 60 • Disconnect the mains connection of the Fig. 56 Rear of microscope 1 Lamp cable connection transmitted-light illumination carrier on the rear of the microscope stand (56.1). • Use a 3 mm fixed spanner to remove the lamp housing (57.1). •...
  • Seite 61 1 Collector, 2 Lamp holder with 12 V/100 W halogen lamp Replacing the 12 V/100 W halogen lamp in the 106, 107, 107/2 lamp housings Ask a Leica field technician to show you the pro- per procedure for replacing the halogen lamp. All necessary steps are listed below.
  • Seite 62 • Unscrew the screw (59.1 or 61.1) on the lid and remove the lid. Attention! • Move the collector (61.3) to the front, if required. Leave the protective covering on the lamp until the lamp is in its holder! Avoid making Note finger prints or wipe them off immediately.
  • Seite 63 Replacing the 12 V/100 W halogen lamp in the Replacing the Hg and Xe lamps 106 z lamp housing* on the 106 z lamp housing Attention! Attention! Prior to making any assembly work, always disconnect the power supply at the external –...
  • Seite 64 • If required, disconnect the mains plug of the • Attach the lamp housing and fasten it to the power unit and the microscope. microscope with the lock screw. • Open the 106z lamp housing by loosening the • Connect the lamp housing to the power unit screws (62.4), slightly pulling out the cut-out (compare mains voltage!): plug from the socket (62.11) and flipping up the...
  • Seite 65 Fig. 64 Lamp holders for gas discharge lamps 1 Upper clamp, 2 Fused nipple of burner, 3 Lower clamp, 4, 6 Mounting holes for holder, 5 Sockets for cut-out plug, 7 Protective sleeve Hg 50 Xe 75 with igniter Hg 100 Hg 100 with igniter...

  • Seite 66: Storage

    Storage Protect your microscope from dust after use by covering it with the protective cover. Store the microscope in a cabinet in which the temperature is ≥ 5 °C above room temperature. The cabinet must be equipped with ventilation openings which are filled e. g. with cotton swabs to protect the interior from dust.

  • Seite 67: Technical Description

    ∞ / 0.17 Performance data of objectives C PLAN 40x/0.65 The Leica DM IL microscope is based on a tube length of ∞ (infinite) and a focal length of the ∞ / 0 / D tube lens of f = 200 mm.
  • Seite 68 Objective type (performance class): C Plan Semi-Planachromat N Plan Planachromat ® PL FLUOTAR Plan-Semiapochromat PL APO Planapochromat Harmonic Components Universal application potential, also backwards- compatible with Delta optics (= predecessor of the HC optics). Long working distance. 10 x/0.22 Magnification and aperture. The aperture (pick- up angle) determines resolution, field depth, contrast and brightness.
  • Seite 69 BD = Brightfield/Darkfield; objectives for inci- dent light microscopy with M 32 objective thread. Strain-free objective for quantitative polarised P, POL light microscopy. Special apochromatic correction, i.e. parfocal U-V-I from Ultraviolet through Visual to near Infrared (from about 340 nm to 1000 nm). Colour codes of objectives In compliance with DIN/ISO standards, the magnification of each objective is indicated by a...

  • Seite 70: Tubes

    Eyepiece field of view number Our product range includes the following For a certain microscope configuration a certain eyepieces for the Leica DM IL: eyepiece field of view number must not be exceeded (see below), e. g. 20. If the maximum...
  • Seite 71 A current data sheet covering all Leica objective and the magnification of the micro- objectives can be obtained from your local Leica scope optics. representative. Example: Field performance of intermediate modules Eyepiece 10x/ 20 Objective PLAN 4/0.10...
  • Seite 72 Performance data of filters Application Filter Grey filter N/Neutral filter Grey filters (neutral filters) are used to attenuate the light without influencing the colour tempera- ture. The engraved value, e. g. N16, indicates the attenuation. N16 indicates a reduction to 1/16 = 100/16 = 6.25 % transmission.
  • Seite 73 Performance data of tubes DM ILT trinocular tube The tube changer is the same as with the The trinocular tube consists of a body with the upright microscope stands. tube changer ring attached to the lower side. The tubes can be rotated and changed. The tube lens has a factor of 1x.
  • Seite 74 HC label, this means that eyepieces of the type tube adapter. The DM IL/L tube adapter is an Leica L PLAN have to be used. intermediate tube with a length of 60 mm and without optics which is used to adapt the pupil Additional examples: position.

  • Seite 75: Condensers

    Performance data of condensers S 55 0.35 condenser S 90 0.23 condenser Suitable for lab vessels up to a height of 55 mm and objectives with numerical apertures up to Suitable for lab vessels up to a height of 90 mm 0.60.
  • Seite 76 The shield connection of the lamp housing is To obtain a brighter image for incident-light screwed down to the equipontial bonding point fluorescence applications, the Leica DM IL on the 12 V/100 W power unit. This lamp housing microscope is preferably fitted with mercury...
  • Seite 77 Overview of lamp housings with order numbers Non-centrable lamp housings LH 106 LH 107, left LH 107/2 LH 35/2 6 V/35 W 504 088 12 V/100 W, 0.55 m 504 058 504 086 504 080 12 V/100 W, 2.0 m 504 059 12 V/100 W, 2.0 m, 504 085...
  • Seite 78 General specifications For indoor use only 100/115/230 V~ Supply voltage: 50 – 60 Hz~ Mains frequency: 50 VA Power consumption: 2x T800 mA Fuses: 10 – 36 °C Operating temperature: 0 – 80 % up to 30 °C Relative humidity: Overvoltage category: Pollution degree:...

  • Seite 79: Specifications

    Specifications of the power unit General specifications For indoor use only 90 – 250 V~ Supply voltage: 50 – 60 Hz Mains frequency: 160 W Power consumption: Fuses: T 4 A 10 – 36 °C Ambient temperature: 0 – 80 % up to 30 °C Relative humidity: Overvoltage category: Pollution degree:...

  • Seite 80: Main Wear And Replacement Parts

    513 788 500 ml Spare fuses in compliance with IEC 127-2 and/or UL 198 G and/oder manufacturer type: 846-205.000-00 T 4A Leica 12 V/100 W power unit Wickmann 19 195/ Schutter FST 826-252.000-00 T 800 mA Leica DM IL microscope...

  • Seite 81: Eu Declaration Of Conformity

    EU Declaration of conformity We hereby declare that the device described below, both in its basic design and construction and in the version marked by us, conforms to the relevant safety- and health-related re- quirements of the appropriate EU directives. This declaration shall cease to be valid if modifications are made to the device without our approval.
