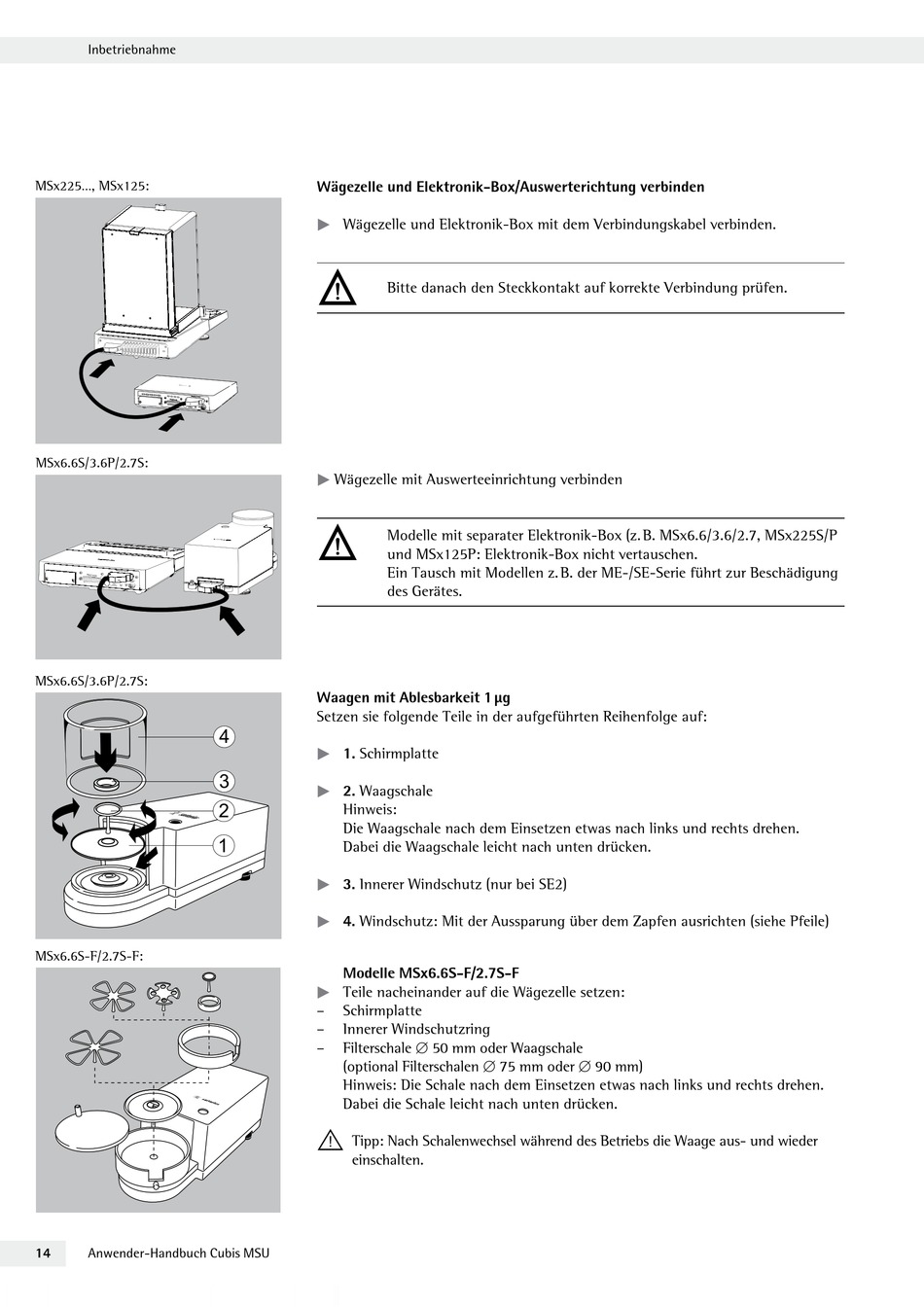

Sartorius Cubis Handbuch Seite 14

Inbetriebnahme
MSx225..., MSx125:
MSx6.6S/3.6P/2.7S:
MSx6.6S/3.6P/2.7S:
MSx6.6S-F/2.7S-F:
14 Anwender-Handbuch Cubis MSU
Wägezelle und Elektronik-Box/Auswerterichtung verbinden
t
Wägezelle und Elektronik-Box mit dem Verbindungskabel verbinden.
3
Bitte danach den Steckkontakt auf korrekte Verbindung prüfen.
t
Wägezelle mit Auswerteeinrichtung verbinden
3
Modelle mit separater Elektronik-Box (z. B. MSx6.6/3.6/2.7, MSx225S/P
und MSx125P: Elektronik-Box nicht vertauschen.
Ein Tausch mit Modellen z. B. der ME-/SE-Serie führt zur Beschädigung
des Gerätes.
Waagen mit Ablesbarkeit 1 μg
Setzen sie folgende Teile in der aufgeführten Reihenfolge auf:
4
t
1. Schirmplatte
3
t
2. Waagschale
2
Hinweis:
Die Waagschale nach dem Einsetzen etwas nach links und rechts drehen.
1
Dabei die Waagschale leicht nach unten drücken.
t
3. Innerer Windschutz (nur bei SE2)
t
4. Windschutz: Mit der Aussparung über dem Zapfen ausrichten (siehe Pfeile)
Modelle MSx6.6S-F/2.7S-F
t
Teile nacheinander auf die Wägezelle setzen:
– Schirmplatte
– Innerer Windschutzring
– Filterschale d 50 mm oder Waagschale
(optional Filterschalen d 75 mm oder d 90 mm)
Hinweis: Die Schale nach dem Einsetzen etwas nach links und rechts drehen.
Dabei die Schale leicht nach unten drücken.
!
Tipp: Nach Schalenwechsel während des Betriebs die Waage aus- und wieder
einschalten.
