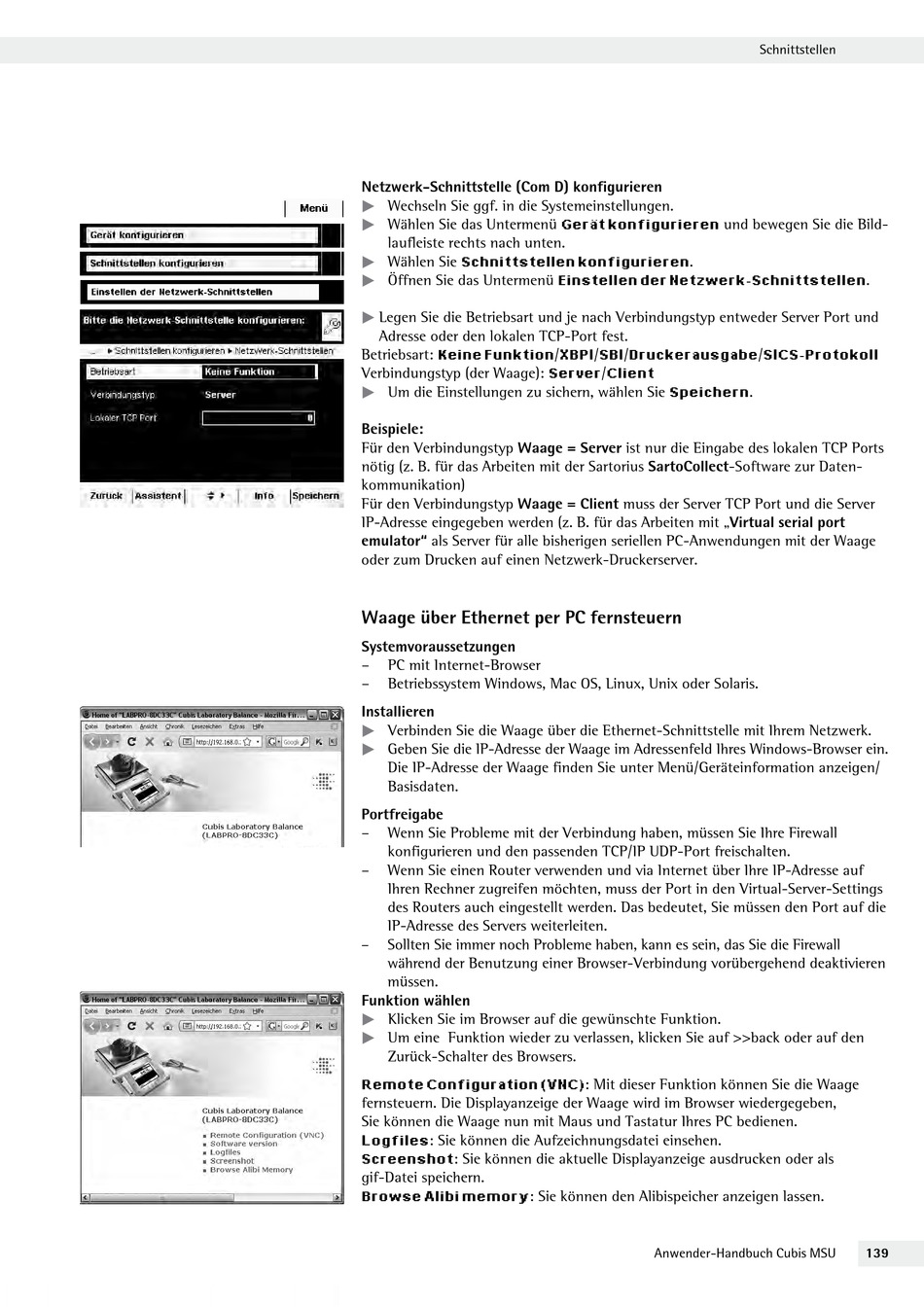

Sartorius Cubis Handbuch Seite 139

Netzwerk-Schnittstelle (Com D) konfigurieren
t
Wechseln Sie ggf. in die Systemeinstellungen.
t
Wählen Sie das Untermenü
laufleiste rechts nach unten.
t
Wählen Sie
t
Öffnen Sie das Untermenü
t
Legen Sie die Betriebsart und je nach Verbindungstyp entweder Server Port und
Adresse oder den lokalen TCP-Port fest.
Betriebsart:
Verbindungstyp (der Waage):
t
Um die Einstellungen zu sichern, wählen Sie
Beispiele:
Für den Verbindungstyp Waage = Server ist nur die Eingabe des lokalen TCP Ports
nötig (z. B. für das Arbeiten mit der Sartorius SartoCollect-Software zur Daten-
kommunikation)
Für den Verbindungstyp Waage = Client muss der Server TCP Port und die Server
IP-Adresse eingegeben werden (z. B. für das Arbeiten mit „Virtual serial port
emulator" als Server für alle bisherigen seriellen PC-Anwendungen mit der Waage
oder zum Drucken auf einen Netzwerk-Druckerserver.
Waage über Ethernet per PC fernsteuern
Systemvoraussetzungen
– PC mit Internet-Browser
– Betriebssystem Windows, Mac OS, Linux, Unix oder Solaris.
Installieren
t
Verbinden Sie die Waage über die Ethernet-Schnittstelle mit Ihrem Netzwerk.
t
Geben Sie die IP-Adresse der Waage im Adressenfeld Ihres Windows-Browser ein.
Die IP-Adresse der Waage finden Sie unter Menü/Geräteinformation anzeigen/
Basisdaten.
Portfreigabe
– Wenn Sie Probleme mit der Verbindung haben, müssen Sie Ihre Firewall
konfigurieren und den passenden TCP/IP UDP-Port freischalten.
– Wenn Sie einen Router verwenden und via Internet über Ihre IP-Adresse auf
Ihren Rechner zugreifen möchten, muss der Port in den Virtual-Server-Settings
des Routers auch eingestellt werden. Das bedeutet, Sie müssen den Port auf die
IP-Adresse des Servers weiterleiten.
– Sollten Sie immer noch Probleme haben, kann es sein, das Sie die Firewall
während der Benutzung einer Browser-Verbindung vorübergehend deaktivieren
müssen.
Funktion wählen
t
Klicken Sie im Browser auf die gewünschte Funktion.
t
Um eine Funktion wieder zu verlassen, klicken Sie auf >>back oder auf den
Zurück-Schalter des Browsers.
fernsteuern. Die Displayanzeige der Waage wird im Browser wiedergegeben,
Sie können die Waage nun mit Maus und Tastatur Ihres PC bedienen.
: Sie können die Aufzeichnungsdatei einsehen.
: Sie können die aktuelle Displayanzeige ausdrucken oder als
gif-Datei speichern.
: Sie können den Alibispeicher anzeigen lassen.
und bewegen Sie die Bild-
.
/ / /
/
: Mit dieser Funktion können Sie die Waage
Anwender-Handbuch Cubis MSU
Schnittstellen
.
/
.
139
