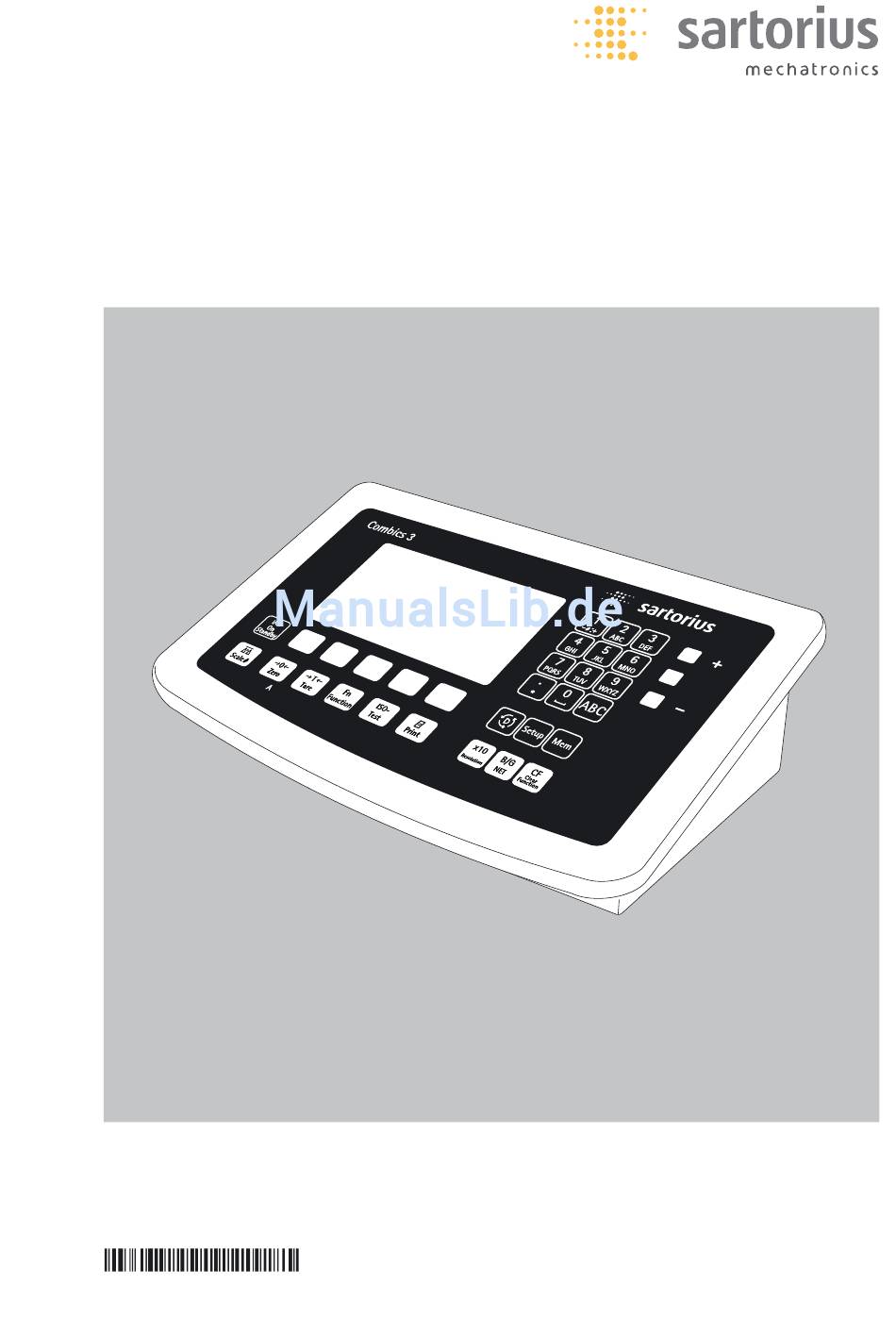

Betriebsanleitung
Sartorius Combics 3
Modelle CAISL3 | CAIS3
Auswertegeräte
98648-018-28

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sartorius Combics CAISL3

Inhaltszusammenfassung für Sartorius Combics CAISL3

  • Seite 1 Betriebsanleitung Sartorius Combics 3 Modelle CAISL3 | CAIS3 Auswertegeräte 98648-018-28...

  • Seite 2: Inhaltsverzeichnis

    Linearisieren und Vorlast setzen/löschen ....40 Sartorius Serviceangebote ......114 Externes Linearisieren mit Gewichten der Werksvoreinstellung - Standardgewichte .

  • Seite 3: Hinweise Zu Dieser Anleitung

    Diese Anleitung ist Teil des Produktes. Bewahren Sie sie gut erreichbar und sicher auf. Bei Verlust der Anleitung können Sie Ersatz anfordern oder die aktuelle Anleitung von der Sartorius Website herunterladen: www.sartorius.com Symbole und Zeichen Folgende Symbole und Zeichen werden in dieser Anleitung verwendet: Warnzeichen für verschiedene Arten von Gefahren.

  • Seite 4: Warn- Und Sicherheitshinweise

    Das Gerät nur von geschulten Service- Gerät vor weiterer Benutzung sichern. technikern öffnen lassen. Einsatz bei Eichpflicht Zubehör und Optionen von Sartorius Das Gerät vom Netz trennen, bevor sind optimal auf das Gerät angepasst. – Wird das Auswertegerät an eine Wäge- Zusatzgeräte angeschlossen oder...

  • Seite 5: Gerätebeschreibung

    Gerätebeschreibung Beschreibung Combics 3 ist: – robust und langlebig (Gehäuse aus Edelstahl). – leicht zu reinigen und zu desinfizieren. – leicht zu bedienen durch: – große, hinterleuchtete, voll grafikfähige Punkt-Matrix-Anzeige – große Tasten mit deutlich spürbarem Druckpunkt – alphanumerische Eingabe –...

  • Seite 6: Gerätedarstellung

    Gerätedarstellung Anzeige und Tastatur Anzeige und Tastatur Alphanumerische Tastatur Kontrollleuchten (für Kontrollwägen und Klassieren) Umschalttaste für Buchstabeneingabe Voreinstellungen: Zugang zum Produktdatenspeicher Löschtaste Voreinstellungen: Zugang zum Setup Umschalten der Anzeige zwischen Bruttowert (Nettowert plus Tara) und Nettowert (Bruttowert minus Tara) Umschalten zwischen Anwendungs- programm und Anwendungsspezifi- sche Informationen Umschalten der Anzeige zwischen...

  • Seite 7: Inbetriebnahme

    Installation Wurde das Auswertegerät mit Sonderausstattung bestellt, so ist es bereits im Werk mit den gewünschten Optionen ausgestattet. Lager- und Transportbedingungen Unverpackte Geräte können durch stärkere Erschütterungen ihre Präzision verlieren. Bei zu starken Erschütterungen kann die Sicherheit des Gerätes beeinträchtigt werden. –...

  • Seite 8: Wägeplattform An Wp1 Anschließen

    Sartorius-Plattformen CAPP, CAPS, IU und IF oder eine handelsübliche DMS-Lastzelle angeschlossen werden. Der Anschluss der Lastzelle sollte nur durch einen geschulten und autorisierten Sartorius- Fachmann erfolgen. Bei unsachgemäßer Installation entfällt die Gewährleistung. Der Anschluss von Peripheriegeräten an den Schnittstellen sollte nur durch einen geschulten und autorisierten Sartorius-Fachmann erfolgen.

  • Seite 9: Wägeplattform An Wp2 Anschließen

    Adern des Schnittstellenkabels entsprechend den Klemmenbelegungsplänen fest mit den Klemmen verschrauben. Nach Beendigung der Montagearbeiten den IP69K-Schutz überprüfen, dazu ein Druck- manometer verwenden. Weitere Informationen dazu sind beim Sartorius Service zu erfragen. Kabel anschließen Alle Adern des Kabels durch die Ferrithülse stecken und mit einer Windung um die Ferrithülse nochmals alle Adern durch die Ferrithülse stecken.

  • Seite 10: Anschlussbelegung Schnittstelle Com1, Com2

    Inbetriebnahme Anschlussbelegung Schnittstelle COM1, COM2 und PS2 mit Optionen PS2 COM1 COM2 Digitalplatine CAIS3 (IP69K) Klemmenbelegung COM1, COM2 und PS2 (gilt für alle Platinen) LOAD_PRINTER 11 Clear to Send (CTS) 21 5 V geschaltet RESET_OUT 12 Data Terminal Ready (DTR) 22 PS2_Daten 13 Dateneingang (RXD) 23 PS2_Takt...

  • Seite 11: Steckerbelegungsplan Der Schnittstelle Com1

    Inbetriebnahme Schnittstellenplatine RS 232/RS485 für IS-Plattformen (Option A62/A72) PS2 COM1 COM2 A62/72 Klemmenbelegung A62/A72 11 TxD/RxD+ 12 TxD/RxD- 13 LINE_OUT 14 LINE_OUT 15 GND Sperre Justieren 16 GND Tastatur LED + Display LED + Display Tastatur Steckerbelegungsplan der Schnittstelle COM1 Modelltyp CAISL (IP44-Schutz) Anschlussbuchse COM1: 25-pol.

  • Seite 12: Anschluss An Einen Pc Über Die Schnittstelle Com1

    Inbetriebnahme Anschluss an einen PC über die Schnittstelle COM1 Zum Anschluss eines PC an das Auswertegerät nach dem Standard RS232-C/V24 ür Übertragungsleitungen bis 15 m Länge verwenden Sie folgende Kabel: Modelltyp CAISL: Verbindungskabel 7357312 Modelltyp CAIS: Verbindungskabel YCC02-D9F6 RS232 Anschlussbelegung Anschlussbelegung für das Kabel vom Auswertegerät an eine RS232-PC-Schnittstelle (COM1).

  • Seite 13: Steckerbelegungsplan Der Schnittstelle Com2

    Inbetriebnahme Steckerbelegungsplan der Schnittstelle COM2 Modelltyp CAISL (IP-44-Schutz) Anschlussbuchse COM2: 9-pol. D-Subminiaturbuchse DB9S mit Schraubverbindung Empfohlender Schnittstellenstecker: 9-pol. D-Subminiaturstecker DB9 mit integrierter Abschirmkappe und Schirmblech und Verriegelungsschrauben (Amp Typ 164868-1) Pinbelegung: Pin 1 +5 V out Pin 2 Datenausgang (TxD) Pin 3 Dateneingang (RxD) Pin 4...

  • Seite 14: Anschluss An Einen Pc Über Die Schnittstelle Com1

    Inbetriebnahme Anschluss an einen PC über die Schnittstelle COM2 Zum Anschluss eines PC an das Auswertegerät nach dem Standard RS232-C/V24 für Übertragungsleitungen bis 15 m Länge verwenden Sie folgende Kabel: Modelltyp CAISL: Verbindungskabel 7357312 Modelltyp CAIS: Verbindungskabel YCC02-D9F6 RS232 Anschlussbelegung Anschlussbelegung für das Kabel vom Auswertegerät an eine RS232-PC-Schnittstelle (COM2).

  • Seite 15: Steckerbelegungsplan Der Schnittstelle Ps2

    Inbetriebnahme Steckerbelegungsplan der Schnittstelle PS2 Modelltyp CAISL (IP-44-Schutz) Anschlussbuchse PS2: 6-pol. Miniaturbuchse PS2 (Mini-DIN) Empfohlender Schnittstellenstecker: 6-pol. Miniaturstecker PS2 mit integrierter Abschirmkappe Pinbelegung: Keyboard Data (Datenleitung) nicht belegt Masse intern (GND) +5 V geschaltet Keyboard Clock (Takt) nicht belegt Barcode-Leser über die Schnittstelle PS2 anschließen Zubehör YBR02CISL Auswertegerät von der Spannungsversorgung trennen (Netzstecker ziehen).

  • Seite 16: Combics-Auswertegerät Schließen

    Der aufgedruckte Spannungswert (siehe Typenschild) muss mit der örtlichen Spannung übereinstimmen. Sollte die angegebene Netzspannung oder die Steckerausführung des Netz- kabels nicht der bei Ihnen verwendeten Norm entsprechen, bitte die nächste Sartorius- Vertretung oder Ihren Händler verständigen. Spannungswert und Steckerausführung überprüfen.

  • Seite 17: Wägeplattform Konfigurieren

    Wägeplattform konfigurieren Service-Modus Zweck Der Service-Modus ermöglicht den Zugriff auf zusätzliche Menüpunkte im Setup-Menü, die bei deaktiviertem Service-Modus nicht sichtbar sind. Im Service-Menü lassen sich die wichtigsten Justier- und Abgleicharbeiten im Auswertegerät und an der angeschlossenen Wägeplattform durchgeführen, z. B. die ADU-Konfiguration. Der aktivierte Service-Modus ist durch ein »S«...

  • Seite 18: Übersicht Setup-Menü Im Service-Modus

    Empfindlichkeit 1…4: Parameter speichern o Nein Geographische Daten Parameter eingeben geographische Breite Ortshöhe Erdbeschleunigung Parameter speichern o Nein ) Ausstattungsvariante: – dann Intern gesperrt ) Einstellungsänderung entfällt bei geeichten Geräten ) nur bei Betrieb mit Sartorius IS-Wägeplattformen oder externem ADU...
  • Seite 19 Wägeplattform konfigurieren Geräteparameter WP-1 Intern Kalibrier-/Justier-Einheit Gramm/g Kilogramm/kg Tonne/t o Pound/lb Menüpunkte »Filteranpassung«…»Werkseinstellung nur Wägeparameter« siehe Abschnitt »Setup-Übersicht (Parameter)« COM-1 (wenn der WP dieser Schnittstelle zugeordnet werden soll) COM-2 (wenn der WP dieser Schnittstelle zugeordnet werden soll) UNICOM (nur wenn vorhanden) WP-2 siehe Abschnitt »Setup-Übersicht (Parameter)«...

  • Seite 20: Setup-Menü Adu-Konfiguration

    Wägeplattform konfigurieren Setup-Menü ADU-Konfiguration Setup-Zugang im Service-Modus WP1 - Intern - ADU-Konfiguration Standardkonfiguration Bereiche Einbereichswaage Anzeigeschritt d Max.-Last Mehrteilungswaage Anzeigeschritt d Bereich 1 Bereich 2 Bereich 3 Max.-Last Mehrbereichswaage Anzeigeschritt d Bereich 1 Bereich 2 Bereich 3 Max.-Last Freie Einheiten Wahlfrei/o Gramm/g Kilogramm /kg...

  • Seite 21: Analog/Digital-Umsetzer

    Wägeplattform konfigurieren Analog/Digital-Umsetzer (ADU) Zweck Anpassen der Parameter des Analog/Digital-Umsetzers an die angeschlossene Lastzelle oder Wägeplattform. Nach der ADU-Konfiguration ist der A/D-Umsetzer in Verbindung mit dem Lastaufnehmer als Waage definiert. Eine Beeinflussung der Wägeergebnisse durch das Auswertegerät ist nach Sperren der Konfi- guration des A/D Umsetzers nicht mehr möglich.
  • Seite 22 Wägeplattform konfigurieren Anzeigeschritt d Der Anzeigeschritt d gibt die Auflösung der Waage an. Die Eingabe ist nur in den Intervallen 1, 2, 5, 10, 20 usw. möglich. Der Anzeigeschritt d ist bei eichfähigen oder geeichten Wägeplattformen gleich dem Eichwert e Eichwert e Der Eichwert e gibt die Auflösung der Waage im eichpflichtigen Verkehr an.

  • Seite 23: Analog/Digital-Umsetzer (Adu) Konfigurieren

    Wägeplattform konfigurieren Analog/Digital-Umsetzer (ADU) konfigurieren Die Wägeplattform muss bereits angeschlossen sein. Verriegelungsschalter öffnen Der Verriegelungsschalter befindet sich an der Rückseite des Auswertegerätes, unmittel- bar neben dem Anschluss der Wägeplattform. Abdeckkappe entfernen. Schalter nach links schieben (= Stellung »offen»). Service-Modus aktivieren Siehe Kapitel »Service-Modus«...
  • Seite 24 Wägeplattform konfigurieren Die voreingestellten Werte sind abhängig vom geladenen Datensatz und müssen ggf. angepasst werden. Im Beispiel wird eine Konfiguration als Einbereichswaage mit einem Eichkonfigurations-Datensatz vorgenommen. Einbereichs-Waage Mit Softkey » « oder » « die einzelnen Eingabefelder markieren. Zahleneingabe mit 0 ... 9 und . (Dezimalstelle). Korrektur mit c. Mit Softkey »l«...
  • Seite 25 Wägeplattform konfigurieren Mehrteilungswaage Die Abbildung zeigt das Eingabemenü der Bereichskonfiguration für eine Mehrteilungs- waage. Es handelt sich um eine Eichkonfiguration mit 2 Wägebereichen bei einer Höchstlast von 6.000 kg. – Bereich 1: 0…3.000 kg mit e1 = 0.001 kg – Bereich 2: 3.002…6.000 kg mit e2 = 0.002 kg Im Eingabefeld »...
  • Seite 26 Wägeplattform konfigurieren Um die Konfiguration zu speichern, mit Softkey » « » » auswählen und mit Softkey »l« bestätigen. Für kurze Zeit erscheint die Meldung » Funktion wurde gestartet ». Danach kehrt das Programm in den normalen Wägebetrieb zurück. Konfiguration nicht speichern: Mit Softkey »...

  • Seite 27: Geografische Daten Für Den Eichpflichtigen Verkehr Eintragen

    Wägeplattform konfigurieren Geografische Daten für den eichpflichtigen Verkehr eintragen Zweck Der Eintrag der geographischen Daten ermöglicht die externe Justierung der Waage an einem Justierort (z. B. beim Hersteller oder Verkäufer), der nicht mit dem Aufstellort identisch ist. Wird die Waage am Aufstellort justiert, ist der Eintrag der geographischen Daten nicht not- wendig.
  • Seite 28 Wägeplattform konfigurieren Vorgehensweise Abdeckkappe entfernen. Verriegelungsschalter nach links schieben (= Stellung »offen»). Ist das Gerät Teil einer geeichten Wägeanlage, so ist das nur unter Brechen der Versiege- lungsmarke möglich. Die Waage muss dann erneut geeicht werden. Service-Modus aktivieren, siehe Abschnitt »Service-Modus«. Geräteparameter WP-1 Im Menupunkt »...
  • Seite 29 Wägeplattform konfigurieren Erdbeschleunigung eingeben Mit Softkey » « oder » « das entsprechende Eingabefeld auswählen. Zahlenwert der Erdbeschleunigung in m/s über Tastatur eingeben und mit Softkey »l« bestätigen. Erlaubter Wertebereich: < < 9.700000 9.900000 Erdbeschleunigung 2 d Im Beispiel links wurde der Wert für die Erdbeschleunigung geändert. Der neue Wert 9.810000 m/s2 gilt für »Deutschland (Zone D)«.
  • Seite 30 Wägeplattform konfigurieren J drücken, um externes Justieren zu starten. C.EXT.D Die Anzeige » « erscheint kurz. Im Beispiel sind die Höhe des Aufstellortes und die geografische Breite eingetragen. C.EXT.D C.EXT.DEF. Altitud Die Anzeige » « erscheint kurz. Altitud C.EXT.DEF. Die Höhe des Aufstellortes in m über NN wird angezeigt, hier die Ortshöhe für »Deutschland (Zone D)«.
  • Seite 31 Wägeplattform konfigurieren Wenn anstelle von geogr. Breite und Ortshöhe die Erdbeschleunigung eingetragen wurde, Gravity wird nach » « für kurze Zeit » « angezeigt. Der eingetragene Wert in m/s erscheint, hier für die Einstellung »Deutschland (Zone D)«. J drücken, um den angezeigten Wert zu bestätigen oder ( drücken, um den Justiervorgang abzubrechen.

  • Seite 32: Justier- Und Linearisierungsgewichte Eingeben

    Wägeplattform konfigurieren Justier- und Linearisierungsgewichte eingeben Zweck Eingabe der Justier und Linearisierungsgewichte. Vorgehensweise Siehe auch Kapitel »Betrieb«, Abschnitt »Kalibrieren, Justieren«. Abdeckkappe entfernen. Verriegelungsschalter nach links schieben (= Stellung »offen»). Service-Modus aktivieren, siehe Abschnitt »Service-Modus«. Im Menupunkt » Geräteparameter « Wägeplattform » WP-1 »...

  • Seite 33: Funktionszuweisung Der Taste J Für Das Kalibrieren/Justieren

    Wägeplattform konfigurieren Funktionszuweisung der Taste J für das Kalibrieren/Justieren Zweck Über die Taste J wird die Kalibrier/Justierfunktion ausgelöst. Bei aktiviertem Service- Modus können die Einstellungen für die Taste geändert werden: Vorgehensweise Abdeckkappe entfernen. Verriegelungsschalter nach links schieben (= Stellung »offen»). Service-Modus aktivieren, siehe Abschnitt »Service-Modus«.

  • Seite 34: Externes Justieren Mit Einem Gewicht Der Werksvoreinstellung - Standardgewicht

    Gerät auszuschalten. e drücken, um das Gerät wieder einzuschalten. Nach Anzeige des Sartorius-Logos befindet sich das Gerät im Wägebetrieb. ( drücken, um die Waage zu entlasten und nullstellen. J drücken, um das externe Justieren zu starten.
  • Seite 35 1.02.101110 e drücken, um das Gerät auszuschalten. BVers. 01-63-02 -------------------- e drücken, um das Gerät wieder einzuschalten. Externes Kalibrieren Nach Anzeige des Sartorius-Logos befindet sich das Gerät im Wägebetrieb. Soll 5.000 kg Diff. + 0.010 kg Externes Justieren Diff. + 0.000 kg...

  • Seite 36: Externes Justieren Mit Einem Vom Benutzer Vorgegebenen Gewicht

    Gerät auszuschalten. e drücken, um das Gerät wieder einzuschalten. Nach Anzeige des Sartorius-Logos befindet sich das Gerät im Wägebetrieb. ( drücken, um die Waage zu entlasten und nullstellen. J drücken, um das externe Justieren zu starten.

  • Seite 37: Internes Kalibrieren/Justieren

    1.02.101110 e drücken, um das Gerät auszuschalten. BVers. 01-63-02 e drücken, um das Gerät wieder einzuschalten. -------------------- Externes Kalibrieren Nach Anzeige des Sartorius-Logos befindet sich das Gerät im Wägebetrieb. Soll 6.000 kg Diff. + 0.010 kg Externes Justieren Diff. + 0.000 kg...

  • Seite 38: Justieren Ohne Gewichte

    Wägeplattform konfigurieren Justieren ohne Gewichte Zweck Im Service-Modus kann durch die Eingabe der Kenndaten der Lastzellen eine Justierung ohne Gewicht vorgenommen werden. Das Justieren ohne Gewicht darf nicht bei Waagen im eichpflichtigen Verkehr durchgeführt werden. Einstellhinweise – Eine Justierung ohne Gewicht ist nur bei geöffnetem Verriegelungsschalter im Service-Modus möglich.
  • Seite 39 Wägeplattform konfigurieren Das Eingabemenü wird angezeigt. Nennlast und Auflösung in kg, Empfindlichkeit der Lastzellen in mV/V in die entsprechen- den Felder eintragen. Die Maximallast ist im Allgemeinen kleiner als die in » Justie- ren ohne Gewichte « einzutragende Nennlast, da die Lastzelle u. U. durch Auf- bauten zusätzlich belastet wird.

  • Seite 40: Funktionszuweisung Der Taste J Für Das Linearisieren Und Vorlast Setzen/Löschen

    Wägeplattform konfigurieren Funktionszuweisung der Taste J für das Linearisieren und Vorlast setzen/löschen Zweck Über die Taste J wird normalerweise die Kalibrier/Justierfunktion ausgelöst. Bei aktivier- tem Service-Modus können der Taste weitere Funktionen zugeordnet werden: – externes Linearisieren mit Default-Gewichten – externes Linearisieren mit den eingegebenen Linearisierungsgewichten –...

  • Seite 41: Externes Linearisieren Mit Gewichten Der Werksvoreinstellung - Standardgewichte

    Wägeplattform konfigurieren Externes Linearisieren mit Gewichten der Werksvoreinstellung – Standardgewichte Einstellhinweise – Diese Funktion ist nur dann zugänglich, wenn Software und Funktionalität der ange- schlossenen Wägeplattform dies ermöglichen. – Externes Linearisieren bei Waagen im eichpflichtigen Verkehr ist nur bei geöffnetem Verriegelungsschalter möglich.

  • Seite 42: Externes Linearisieren Mit Vom Benutzer Vorgegebenen Gewichten

    Wägeplattform konfigurieren Externes Linearisieren mit vom Benutzer vorgegebenen Gewichten Einstellhinweise – Diese Funktion ist nur dann zugänglich, wenn Software und Funktionalität der ange- schlossenen Wägeplattform dies ermöglichen. – Externes Linearisieren bei Waagen im eichpflichtigen Verkehr ist nur bei geöffnetem Verriegelungsschalter möglich. –...
  • Seite 43 Wägeplattform konfigurieren J drücken, um das Linearisierungsgewicht 1 zu übernehmen oder ( drücken, um die Lianisierungsfunktion abzubrechen. Nach Übernahme des Linearisierungsgewichtes 1 erscheint die Aufforderung zum Auflegen des zweiten Linearisierungsgewichtes. Vorgang für alle geforderten Linearisierungsgewichte wiederholen. Nach Übernahme des letzten Linearisierungsgewichtes erscheint die Aufforderung, die Waage vollständig zu entlasten.

  • Seite 44: Vorlast Setzen

    Bei Waagen im eichpflichtigen Verkehr den Verriegelungsschalter nach links schieben (= Stellung »offen»). e drücken, um das Gerät wieder einzuschalten. Nach Anzeige des Sartorius-Logos befindet sich das Gerät im Wägebetrieb. ( drücken, um die Waage zu entlasten und nullstellen. Anzeige bei nullgestellter Waage.

  • Seite 45: Vorlast Löschen

    Bei Waagen im eichpflichtigen Verkehr den Verriegelungsschalter nach links schieben (= Stellung »offen»). e drücken, um das Gerät wieder einzuschalten. Nach Anzeige des Sartorius-Logos befindet sich das Gerät im Wägebetrieb. Vorlastgewicht von der Wägeplattform entfernen. In der Anzeige wird die entfernte Vorlast als negativer Wert dargestellt.

  • Seite 46: Bedienkonzept

    Bedienkonzept Mit Combics 3 können Wägewerte von 1…3 Plattformen erfasst werden, Applikationen (Anwendungsprogramme) zur Verrechnung und Darstellung der Wägewerte eingesetzt werden und Wäge- güter gekennzeichnet werden. Das Auswertegerät muss zunächst über das Setup-Menü für die gewünschte Anwen- dung vorbereitet werden (Eingabe der Druckerparameter, etc.).
  • Seite 47 Bedienkonzept Softkeys Die Belegung der Softkeys (Funktionstasten) wird durch Abkürzungen und Symbole in der untersten Zeile der Anzeige angegeben. Beispiele für Abkürzungen: : Bezeichnerliste : Eingabe löschen LOESCH. Mögliche Symbole: : Zurück zum Ausgangszustand Zur übergeordneten Auswahl Unterpunkte des aktivierten Begriffs zeigen Im Ein- und Ausgabefenster nach oben bewegen Im Ein- und Ausgabefenster nach unten bewegen Angewählte Parametereinstellung auswählen...

  • Seite 48: Sicherung Der Einstellungen Im Messbetrieb

    Bedienkonzept Sonderzeichen über die Tastatur eingeben Taste a drücken. In der Anzeige erscheint »ABC«. Taste 1 drücken. In der Anzeige erscheint die entsprechende Zeichenauswahl. Der blinkende Cursor mar- kiert das erste Zeichen. Softkey F1 ( ) drücken oder 2 Sek. warten. In der Anzeige erscheint das Leerzeichen.

  • Seite 49: Anzeigen Im Messbetrieb

    Bedienkonzept Anzeigen im Messbetrieb Darstellung der Wägewerte und verrechnete Werte (Hauptanzeige) Die Anzeige ist in mehrere Bereiche unterteilt. Metrologiezeilen Bargraph Info-/Statuszeile Metrologiezeilen Hier werden folgende Kenngrößen angezeigt: Messwertzeile obere Grenze des Wägebereiches der aktiven Wägeplattform untere Grenze des Wäge bereiches der aktiven Wägeplattform (nur bei geeichten Textzeilen Modelltypen) Beschriftung Softkeys...

  • Seite 50: Kontrollleuchten

    Bedienkonzept Piktogramme/Batteriesymbol Aktuell ablaufender Druckvorgang GMP-Protokoll aktiv Akku-Ladeanzeige: Akku voll, Akku leer Bargraph Der Bargraph zeigt an, wieviel Prozent des Wägebereichs der aktiven Plattform durch ein auf- gelegtes Gewicht genutzt werden (Bruttobargraph). untere Lastgrenze 100% obere Lastgrenze Im Kontrollwägen (verrechneter Bargraph) erscheinen folgende Symbole: Bargraph mit 10%-Marken Minimum »Kontrollwägen«...

  • Seite 51: Bedienkonzept Menü

    Bedienkonzept Bedienkonzept Menü Bedienbeispiel: Setup:Geraeteparameter: WP-1:Intern:Filteranpassung Einstellungsmarkierung Parameter einstellen: Softkey »Q« oder »q«: Parametereinstellung Softkey »l«: Parameter bestätigen M oder » «: Setup-Menü verlassen Anzeige im Menü Anzeige für Voreinstellungen und Informationen (Setup-Menü) Diese Anzeige ist in 3 Bereiche unterteilt. Statuszeile Statuszeile Die Statuszeile informiert über die Funktion der Anzeigeseite.

  • Seite 52: Voreinstellungen

    Bedienkonzept Voreinstellungen Die individuellen Grundeinstellungen erfolgen im Setup-Menü durch die Auswahl von Parametern. Diese sind in folgenden Gruppen zusammengefasst (1. Menüebene), Menüs- truktur siehe Abschnitt »Setup-Übersicht (Parameter)« – Anwendungsparameter – Fn-Taste – Geräteparameter – Info (Gerätespezifische Informationen) – Sprache Bei Eichpflicht ist die Auswahl der einzelnen Parameter eingeschränkt. Es werden immer nur die Parameter angezeigt, die wählbar sind.
  • Seite 53 Bedienkonzept Passwortschutz einrichten e drücken, um das Gerät einzuschalten. M drücken. Das Menü erscheint auf der Anzeige. Softkey » « mehrmals drücken, um die Zeile » Geräteparameter « auswählen. Softkey » « drücken. Softkey » « mehrmals drücken, um die Zeile » Zugangscode «...
  • Seite 54 Bedienkonzept Passwortschutz aufheben e drücken, um das Gerät einzuschalten. M drücken. Das Menü erscheint auf der Anzeige. Softkey » « mehrmals drücken, um die Zeile » Geräteparameter « auswählen. Softkey » « drücken. Das Zugangsfenster erscheint auf der Anzeige. Zugangscode über Tastatur eingeben, siehe Abschnitt »Zahlen über die Tastatur einge- ben«...
  • Seite 55 Bedienkonzept Parametereinstellung ausdrucken Beispiel: Ausdruck mit maximal 20 Zeichen pro Zeile. -------------------- 12.01.2010 09:46 CAIS3 Ser.no 12345678 Vers. 1.02.101110 BVers. 01-63-02 -------------------- SETUP GERAET -------------------- WP-1 Intern WP-2 off COM1 Datenkommunikation Baudrate 1200 Baud Paritaet Anzahl Stopbits 1 Stopbit Handshake-Betrie Hardware 1-Zeichen Anzahl Datenbits 7 Bit...

  • Seite 56: Setup-Übersicht (Parameter)

    Geringe Filterung Ohne Filterung Stillstandsbereich 1/4 Ziffernschritt 1/2 Ziffernschritt 1 Ziffernschritt o 2 Ziffernschritte 4 Ziffernschritte 8 Ziffernschritte ) Ausstattungsvariante: – dann Intern gesperrt ) Einstellungsänderung entfällt bei geeichten Geräten ) nur bei Betrieb mit Sartorius IS-Wägeplattformen oder externer ADU...
  • Seite 57 Bedienkonzept Geräteparameter WP-1 Intern Stillstandsverzögerung Ohne Verzögerung o Kurze Verzögerung Mittlere Verzögerung Lange Verzögerung Tarierung Ohne Stillstand o Nach Stillstand Autozero o Ein Gewichtseinheit 1 Wahlfrei / o (Werksvoreingestellt: Gramm) Gramm / g o Kilogramm / kg Carat / ct Pound / lb Unze / oz v) Troy Unze / ozt...
  • Seite 58 Bedienkonzept Geräteparameter WP-1 Intern Gewichtseinheit 2 Wahlfrei / o (Werksvoreingestellt: Gramm) o Gramm / g Kilogramm / kg Carat / ct Pound / lb Unze / oz Troy Unze / ozt Tael Honkong / tlh Tael Singapur / tls Tael Taiwan / tlt Grain / GN 1) Pennyweight / dwt Milligramm / mg 1)
  • Seite 59 Bedienkonzept Geräteparameter WP-1 Intern Gewichtseinheit 3 Wahlfrei / o (Werksvoreingestellt: Gramm) o Gramm / g Kilogramm / kg Carat / ct Pound / lb Unze / oz Troy Unze / ozt Tael Honkong / tlh Tael Singapur / tls Tael Taiwan / tlt Grain / GN 1) Pennyweight / dwt Milligramm / mg 1)
  • Seite 60 Bedienkonzept Geräteparameter COM-1 o Aus WP-3 o RS-232 SBI-Standard (9600 Baud) SBI-Eiche (9600 Baud) o IS-232 ADC-232 Datenkommunikation o SBI Baudrate 150 Baud 300 Baud 600 Baud o 1200 Baud 2400 Baud 4800 Baud 9600 Baud 19200 Baud Parität Space (Leerzeichen) o Odd Even None...
  • Seite 61 Bedienkonzept Geräteparameter COM-1 Datenkommunikation o SBI Zeilenformat Für Rohdaten (16 Zeichen) o Für sonst. Anw. (22 Zeichen) Vorzeichen Format kein + Vorzeichen ausgeben o + Vorzeichen ausgeben Werkseinstellung o Nein XBPI-RS232 Baudrate 150 Baud 300 Baud 600 Baud o 1200 Baud 2400 Baud 4800 Baud 9600 Baud...
  • Seite 62 Bedienkonzept Geräteparameter COM-1 Drucker 1 YDP20 Baudrate o 1200 Baud 2400 Baud 4800 Baud 9600 Baud 19200 Baud Parität Space o Odd Even Anzahl Stopbits o 1 Stopbit 2 Stopbit Handshake-Betrieb Software-Handshake o Hardware 1-Zeichen YDP14IS o Line Label Universal Baudrate 150 Baud 300 Baud...
  • Seite 63 Bedienkonzept Geräteparameter COM-2 wie bei COM 1 UNICOM (Optionale Schnittstelle) o Aus WP-3 o RS-232 SBI-Standard (9600 Baud) SBI-Eiche (9600 Baud) o IS-232 ADC-232 RS-485 o IS-485 ADC-485 Datenkommunikation o SBI wie bei COM-1 xBPI-232 wie bei COM-1 xBPI-485 Adresse 0 bis 31 wählbar SMA wie bei COM-1 Profibus Adresse: 0 bis 126 wählbar, werksvoreingestellt: 126...
  • Seite 64 Bedienkonzept Geräteparameter Steuerung I/O Steuer Eingänge Universaltaste p Druck-Taste p Druck-Taste-Lang ) Tarier-Taste o J ISO-Test k Fn-Taste n WP-Wechseltaste Nullstell-/Tara-Kombifunktion (Falls möglich Nullstellen, sonst Tarieren.) ( Nullstell-Taste e Einschalttaste c CF-Taste v Funktionstaste F1 D Appl. Wechseltaste K 10-fach höhere Aufl.-Taste L Netto-Bruttowert-Taste Ausgangspegel interne Ausgänge o Alle aktiv low...
  • Seite 65 Bedienkonzept Geräteparameter Druckprotokoll Drucker 1 Anzahl der Ausdrucke o 1 Ausdruck 2 Ausdrucke Einzel: Druckprot. für Anw./Wägen Liste <-> Auswahl Brutto (G#) Leerzeile Tara -------- Netto (N) Formfeed Leerzeile Datum/Uhrzeit Uhrzeit GMP-Kopf GMP-Fuss Transaktions-Nr. ID1…ID6 Tara 2 (T2/PT2) Kopfzeile 1 Kopfzeile 2 Ser.-Nr.
  • Seite 66 Bedienkonzept Geräteparameter Betriebsparameter Akustisches Signal o Ein An der grünen LED gekoppelt Tastatur Sperren der Tastenfunktionen Alle frei Alle gesperrt bis auf e Alphanumerische Tasten gesperrt Wägeplattform wechseln gesperrt Zero gesperrt Tare gesperrt Fn gesperrt Iso-Test gesperrt Print gesperrt x10 gesperrt B/G Netto gesperrt CF gesperrt Softkey 5 gesperrt...
  • Seite 67 Bedienkonzept Geräteparameter Uhrzeit: Datum: Test I/O-Ports Setze interne Ausgänge Int. Ausg. 1 (kleiner) Int. Ausg. 2 (gleich) Int. Ausg. 3 (grösser) Int. Ausg. 4 (Set) Lese interne Eingänge Int. Eing. 1: Zugangscode Zugangscode: SQmin Anzeige o Nein GMP-Druck o Nein Alibispeicher Alibispeicher Periode in Tagen...
  • Seite 68 Bedienkonzept Setup Info Service Service-Datum: Terminal Model: Serien-Nr.: Basis-Nr.: Versions-Nr.: (Applikations-Softwareversion) 1. Wägegeber Modell Versions-Nr.: (Softwareversion) Serien-Nr. Breitengrad: Höhe: Erdbeschleunigung: Verr.-Schalter 2. Wägegeber siehe 1. Wägegeber 3. Wägegeber siehe 1. Wägegeber Flexinfo ID--- V.--- Alibispeicher Datum Uhrzeit Transaktions-N Sprache Deutsch o English U.S.-Mode Francais...

  • Seite 69: Betrieb

    Betrieb Wägen Diese Anwendung steht im Betrieb immer zur Verfügung. Merkmale – Nullstellen mit Taste ( – Taragewicht von der Waage übernehmen mit Taste ) – Behältergewicht automatisch tarieren – Taragewicht über Barcodeleser eingeben – Taragewicht eingeben über die numerischen Tasten 0 und abspeichern mit Taste ) –...
  • Seite 70 Betrieb Mindetslast für automatisches Tarieren und automatischen Ausdruck Um das Behältergewicht automatisch zu tarieren, wird im Setup-Menü die Mindestlast eingestellt: » Anwendungsparameter:Min.-Last f. autom. Tarieren/Druck:o 10 Anzeigeschritte « Für die Mindestlast können eingestellt werden: 1 Anzeigeschritt (keine Mindestlast) 2 Anzeigeschritte 5 Anzeigeschritte 10 Anzeigeschritte 20 Anzeigeschritte...
  • Seite 71 Betrieb Bezeichner (Identifier) mit Barcodeleser eingeben Die Bezeichner (Identifier) können per Barcodeleser eingegeben werden. Einstellung im Setup-Menü: » Geräteparameter:Barcode:oID1 « Die Übernahme und Speicherung des Wertes geschieht automatisch. Barcodes direkt einlesen Ein vorhandener Barcode mit Schlüsselzeichen kann vom Barcodeleser direkt eingelesen werden.

  • Seite 72: Justier-/Konfigurierzähler Bei Standardwaagen

    Betrieb Justier-/Konfigurierzähler bei Standardwaagen Zweck Automatisches Erfassen von Veränderungen bei Justier- und Wägeparametern durch zwei unabhängige Zähler. Die Werte bleiben für die Lebensdauer des Bauteils dauerhaft erhal- ten. Um die beiden Zähler anzuzeigen, die Taste ( länger als 2 Sekunden gedrückt halten. In der Wägewertanzeige wird zunächst für 3 Sekunden der »Konfigurierzähler«...

  • Seite 73: Geräteparameter

    Betrieb Geräteparameter Passwortschutz Der Zugriff auf die Geräte- und Anwendungsparameter kann im Setup-Menü unter » Geräteparameter:Zugangscode « durch ein Passwort vor unbefugtem Verstellen geschützt werden, siehe Kapitel »Bedienkonzept«, Abschnitt »Passwortschutz einrichten«. Akustisches Signal Das Drücken einer Taste wird durch ein akustisches Signal bestätigt (Einfachton bei akti- ven, Doppelton bei inaktiven Tasten).
  • Seite 74 Betrieb Wägen mit Tarieren durch Auflage eines Behälters Taste e drücken, um das Auswertegerät einzuschalten. Es folgt ein automatischer Selbsttest. Wenn die Gewichtsanzeige erscheint, ist das Gerät wägebereit und automatisch auf Null gestellt. Mit der Taste ( kann die unbelastete Wägeplattform jederzeit auf Null gestellt werden.
  • Seite 75 Betrieb Wägen mit numerischer Eingabe des Taragewichtes und Ausdruck des Ergebnisses Taste e drücken, um das Auswertegerät einzuschalten. Es folgt ein automatischer Selbsttest. Wenn die Gewichtsanzeige erscheint, ist das Gerät wägebereit und automatisch auf Null gestellt. Mit der Taste ( kann die unbelastete Wägeplattform jederzeit auf Null gestellt werden.
  • Seite 76 Betrieb Taste L drücken, um zur vorhergehender Anzeige zurückzuschalten. Taste p drücken, um das Ergebnis auszudrucken. -------------------- Anfang GMP-Kopf (wird nur gedruckt, wenn GMP-Ausdruck voreingestellt ist). 24.10.2010 10:09 CAW3P1-12ED-L Vers. 1.02.101110 BVers. 01-63-02 -------------------- Ende GMP-Kopf EISENSCHMIDT Kopszeilen GOETTINGEN Chargen-Nr. 123456 Kunde Schulze...
  • Seite 77 Betrieb Wägen mit gemischten Tarawerten, Ergebnis ausdrucken und Tarawerte löschen Taste e drücken, um das Auswertegerät einzuschalten. Es folgt ein automatischer Selbsttest. Wenn die Gewichtsanzeige erscheint, ist das Gerät wägebereit und automatisch auf Null gestellt. Mit der Taste ( kann die unbelastete Wägeplattform jederzeit auf Null gestellt werden.
  • Seite 78 Betrieb Nettogewicht ablesen. Taste p drücken, um das Ergebnis auszudrucken. 6.433 kg 4.183 kg 0.250 kg 2.000 kg -------------------- Taste 0 auf der Tastatur drücken. Taste ) drücken, um den eingegebenen Wert zu übernehmen. Die Tarawerte werden gelöscht. In der Anzeige erscheint der Bruttowert. Taste p drücken, um das Ergebnis auszudrucken.

  • Seite 79: Kalibrieren, Justieren

    Betrieb Kalibrieren, Justieren Zweck Beim Kalibrieren wird eine mögliche Abweichung zwischen dem angezeigten Messwert und dem wahren Massewert erkennbar. Beim Kalibrieren erfolgt kein verändernder Eingriff in die Waage. Beim Justieren wird eine Abweichung zwischen dem angezeigten Messwert und dem wahren Massewert beseitigt oder auf zulässige Grenzwerte reduziert.
  • Seite 80 « – Kalibrieren und automatisches oder manuelles Justieren (nicht bei geeichten Waagen) unter »… Kalibrieren/Justieren:Kal./Just-Ablauf « – Nur bei Sartorius IS-Wägeplattformen: Blinkendes WP-Symbol als Justierhinweis (Bei mehreren angeschlossenen Waagen blinkt zusätzlich die zugehörige Waagennummer.) unter Kalibrieren/Justieren:Funktion CAL-Taste »… « –...

  • Seite 81: Extern Kalibrieren Und Manuell Justieren Mit

    Kalibriere/Justieren Funktion CAL-Taste o Kal./Just.-Ext.: Standardgewicht Kal./Just.-Ext.: Gewicht wählbar Taste gesperrt Kal./Just-Ablauf Kal. mit Just. autom. o Kal. mit Just. manuell isoCAL-Funktion (nur bei Sartorius IS-Wägeplattformen) o Aus Justierhinweis Freigabe ext. Justieren o Frei Gesperrt Externes Gewicht o = Werksvoreinstellung Einstellung speichern und Setup verlassen: Taste M oder Softkey »...
  • Seite 82 Betrieb Kalibrier-/Justiergewicht auf die Wägeplattform legen. Differenz zwischen Messwert und wahrem Massewert wird mit Vorzeichen angezeigt. Protokoll wird ausgedruckt, wenn Justieren nicht durchgeführt wird und der Vorgang mit Externes Kalibrieren mit ( abgebrochen wird. Soll 10000 g Diff. + Justieren mit Taste J auslösen (Kalibrieren/Justieren abbrechen mit (). Nach Abschluss der Justierung erscheint das Justiergewicht.

  • Seite 83: Sqmin-Funktion

    Betrieb SQmin-Funktion Zweck Anzeige der zulässigen Mindesteinwaage »SQmin« (Sample Quantity Minimum) entsprechend United States Pharmacopeia (USP). Bei genauestem Wägen von Substanzen für Gehaltsbestimmungen darf entsprechend der USP-Richtlinie eine Messunsicherheit von 0,1% bezogen auf die Einwaage nicht überschritten werden. Durch diese Zusatz- funktion wird gewährleistet, dass die Wägeresultate innerhalb festgelegter Toleranzen liegen, entsprechend den Vorgaben Ihres Qualitätssicherungssystems.

  • Seite 84: Betrieb Mit Sqmin

    Betrieb Betrieb mit SQmin Voreinstellungen im Service-Modus Der SQmin-Wert kann nur im Service-Modus eingegeben werden. Abdeckkappe entfernen. Verriegelungsschalter nach links schieben (= Stellung »offen»). Ist das Gerät Teil einer geeichten Wägeanlage, so ist das nur unter Brechen der Versiege- lungsmarke möglich. Die Waage muss dann erneut geeicht werden. Service-Modus aktivieren, siehe Abschnitt »Service-Modus«.
  • Seite 85 Betrieb Vorgehensweise Behälter zum Einfüllen des Wägegutes auf die Waage stellen und Taste ) drücken, um zu tarieren. Wägegut auflegen. Die Mindesteinwaage ist unterschritten (Symbol Taste p drücken, um das Protokoll zu drucken. Anderes Wägegut auflegen. Die Mindesteinwaage ist überschritten (kein Symbol Taste p drücken, um das Protokoll zu drucken.

  • Seite 86: Individuelle Kennzeichnung (Identifier)

    Betrieb Individuelle Kennzeichnung (Identifier) Unter allen Anwendungsprogrammen können der Messwerterfassung Kennzeichen zugeordnet werden (z. B. Produktname, Chargen-Nummer usw.). Merkmale – Es stehen sechs Identifier zur Verfügung. – Jedem Identifier kann ein Name und ein Wert zugeordnet werden. – Einzelne Identifier ansehen: Softkey » «...

  • Seite 87: Betrieb Mit Individueller Kennzeichnung

    Betrieb Betrieb mit individueller Kennzeichnung Beispiel Identifiernamen eingeben. Für den Identifier 1 und Identifier 2 sollen als Namen »Chargen-Nr.« und »Kunde« eingegeben werden. Taste M drücken und » Geräteparameter:Druckprotokoll:Identifier « auswählen. Die erste Zeile ist markiert. Taste a drücken, um »Chargen-Nr.« über Tastatur einzugeben, siehe auch Kapitel »Bedienkonzept«, Abschnitt »Texte über Tastatur eingeben«...

  • Seite 88: Datenschnittstellen

    Die freien Kabelenden werden über Schraubklemmen angeschlossen. Achtung bei Verwendung fremder oder handelsüblicher RS232 Verbindungskabel: Die Pinbelegungen sind häufig nicht für Sartorius-Geräte geeignet! Die Belegung sollte anhand der Verbindungspläne überprüft und nicht belegte Leitungen getrennt werden. Nichtbeachtung kann zu Fehlfunktionen oder zur Zerstörung des...

  • Seite 89: Spezifikationen

    Datenschnittstellen Spezifikationen Schnittstellenbetrieb: vollduplex Serielle Schnittstelle: Pegel: COM1: RS232, COM2: RS232, UniCOM (optional): RS232 oder RS422/485-halb duplex Anschluss: Geräte IP44-Schutz: 25-pol. D-Sub-Buchse Geräte IP69K-Schutz: Anschluss an Schraubklemmen im Gehäuse, Gehäusedurchführung über Kabel-Verschraubung. Übertragungsgeschwindigkeit: 150, 300, 600, 1200, 2400, 4800, 9600, 19200 baud (je nach Betriebsart) Anzahl Datenbits: 7, 8 Bit...

  • Seite 90: Anschlussmöglichkeiten

    2. Drucker – Fernanzeige – PC (RS232-Schnittstelle) – 3. Wägeplattform (RS232-Schnittstelle) – externe Kontrollanzeige (Ampel) über Digital I/O (Sartorius Standard), nur COM1 – An PS2: Barcodeleser/externes Keyboard An die optionale Universalschnittstelle UniCOM können folgende Geräte angeschlossen wer- den: – WP3-RS232/RS485 –...

  • Seite 91: Datenschnittstelle Als Kommunikationsschnittstelle Konfigurieren

    Datenschnittstellen Datenschnittstelle als Kommunikationsschnittstelle konfigurieren Für den Betrieb als Kommunikationsschnittstelle sind folgende Datenprotokolle einstellbar: – SBI (Werksvoreinstellung) – XBPI-232 – XBPI-485 – Im SBI-Betrieb besteht die Möglichkeit, Anzeigeeinheit und angeschlossene Wägeplatt- form vom PC aus über ESC-Befehle zu steuern wahlweise über COM1, COM2 oder UNICOM.

  • Seite 92: Sbi-Datenausgabe Einstellen

    Datenschnittstellen SBI-Datenausgabe einstellen Die Einstellung der Datenausgabe erfolgt im Setup-Menü unter » Datenkommuni- kation:SBI:Datenausgabe «. Es bestehen folgende Optionen: – Ausgabe eines Anzeigewertes bei oder ohne Stillstand – Automatische Ausgabe eines Anzeigewertes bei oder ohne Stillstand bzw. zeitabhängige automatische Datenausgabe –...
  • Seite 93 Datenschnittstellen Beispiel Es soll der Ausgabebefehl »P« (»sende Anzeigewert«) an das Auswertegerät gesendet werden. Dazu wird die Zeichenfolge »ESC P CR LF« gesendet. Befehl Bedeutung Wägemodus 1 Wägemodus 2 Wägemodus 3 Wägemodus 4 Tastatur sperren Sende Anzeigewert zur Datenschnittstelle Akustisches Signal ausgeben Tastatur freigeben Tarieren und Nullstellen (Tara-Kombifunktion)

  • Seite 94: Datenausgangsformat

    Datenschnittstellen Datenausgangsformat Die Inhalte von Messwertzeile und Gewichtseinheit können mit oder ohne Kennzeich- nung ausgegeben werden. Die Art der Ausgabe wird im Menü unter Menüpunkt: Zeilen- format) eingestellt. Beispiele 235 pcs ohne Kennzeichnung 235 pcs mit Kennzeichnung Einstellung »Zeilenformat«: Für Rohdaten (16 Zeichen): ohne Header, Für sonst.
  • Seite 95 Datenschnittstellen Ausgabe des Wägewertes +1255,7 g Position 12 13 Position 1: Vorzeichen +, - oder Leerzeichen Position 2: Leerzeichen Position 3-10: Gewichtswert mit Dezimalpunkt. Führende Nullen werden als Leerzei- chen ausgegeben. Position 11: Leerzeichen Position 12-14: Zeichen für Messeinheit, Leerzeichen oder Zeichen ! als Symbol Position 15: Carriage Return Position 16:...
  • Seite 96 Datenschnittstellen Bruttowert Stat Status Classx Klassieren, Klasse x Nettowert Tara 1 Anwendung Limx Klassengrenze Tara 2 Anwendung Prozentzahl (Verlustdarstellung) Diff Differenz beim Justieren Prozentzahl (Rest-Darstellung Soll Exakter Justiergewichtswert Wxx% Referenzprozentgewicht Nom. Exakter Justiergewichtswert Cmpxxx Komponente xxx bei Ausgabe SBI-Protokoll Cont.T Inhalt des Taraspeichers nRef Referenzstückzahl bei Netto-Total...

  • Seite 97: Funktionen Externes Keyboard (Pc-Tastatur)

    Datenschnittstellen Funktionen externes Keyborad (PC-Tastatur) Einstellung im Setup-Menü unter » Geräteparameter:Barcode:Externes Keyboard «. Die realisierten alphanumerischen Keycodes beziehen sich auf ein deutsches Tastaturlay- out. Alphanumerische Tasten, teilweise mit Taste Shift: a…z, A…Z, 0…9, Leerzeichen und diese Zeichen: ,.\+’<>/»$@%/();=:_?* Funktionstasten: PC-Tastatur Combics 3 Taste ) Taste (...

  • Seite 98: Datenschnittstelle Als Druckschnittstelle Konfigurieren

    Datenschnittstellen Datenschnittstelle als Druckerschnittstelle konfigurieren Geräteparameter Druckprotokoll Kopfzeilen Zeile 1: Zeile 2: Identifier ID1: ID2: ID3: ID4: ISO/GMP- o Aus Protokoll Für mehrere Applikationsergebnisse Datum/ o Datum mit Uhrzeit Uhrzeit nur Datum Einmalig bei Stillstand o Aus FlexPrint o Aus Drucker 1 Anzahl der Ausdrucke...

  • Seite 99: Druckausgabe Konfigurieren

    Datenschnittstellen Ein Befehl zur Datenausgabe an der Druckerschnittstelle wird erzeugt: bei Anforderung durch die Taste p. – Befindet sich der Anwender im Bedienmenü, werden alle Menüeinstellungen unter dem aktuell angezeigten Menüpunkt ausgedruckt. – in einigen Anwendungen nach entsprechendem Tastendruck (z. B. Quittierung der Datenübernahme oder Start der Auswertung) oder automatisch, wenn die Anwendung entsprechend konfiguriert ist.

  • Seite 100: Gmp-Potokolle

    Datenschnittstellen Applikation-Init.-Daten Der Inhalt dieses Blocks ist anwendungsabhängig. In der Anwendung »Zählen« werden beispielsweise Referenzanzahl und Referenzstückgewicht abgedruckt (plus Leerzeile). Beispiel für Druckbild »Zählen«: nRef 10 pcs wRef 0.035 kg Waagenkennzeichnung Beispiel für Druckbild »Seriennummer« der Wägeplattform: Ser.no. 1234567890 Waagenkennzeichnung Der Inhalt ist anwendungsabhängig.

  • Seite 101: Musterprotokolle

    Datenschnittstellen Anwendung »Neutrales Messen« – Gewichtsdarstellung: Musterprotokolle Im Gut- und im Schlechtbereich wird Der Initialisierungsdatenblock enthält Zur Erklärung der einzelnen Informa- immer die Abweichung vom Sollge- die Referenzanzahl und das Referenz- tionsblöcke siehe Abschnitt »Druckaus- wicht als prozentuale und absolute gewicht.
  • Seite 102 Datenschnittstellen Anwendung »Klassieren« Anwendung »Netto-Total« Ausdruck der 3. Komponente mit Taste p. Der Initialisierungsdatenblock enthält Der Initialisierungsdatenblock ist leer. die oberen Grenzen der Gewichtsklas- Die im Ergebnisblock dargestellten sen 1, 2, 3, 4. Werte sind abhängig vom Programm- 4.400 kg zustand, in dem der Ausdruck erzeugt 0.200 kg Der Ergebnisblock enthält Brutto-,...
  • Seite 103 Datenschnittstellen Komponentendruck, GMP-Protokoll Protokoll »Vorlast setzen« Beispiel mit 3 Posten: -------------------- Das GMP-Protokoll besteht aus 14.01.2010 13:50 3 Bereichen (siehe dazu auch den CAIS3 Abschnitt »GMP-Protokoll«): KOPFZEILE1 Ser.no. 12345678 KOPFZEILE2 – GMP-Kopf Vers. 1.02.101110 14.07.2010 09:43 – Protokollausdruck BVers. 01-63-01 -------------------- (z.

  • Seite 104: Fehlermeldungen

    Programm automatisch in den Wägezustand zurück. Anzeige Ursache Abhilfe Klemmende Taste Taste loslassen oder ERR 101 - 104 Taste beim Einschalten betätigt Sartorius Kundendienst ansprechen ERR 320 Betriebsprogrammspeicher defekt Sartorius Kundendienst ansprechen ERR 335 Eich-Wägeplattform passt nicht zum Passende Wägeplattform anschließen angeschlossenen Terminal...

  • Seite 105: Pflege Und Wartung

    Pflege und Wartung Service Eine regelmäßige Wartung Ihres Gerätes durch einen Mitarbeiters des Sartorius-Kundendien- stes gewährleistet die fortdauernde Messsicherheit. Sartorius kann Ihnen Wartungsverträge mit Zyklen von einem Monat bis zu zwei Jahren anbieten. Die Häufigkeit der Wartungsinter- valle hängt von den Betriebsbedingungen und Toleranzanforderungen des Betreibers ab.

  • Seite 106: Reinigung Der Edelstahloberfläche

    – Bei längerer Lagerung unter ungünstigen Verhältnissen (z. B. extremer Feuchte). In diesen Fällen: Gerät von der Spannungsversorgung trennen (Netzstecker aus der Steckdose ziehen) und vor weiterer Benutzung sichern. Den Sartorius-Kundendienst benachrichtigen. Instandsetzungsmaßnahmen dürfen ausschließlich von Fachkräften ausgeführt werden: – die Zugang zu den nötigen Instandsetzungsunterlagen und -anweisungen haben –...

  • Seite 107: Entsorgung

    Mitgliedsstaaten, elektrische und elektronische Geräte vom unsortierten Siedlungsabfall getrennt zu erfassen, um sie anschließend wiederzuverwerten. In Deutschland und einigen anderen Ländern führt die Sartorius AG die Rücknahme und gesetzeskonforme Entsorgung ihrer elektrischen und elektronischer Produkte selbst durch.

  • Seite 108: Technische Daten

    Technische Daten Wägeschnittstelle ADU 2*3.000e (Option A8) Einsatz im nicht eichpflichtigen Verkehr: – Anzahl der Anzeigeschritte <31250 d 625 d – Kleinstes zulässiges Eingangssignal Einsatz im eichpflichtigen Verkehr: l, m Genauigkeitsklasse Anzahl der Eichwerte bei Einsatz als: – Einbereichswaage <3125e –...

  • Seite 109: Wägeschnittstelle Adu 10.000E (Option A20)

    Technische Daten Wägeschnittstelle ADU 10.000e (Option A20) Einsatz im nicht eichpflichtigen Verkehr: – Anzahl der Anzeigeschritte <100.000 d 1510 d – Kleinstes zulässiges Eingangssignal Einsatz im eichpflichtigen Verkehr: l, m Genauigkeitsklasse Anzahl der Eichwerte bei Einsatz als: – Einbereichswaage <10000e –...

  • Seite 110: Gerätemaße

    Gerätemaße M4 (3x) Alle Angaben in mm...

  • Seite 111: Zubehör

    Zubehör Artikel Bestell-Nr. Eichfähiger Messwertdrucker mit Datum, Uhrzeit, Statistik- YDP20-0CE programm und LC-Anzeige. – 5 Papierrollen à 50 m für Messwertdrucker 6906937 – Tintenbandkassette (Ersatz) 6906918 Eichfähiger Streifen-/Etikettendrucker mit Barcode-Ausdruck 108 mm Papierbreite, mit Anschlusskabel (12-pol. Rundstecker) und externem Netzgerät YDP14IS-0CEUV Eichfähiger Streifen-/Etikettendrucker mit Barcode-Ausdruck 60 mm Papierbreite, mit Anschlusskabel...
  • Seite 112 7 TTL-kompatiblen Eingängen (0 - 30 V), Anschlusskabel YCC02-RELAIS01/02 erforderlich YSB02 Relaisbox zum Anschluss von Combics 2 an externe Steuerungen, Anschlusskabel YCC02-RELAIS01/02 erforderlich VF3033 Software SNLE Sartorius Nice Label Express Software YAD02IS WinScale für Windows YSW03 SartoCollect YSC02 Sonstiges Arbeitsschutzhauben (2 Stück)
  • Seite 113 – für Drucker YDP12/04IS, 9-pol. D-SUB Stecker, 6 m YCC02-D09M6 – für Drucker YDP20-0CE oder PC, 9-pol. D-SUB Buchse, 6 m YCC02-D09F6 – für Sartorius-Waagen, 25-pol. D-SUB Stecker, 6 m YCC02-D25M6 – für div. Zubehör, 25-pol. D-SUB Buchse, 6 m YCC02-D25F6 –...

  • Seite 114: Dokumente Und Serviceangebot

    Eichfähiger Alibispeicher 98647-004-40 Installationsanleitung Einsatz im explosionsgefährdeten Bereichen der Zonen 2 und 22 (Option Y2) 98647-003-40 Sartorius Serviceangebote Service »Neuaufstellung« in Deutschland Unser Servicepaket »Neuaufstellung« bietet Ihnen eine Reihe wichtiger Leistungen, die Ihnen ein zufriedenstellendes Arbeiten garantieren: – Aufstellung –...

  • Seite 115: Konformitätserklärungen

    Konformitätserklärungen CE Richtlinie 2004/108/EG und CE Richtlinie 2006/95/EG...
  • Seite 116 Konformitätserklärungen CE Richtlinie 2002/95/EG...
  • Seite 117 Konformitätserklärungen...

  • Seite 118: Eg-Bauartzulassung

    Konformitätserklärungen...
  • Seite 119 Konformitätserklärungen...

  • Seite 120: Prüfschein

    Prüfschein...

  • Seite 121: Schilder Und Marken

    Schilder und Marken...
  • Seite 122 Schilder und Marken...
  • Seite 123 Schilder und Marken...
  • Seite 124 Schilder und Marken...

  • Seite 125: Anlage: Leitfaden Zum Eichen

    Kompatibilitätsnachweis ausfüllen Der Leitfaden zum Eichen mit der Excel-Datei, Dokumenten und Informationen ist zu finden im Intenet unter: http://www.sartorius.com/leitfaden_eichen/ Kompatibilitätsnachweis erstellen ohne Internetzugang Der »Leitfaden zum Eichen« kann auch als CD-ROM direkt bei Sartorius bestellt werden. Bestelladresse: Sartorius AG Abt. Hotline Weender Landstraße 94–108...
  • Seite 126 Angaben noch einmal kontrollieren, Datenblatt unterschreiben. Rechtliche Hinweise Copyright: Ohne ausdrückliche schriftliche Genehmigung der Sartorius AG darf kein Teil dieser Unterlagen für irgendwelche Zwecke vervielfältigt oder übertragen werden. Alle Rechte nach dem Gesetz über Urheberrecht bleiben der Sartorius AG vorbehalten.

  • Seite 127: Service-Zugangscode

    Anlage: Zugangscodes Service-Zugangscode e drücken, um das Gerät einzuschalten. y Beim Einschalten befindet sich die Waage in einem Anwendungsprogramm. Service-Zugangscode eingeben und mit der Taste M betätigen. y Das Gerät befindet sich nun im Servicemodus. Rechts oben in der Anzeige wird »...
  • Seite 128 Copyright by Sartorius AG, Göttingen, BR Deutschland. Nachdruck oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung der Sartorius AG nicht gestattet. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben der Sartorius AG vorbehalten. Die in dieser Anleitung enthaltenen Angaben und Abbildungen entsprechen dem unten angegebenen Stand.
