Montage und Inbetriebsetzung
3.1 Montage und Anschluss
3.1.3.2 Schalttafeleinbau
Das Gehäuse (Gehäusegröße
• Die 2 Abdeckungen oben und unten an der Frontkappe abnehmen. Dadurch werden 4 Langlöcher im Be-
festigungswinkel zugänglich.
• Gerät in den Schalttafelausschnitt einschieben und mit 4 Schrauben befestigen. Maßbilder siehe Abschnitt
4.12.
• Die 2 Abdeckungen wieder aufstecken.
• Solide niederohmige Schutz- und Betriebserde an der Erdungsklemme des Gerätes anbringen. Der Quer-
schnitt der hierfür verwendeten Leitung muss dem maximalen angeschlossenen Querschnitt entsprechen,
mindestens jedoch 2,5 mm
• Anschlüsse über die Schraubanschlüsse an der Gehäuserückwand gemäß Schaltplan herstellen. Die
Angaben zur Anschlusstechnik der Kommunikationsmodule auf der Geräteunterseite (Port A und Port B)
gemäß SIPROTEC 4 Systembeschreibung und die Angaben zur Anschlusstechnik der Spannungsklemmen
auf der Geräterückseite in Kapitel „Anschlüsse der Spannungsklemmen" sind unbedingt zu beachten
Bild 3-11

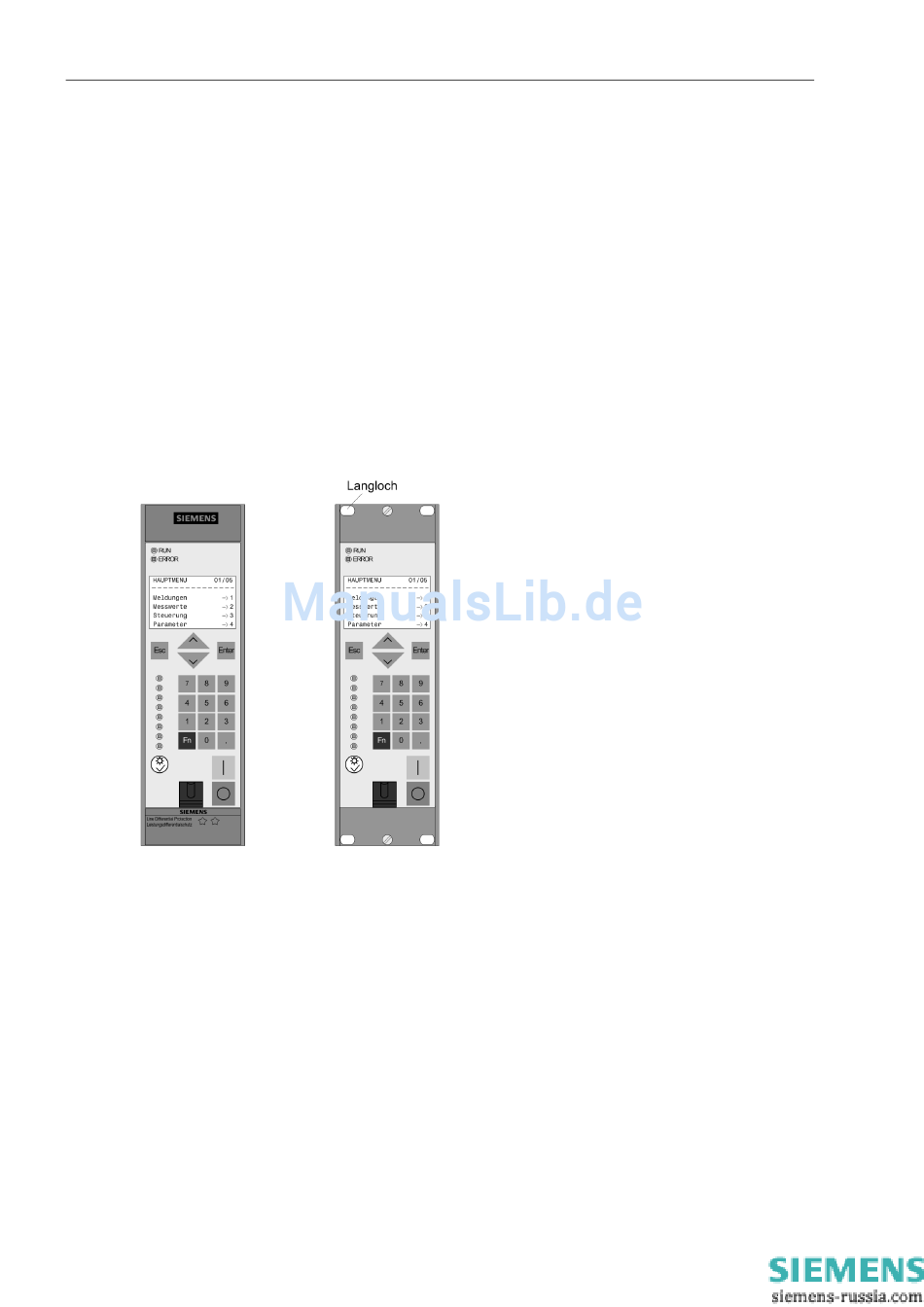

Schalttafeleinbau eines 7RW80
152
1
/
) hat 2 Abdeckungen und 4 Befestigungslöcher.
6
2
betragen.
SIPROTEC, 7RW80, Handbuch
C53000-G1100-C233-1, Ausgabedatum 10.2010
